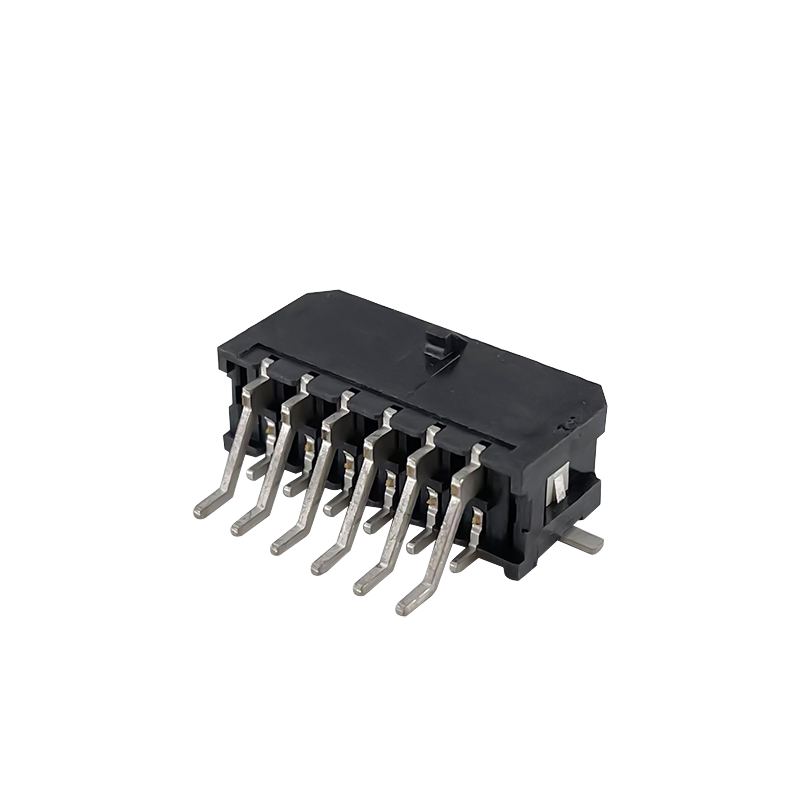

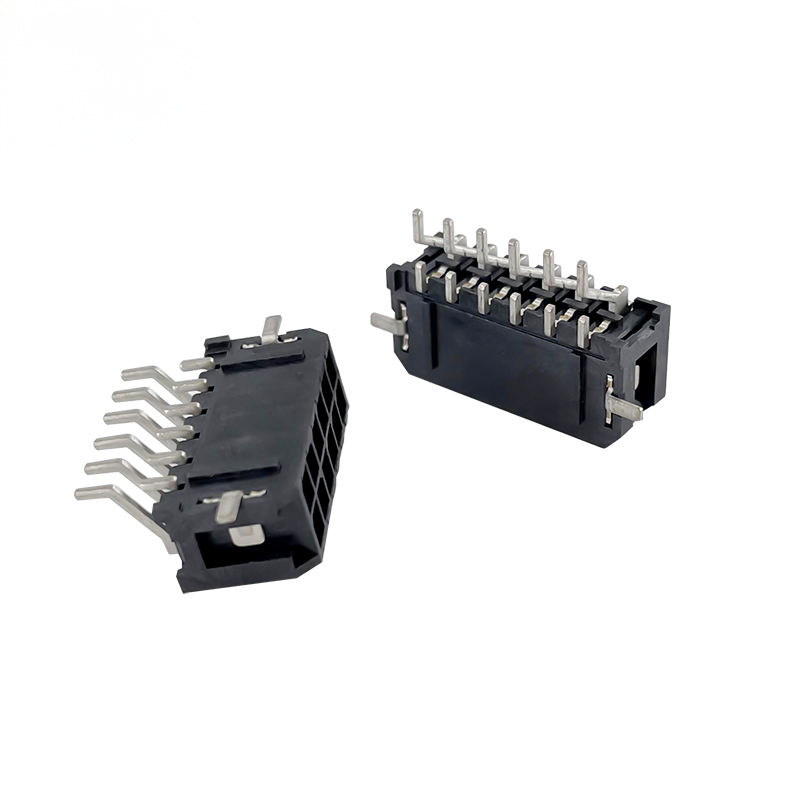

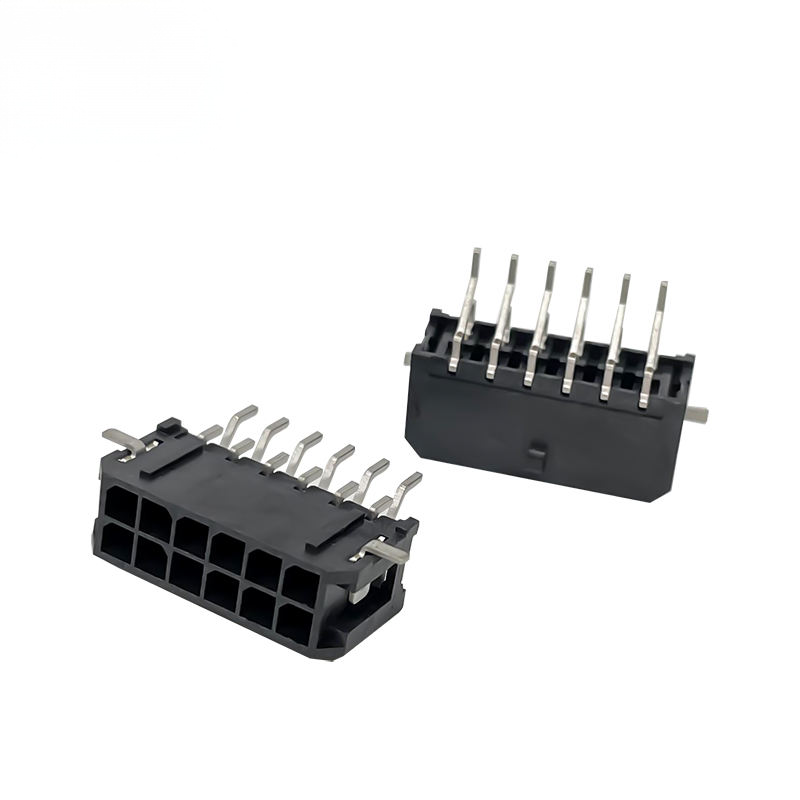

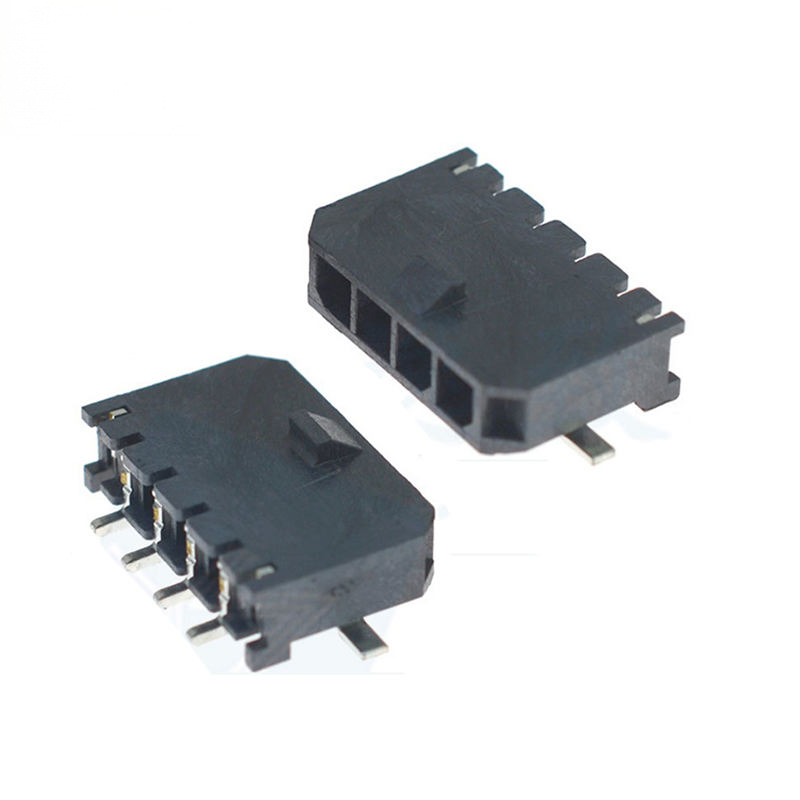

Molex 43025 Micro-Fit 3.0MM R/A SMT Conector de obleas femenino (serie MX3.0) Doble fila. SMT ángulo recto.
Principales características del producto
- 3Oblea SMT masculina de doble fila de ángulo recto de 0,0 mm de anchura, compatible con la serie 3.0 de Molex 43025 Micro-Fit
- Opciones de circuitos múltiples: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 pines, transmisión de señal de potencia mixta
- Soldadura por reflujo de montaje superficial, ideal para el montaje automatizado de PCB de gran volumen
- Diseño de polarización y bloqueo positivos, evita la inserción errónea y la desconexión accidental
- Conforme con RoHS y REACH; carcasa UL94V-0, opción baja en halógenos disponible
- Dos haces de contacto de fósforo-bronce; chapa de estaño/oro opcional para diferentes requisitos de fiabilidad
Especificaciones técnicas
Parámetros mecánicos generales
| Punto de trabajo |
Especificación |
Las observaciones |
| El tono |
3.00 mm |
Dos filas |
| Tipo de producto |
La prueba de la calidad de las partículas de aluminio se realizará en el interior de las placas de aluminio de las placas de aluminio. |
Los demás productos de acero |
| Circuitos disponibles |
2x6, 2x7, 2x8, 2x10, 2x12 pines |
Número de pines personalizado a petición |
| Materiales para la vivienda |
Los demás materiales de acero |
UL94V-0, negro |
| Material de contacto |
Fósforo Bronce |
Alta retención de resorte |
| Plastificación de contacto |
Estaño sobre níquel / oro flash |
Oro para señal de alta fiabilidad |
| Ciclos de apareamiento |
Min. 30 ciclos |
Requisito estándar de la industria |
| El espesor del PCB es adecuado |
0.8-1,6 mm |
El PCB estándar FR‐4 |
| Embalaje |
Cintas y bobinas |
Para montaje automático SMT |
Características materiales y eléctricas
| Punto de trabajo |
Especificación |
Las observaciones |
| Corriente nominal |
5 A por contacto |
Las demás piezas de metalEl ratón Ele... |
| Voltagem nominal |
250 V CA/CC |
|
| Max. Resistencia al contacto |
≤ 10 mΩ |
Estado inicial @100 mA,20 mV |
| Min. Resistencia al aislamiento |
1000 MΩ |
Prueba de 500 V de corriente continuaEl molex |
| Válvula de resistencia dieléctrica |
1000 V de corriente alterna / 1 min |
No hay averías, fugas < 5 mA |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
Almacenamiento: -40 °C a + 125 °CEl molex |
| El cumplimiento |
El número de unidades de producción es el siguiente: |
Opcional con bajo contenido de halógenos |
Guía ambiental y de soldadura
| Punto de trabajo |
Especificación |
Notas para el ingeniero |
| Perfil de soldadura por reflujo |
260 °C Máximo, duración máxima de 5 a 10 s |
No exceda de 265 °C; evitar la exposición prolongada al calor |
| Instalación SMT |
Las demás máquinas y aparatos de producción de aluminio |
No se recomienda la soldadura manual |
| Resistencia a las vibraciones |
10-2000 Hz, 10 g |
No hay interrupción de contacto |
| Resistencia al choque |
50 g, 11 ms |
Cumplir con la norma industrial general |
| Condición de almacenamiento |
Temperatura entre 5 y 30 °C, humedad < 60% RH |
Embalaje antihumedad; evitar gases corrosivos |
Características del producto
- En el caso de los circuitos de circuito impreso, el valor de las emisiones de los circuitos de circuito impreso se calcula en función de los valores de las emisiones de los circuitos impresos.
- Función de claviculación de polarización completa, evitar daños de apareamiento inverso a PCB y arnés.
- Estructura de contacto de doble haz, contacto estable bajo vibración y ciclo de temperatura
- Impresión de la superficie del montaje SMT, correspondiente al perfil de reflujo estándar; embalaje de cinta y bobina para el pick-and-place
- Configuraciones de pines múltiples: 2x6, 2x7, 2x8, 2x10, 2x12 posiciones para una selección flexible del proyecto
- Casilla: PA66 Nylon UL94V-0; contacto: bronce de fósforo; revestimiento: estaño sobre níquel / oro flash opcional
- Compatible con RoHS y REACH; prueba de alambres incandescentes para electrodomésticos y productos finales industriales
Ventajas del producto
- Ahorro de espacio en PCB: Salida horizontal en ángulo recto, resuelve el diseño de la carcasa vertical de altura limitada
- Eficiencia de ensamblaje: Envasado en bobinas SMT completas, línea SMT de ajuste directo, coste de montaje manual reducido frente al tipo de agujero
- No se puede utilizar: Clave de polarización incorporada, elimina el riesgo de inserción inversa para la producción en serie
- Opción de coste flexible: Revestimiento de estaño para reducir los costes del circuito eléctrico; flash dorado para una trayectoria de señal de alta fiabilidad
- Compatibilidad de entrada: Forma-ajuste-función compatible con el sistema Molex 43025 Micro-Fit 3.0, intercambio directo para la sustitución de BOM
- Fuerte antivibración: El contacto de bronce de fósforo de doble haz mantiene una resistencia estable bajo vibración y ciclo térmico
- Preparación de varios pines: existencias de dos filas de 6-12 pines disponibles, apoyo para prototipos y pedidos de producción en serie
Aplicación
- Control industrial: módulos PLC, servoconductor, arnés de señal de potencia del sensor
- Electrónica de consumo: fuente de alimentación, electrodoméstico, conexión a la placa principal de equipos inteligentes
- Energía nueva: sistema de gestión de baterías pequeñas, módulo de carga, controlador de potencia LED
- Equipo de oficina: Impresora, escáner, cableado interno del terminal POS
- Dispositivo médico (no implantado): interconexión interna del equipo de ensayo
- Seguridad y automatización: Control de acceso, equipo de vigilancia, conexión de tablero a cable
Guía de selección de clientes
- Selección del número de pines: Confirme los canales de potencia + señal requeridos; suministramos variantes 2x6 / 2x7 / 2x8 / 2x10 / 2x12. Póngase en contacto con nosotros para otras personalizaciones de número de pines.
- Opción de revestimiento:
- El aluminio y el aluminio son productos de la industria de la construcción.
- Flash de oro: Equipo crítico para la señal, de alta vibración y de larga duración
- Acoplamiento de PCB: Diseñado para PCB FR-4 de 0,8-1,6 mm de espesor; comprobar el patrón del suelo antes de liberar los PCB.

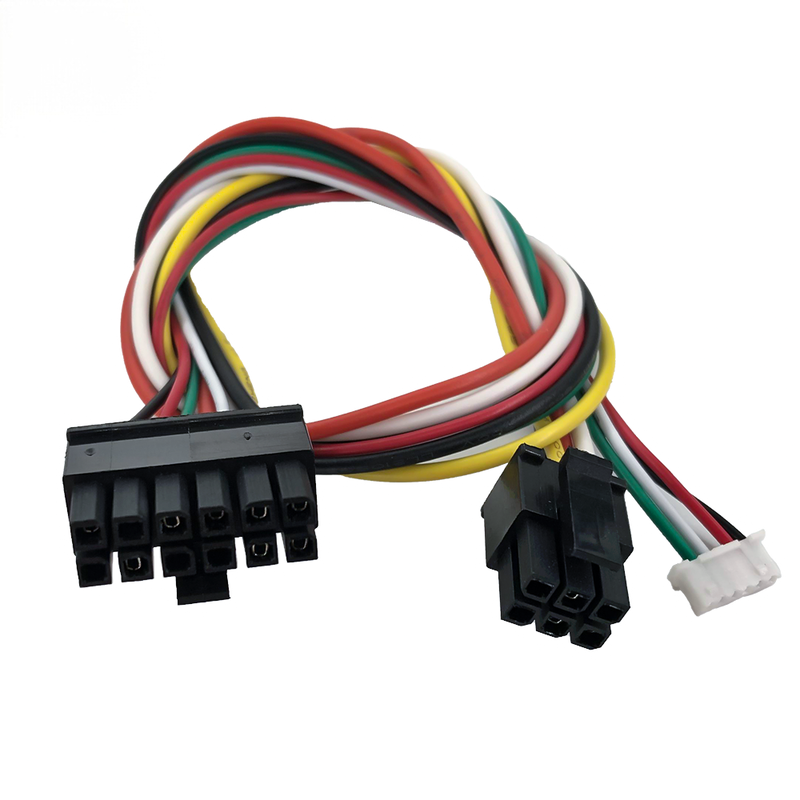

- Contraparte de apareamientoConfirme el rango de AWG del terminal (20-30 AWG) para su cable de ancho Molex.
- Aviso térmico: Siga la curva de reflujo recomendada; la sobre-temperatura dañará la carcasa de nylon.
- Medio ambiente: Para entornos de alta humedad/corrosión, elija la versión de contacto dorada.
Preguntas frecuentes
1P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2P: No encuentro el producto en su catálogo.Logue, ¿puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita, y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
3P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 pcs de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
4P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
5P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Somos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad.
8P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
9P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema para nosotros poner su logotipo u otra información en el paquete.Sólo tengo que señalar que incurre en costos adicionales.
10P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
