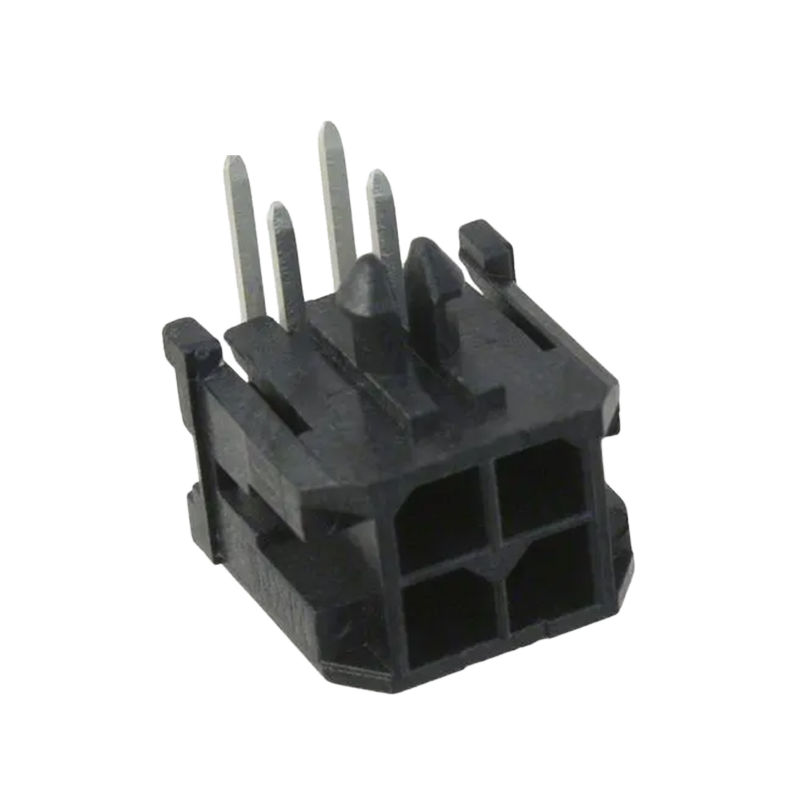

Conectores Macho de PCB Rectangulares MX3.0 de Doble Fila Molex 43045 Micro‑Fit 3.0 mm R/A
Puntos Destacados del Producto
- Cabezal macho de paso de 3.0 mm, doble fila, en ángulo recto, pasante, compatible con la serie Molex 43045 Micro‑Fit 3.0
- Disponible: 6 pines / 8 pines / 12 pines, conexión híbrida de alimentación y señal de cable a placa
- Carcasa LCP de alta temperatura UL94‑V0, conforme a filamento incandescente, opción de bajo halógeno disponible
- Pines macho de aleación de latón, opciones de chapado de estaño mate / oro selectivo para diferentes condiciones de trabajo
- Clavija de polarización integrada + clavija de bloqueo de PCB, anti‑inserción incorrecta y anti‑desprendimiento durante la vibración
- Perfecto para diseños de PCB con espacio limitado, se acopla con la carcasa receptáculo hembra de la serie 43025
Especificaciones Técnicas
Parámetros Mecánicos Generales
| Artículo |
Especificación |
| Serie |
Micro‑Fit 3.0 (compatible con 43045) |
| Paso |
3.00 mm |
| Número de Filas |
Doble Fila |
| Posiciones Disponibles |
6P, 8P, 12P |
| Orientación |
Ángulo Recto (R/A) |
| Estilo de Montaje |
Pasante (Soldadura Pasante) |
| Ciclos de Acoplamiento |
30 ciclos típicosMolex |
| Fuerza de Acoplamiento / Desacoplamiento |
Máx 8N / Mín 2.4N por circuitoMolex |
| Coplanaridad |
≤0.15 mm para terminales de soldadura |
| Bloqueo |
Clavija de bloqueo de PCB integrada + clavija de polarización de carcasa |
| Pareja de Acoplamiento |
Carcasa receptáculo hembra serie 43025 |
Material y Características Eléctricas
| Artículo |
Especificación |
| Material de la Carcasa |
LCP con carga de vidrio, UL94‑V‑0, Negro, Capaz de filamento incandescente ≥775℃ GWIT |
| Material del Terminal |
Aleación de latón |
| Opción de Chapado A |
Estaño mate sobre níquel (uso comercial general) |
| Opción de Chapado B |
Oro selectivo en área de contacto + estaño en terminal de soldadura (alta fiabilidad) |
| Corriente Nominal |
Máx 8.5A por contacto (depende del calibre del cable y el aumento de temperatura) |
| Voltaje Nominal |
600V AC/DC |
| Resistencia de Contacto Máxima |
≤10 mΩ |
| Resistencia de Aislamiento Mínima |
≥1000 MΩ |
| Voltaje de Rigidez Dieléctrica |
1500V AC durante 1 minuto, sin avería |
Guía Ambiental y de Soldadura
| Artículo |
Especificación |
| Temperatura de Operación |
-40 ℃ ~ +105 ℃ |
| Cumplimiento |
RoHS, REACH SVHC, opción de bajo halógeno |
| Método de Soldadura |
Compatible con soldadura por ola / reflujo IR (pin pasante) |
| Temp. Pico de Reflujo |
Máx 265 ℃ (límite de permanencia de 10s) |
| Condición de Almacenamiento |
5–30 ℃, 40–70% HR, evitar gas corrosivo |
| Embalaje |
Bandeja / Cinta y Carrete disponibles para inserción automática |
Características del Producto

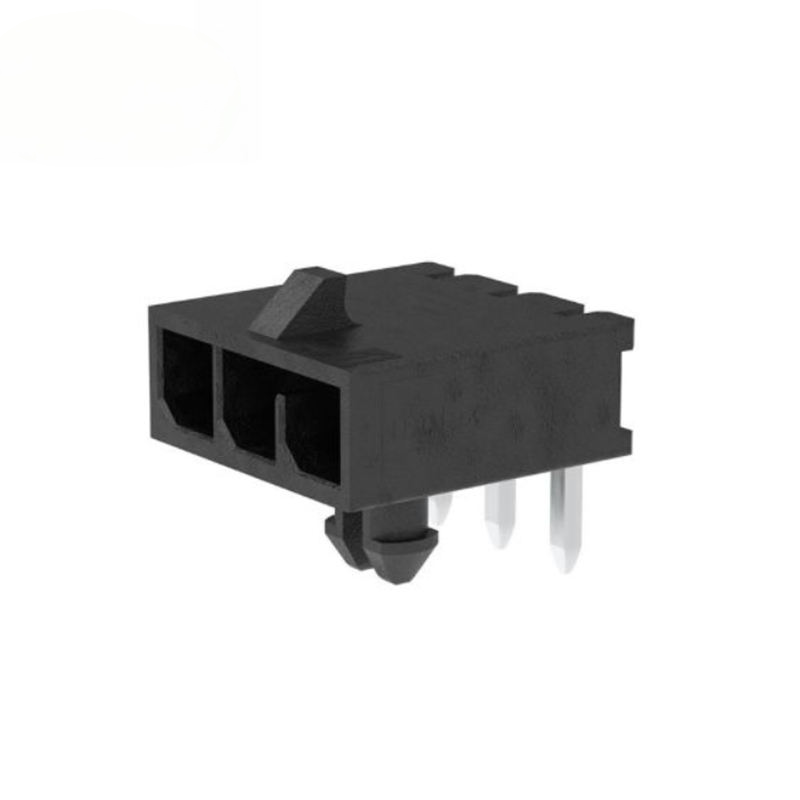

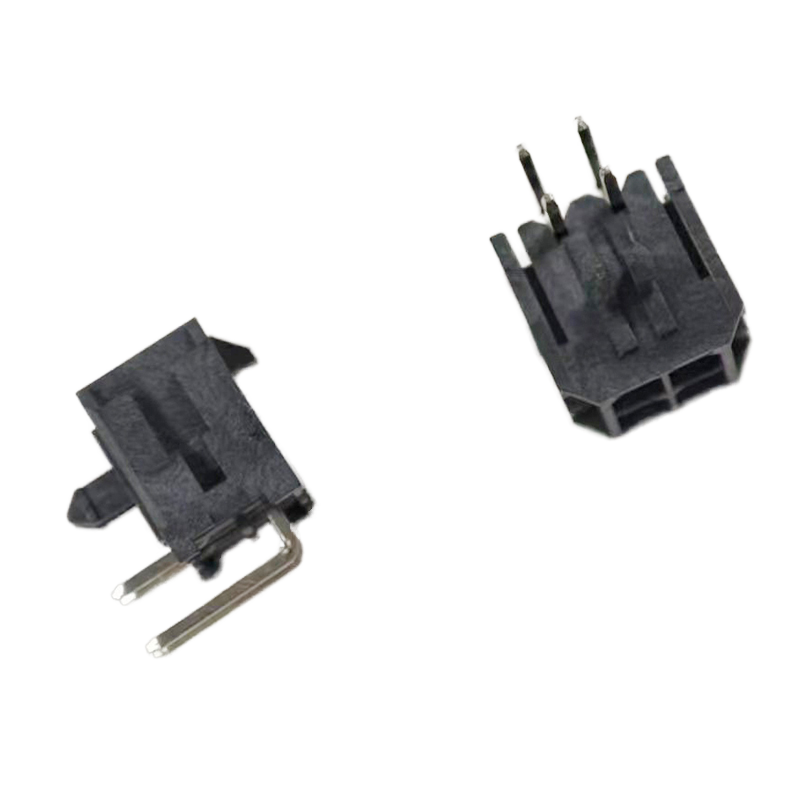

- Doble fila de paso de 3.0 mm, terminación de soldadura pasante en ángulo recto, liberación de cable horizontal
- Clavija de polarización integrada: evita el acoplamiento inverso, protege la PCB y el arnés de daños
- Clavija de bloqueo de plástico a presión: bloquea firmemente el cabezal en la PCB, resiste impactos de vibración
- Carcasa de plástico LCP de alto rendimiento, resiste el pico de alta temperatura de la soldadura por reflujo IR
- Múltiples selecciones de chapado: estaño mate para proyectos sensibles al costo; oro selectivo para entornos de alta vibración / corrosivos
- Diseño de pin totalmente blindado, evita cortocircuitos accidentales por escombros extraños

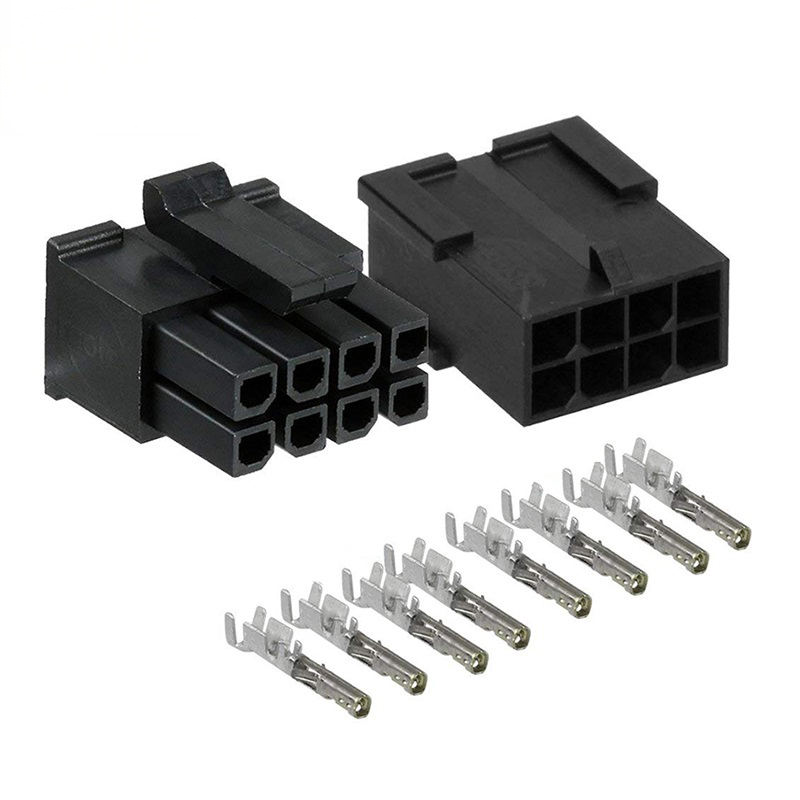

- Pareja de acoplamiento estándar: serie de receptáculos hembra 43025, ecosistema completo de interconexión Micro‑Fit 3.0
Ventajas del Producto
- Fácil de Diseñar: La salida horizontal en ángulo recto reduce enormemente el requisito de altura vertical en la PCB, ideal para gabinetes estrechos y carcasas de dispositivos delgados
- Listo para Producción en Masa: El estricto control de coplanaridad reduce la tasa de defectos de soldadura; el embalaje en bandeja y carrete soporta la línea de ensamblaje automático
- Flexible en Costos: Versión con chapado de estaño para equipos de consumo sensibles al costo; chapado de oro selectivo para equipos industriales / de larga vida útil y alta vibración
- Diseño Anti-Fallo: La clavija de polarización + el pin blindado + la clavija de bloqueo de PCB evitan colectivamente el riesgo de enchufes incorrectos, conexiones sueltas y cortocircuitos
- Compatibilidad Total con el Ecosistema: Se acopla directamente con la carcasa hembra estándar Micro‑Fit3.0 43025, sin esfuerzo de rediseño para proyectos existentes basados en Molex
- Resistente a Altas Temperaturas: La carcasa LCP evita que el plástico se derrita durante el proceso de soldadura por ola / reflujo, menor tasa de rechazo en el ensamblaje
Aplicación
- Automatización industrial: módulos PLC, variadores de servo, controladores industriales, conexión de alimentación y señal de sensores
- Datacom y redes: Routers, switches, distribución de alimentación interna de servidores de tamaño pequeño
- Electrónica de consumo: Electrodomésticos, fuentes de alimentación, módulos de gestión de baterías
- Equipos médicos: Conexión de cableado interno de dispositivos médicos no implantables
- Nueva energía: Paquetes de baterías de pequeña potencia, placas de control de carga
- Hardware inteligente: Gateway IoT, placa de control embebida, cableado interno de robótica
Guía de Selección del Cliente
- Selección del número de pines: Confirme la cantidad de circuitos; seleccione 6P / 8P / 12P según su esquema. Conserve una posición de circuito de repuesto para futuras actualizaciones si es posible.
- Selección del chapado:
- Estaño mate: Entorno interior general, pocos ciclos de acoplamiento (<30 veces), prioridad de costo
- Chapado de oro selectivo: Alta vibración, ambiente húmedo, ciclos de acoplamiento repetidos, equipos industriales de larga vida útil
- Nota de diseño de PCB: Este es un cabezal pasante en ángulo recto, reserve un orificio para la clavija de bloqueo en la huella de la PCB; siga estrictamente el diseño de pines de la hoja de datos para evitar cortocircuitos de soldadura.
- Verificación de acoplamiento: Debe emparejarse con la carcasa hembra serie 43025 Micro‑Fit3.0, NO mezclar con otras series de 3.0 mm de paso no Micro‑Fit.
- Reducción de corriente: Reduzca la corriente bajo alta temperatura ambiente; no ejecute la clasificación completa de 8.5A de forma continua por encima de 85 ℃.
- Recordatorio de ensamblaje: No aplique fuerza lateral excesiva después del acoplamiento; la clavija de bloqueo debe insertarse completamente en el orificio de localización de la PCB.
Preguntas Frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tardará entre 35 y 45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 unidades de muestras gratuitas de conectores para pruebas. Pero tiene que pagar los gastos de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cajas de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Cumplimos estrictamente con ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cables). Sobre el embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
