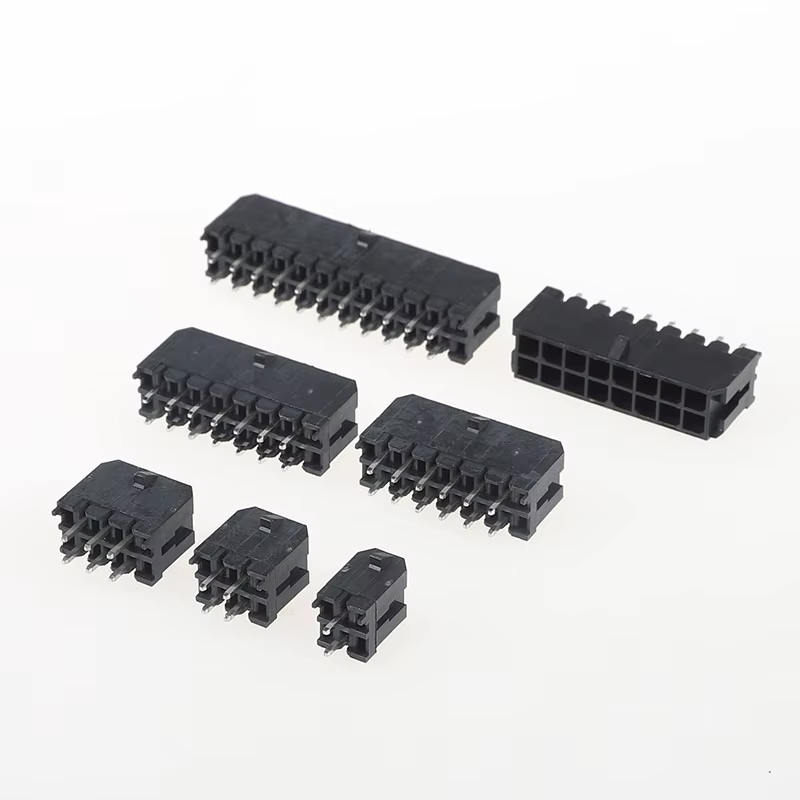

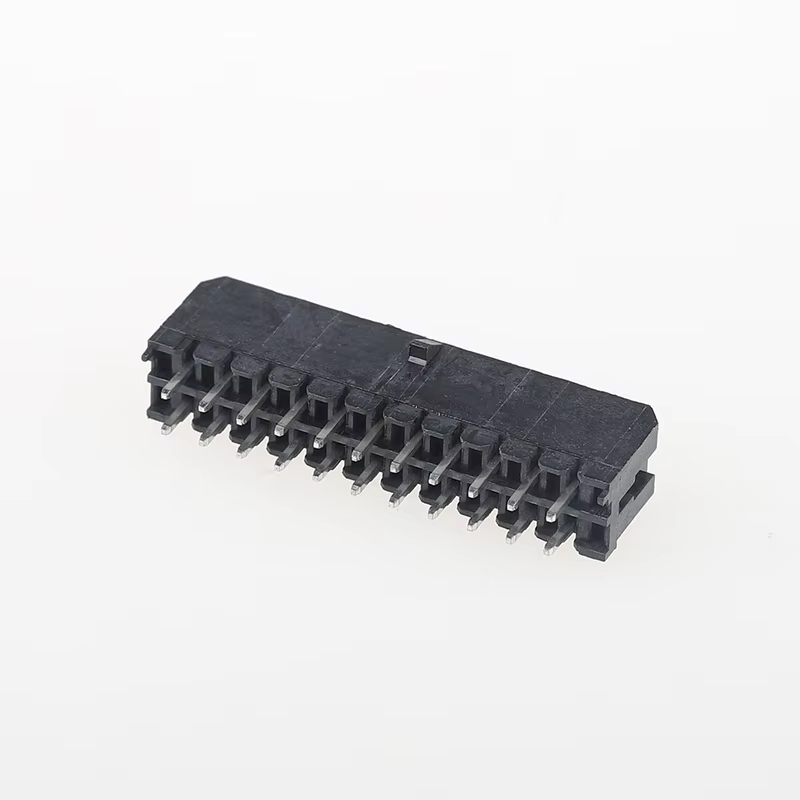

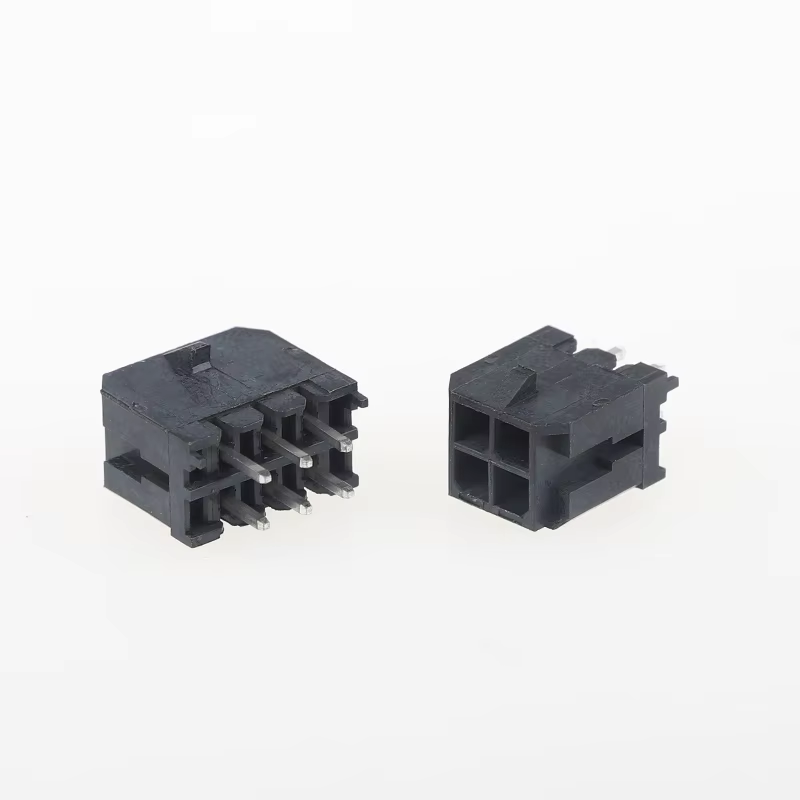

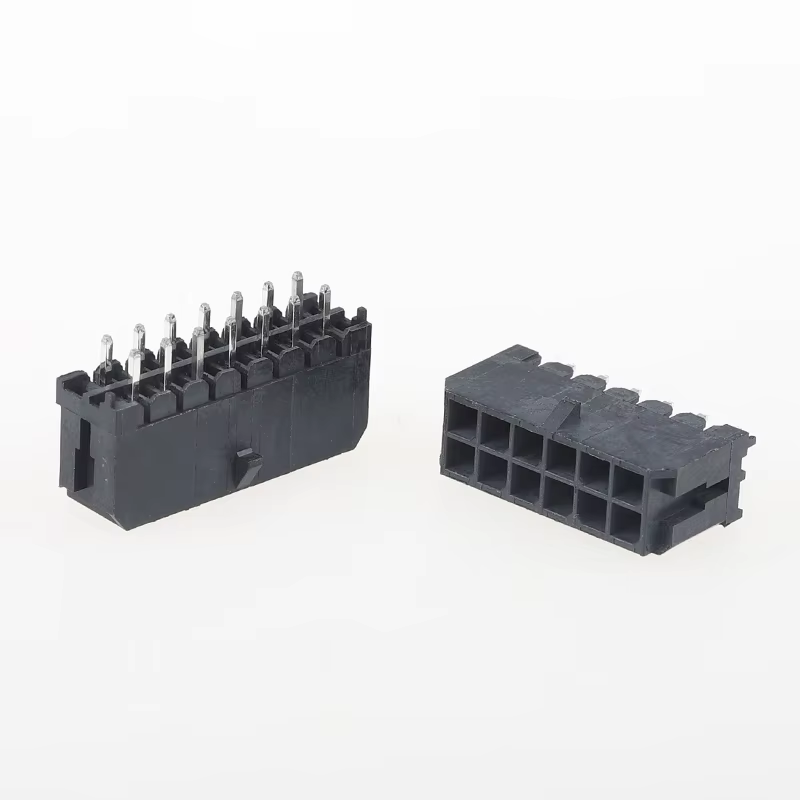

Conector MX3.0 Pequeño 5557 | Serie 43045 Doble Fila Pin Recto (Paso de 3.0 mm)
Puntos Destacados del Producto
✅ Cabezal compacto de doble fila para cable a placa de 3.0 mm, compatible con la serie Molex 43045 (Small 5557 / MX3.0)
✅ Admite transmisión de potencia y señal, hasta 8.5 A por circuito para un diseño compacto y denso en potencia
✅ Pestillo positivo y llave de polarización evitan el acoplamiento incorrecto y la desconexión accidental bajo vibración
✅ Carcasa de alta temperatura UL94V-0, compatible con procesos de soldadura por ola y reflujo
✅ Amplio rango de circuitos de 2 a 24 posiciones, suministro estable, alternativa rentable de reemplazo directo para la serie Molex 43045
Especificaciones Técnicas
Parámetros Mecánicos Generales
| Artículo |
Especificación |
| Tipo de Producto |
Cabezal de Pin Doble Fila Recto Through-hole |
| Paso |
3.0 mm |
| Número de Circuitos |
2-24 Posiciones |
| Estilo de Montaje |
Vertical Through-hole |
| Pareja de Acoplamiento |
Carcasa receptora serie 43025 |
| Grosor de PCB |
Recomendado 1.6 mm |
| Estilo de Carcasa |
Blindada con llave de polarización y boss de pestillo |
| Ciclos de Acoplamiento |
Mínimo 300 ciclos |
Características Materiales y Eléctricas
| Artículo |
Especificación |
| Material de la Carcasa |
Termoplástico de Alta Temperatura UL94V-0 |
| Material del Contacto |
Latón |
| Recubrimiento del Contacto |
Estaño Mate sobre base de Níquel |
| Corriente Nominal |
Máx. 8.5 A por contacto (derating con aumento de temperatura) |
| Voltaje Nominal |
600 V AC/DC |
| Resistencia Máx. de Contacto |
≤ 20 mΩ |
| Resistencia Mín. de Aislamiento |
≥ 1000 MΩ |
| Voltaje de Soporte |
1500 V AC / 1 min |
| Calibre de Cable Aplicable |
AWG 18-30 (solo cable trenzado) |
Guía Ambiental y de Soldadura
| Artículo |
Especificación |
| Temperatura de Operación |
-40 °C ~ +105 °C |
| Temperatura de Almacenamiento |
-20 °C ~ +85 °C |
| Proceso de Soldadura |
Compatible con soldadura por ola / reflujo IR |
| Temp. Máx. de Soldadura |
Máx. 265 °C (≤ 10 segundos de permanencia) |
| Prueba de Humedad |
90-95 % HR @ 40 °C, calificado 96 h |
| Cumplimiento |
Conforme a RoHS-2 |
Características del Producto
- Doble fila de 3.0 mm de paso, construcción vertical through-hole recta, carcasa blindada para protección de pines
- Llave de polarización integrada y mecanismo de bloqueo positivo: anti-mal acoplamiento, anti-desconexión bajo choque y vibración
- Carcasa LCP / PA66 UL94V-0 de alta temperatura, soporta estrés térmico de soldadura hasta 265 °C de temperatura pico
- Contacto de latón con recubrimiento de estaño mate, baja resistencia de contacto, rendimiento estable de potencia y señal
- Estricto control de coplanaridad para un rendimiento de soldadura through-hole consistente
- Opciones completas de circuitos: 2-24 posiciones, soporta bucles de potencia y señal de voltaje mixto
- Se acopla con carcasas receptoras serie 43025 y terminales de crimpado a juego, ensamblaje de arnés totalmente modular
Ventajas del Producto
- Densidad que ahorra espacio: El diseño de doble fila de 3.0 mm logra un mayor número de canales dentro de una huella de PCB limitada en comparación con los conectores de 4.2 mm de paso.
- Diseño mecánico anti-fallos: la llave de polarización elimina el riesgo de acoplamiento inverso; el bloqueo positivo mantiene la conexión bajo vibración, reduciendo la tasa de fallos en campo.
- Amplio equilibrio potencia-señal: maneja tanto bucles de señal como circuitos de potencia moderada, reduciendo la variedad de piezas en la lista de materiales para su proyecto.
- Amigable para la fabricación: la estricta coplanaridad de los pines garantiza un rendimiento de soldadura through-hole consistente, minimiza los defectos de pines abiertos durante la producción en masa.
- Resiliencia de la cadena de suministro: alternativa mecánica rentable para la serie Molex 43045, ayuda a mitigar el riesgo de escasez de componentes OEM, MOQ flexible para prototipos y pedidos masivos.
- Ecosistema totalmente modular: carcasas a juego, terminales de crimpado disponibles, soporta ensamblaje de arnés interno.
Aplicación
- Automatización industrial: PLC, variadores de servo, módulos de sensores, unidades de control de fábrica
- Fuente de alimentación y UPS: interconexión interna de potencia-señal para fuentes de alimentación conmutadas
- Telecomunicaciones y redes: router, switch, conexiones de alimentación auxiliar de estación base
- Electrónica de consumo: dispositivos médicos, controladores de potencia LED, electrodomésticos
- Equipos de nueva energía: señal auxiliar de gestión de baterías y distribución de baja potencia
- Pruebas y mediciones: accesorios de prueba, cableado interno de instrumentos de laboratorio
Guía de Selección del Cliente
- Confirmar el número exacto de circuitos (2-24P). No sobredimensionar ni subdimensionar el número de canales.
- Definir la corriente de trabajo real por pin: aplicar un derating de corriente del 30%-40% para entornos de alta temperatura (> 85 °C).
- Verificar el grosor de la PCB: este cabezal es para PCB estándar de 1.6 mm; se requiere una longitud de pin personalizada para grosores de placa no estándar.
- Confirmar la carcasa de acoplamiento: debe emparejarse con una carcasa receptora compatible de la serie 43025 y terminales de crimpado a juego.
- Selección del calibre del cable: AWG 18-22 para bucles de alta corriente; AWG 24-30 para circuitos de señal pura, solo cable trenzado; no se recomienda cable sólido.
- Condición ambiental: si el dispositivo funciona bajo vibración intensa o alta humedad, valide la retención mecánica y el derating térmico antes de la producción en masa.
- Para proyectos de reemplazo de Molex: realice una verificación de acoplamiento, prueba de soldadura y validación ambiental antes del cambio formal del proyecto.
Preguntas Frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Cómo es el control de calidad de su empresa?
R: Cumplimos estrictamente con ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de Calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible poner todos sus precios en una lista, y los precios cambian constantemente debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cableado). En cuanto al embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
