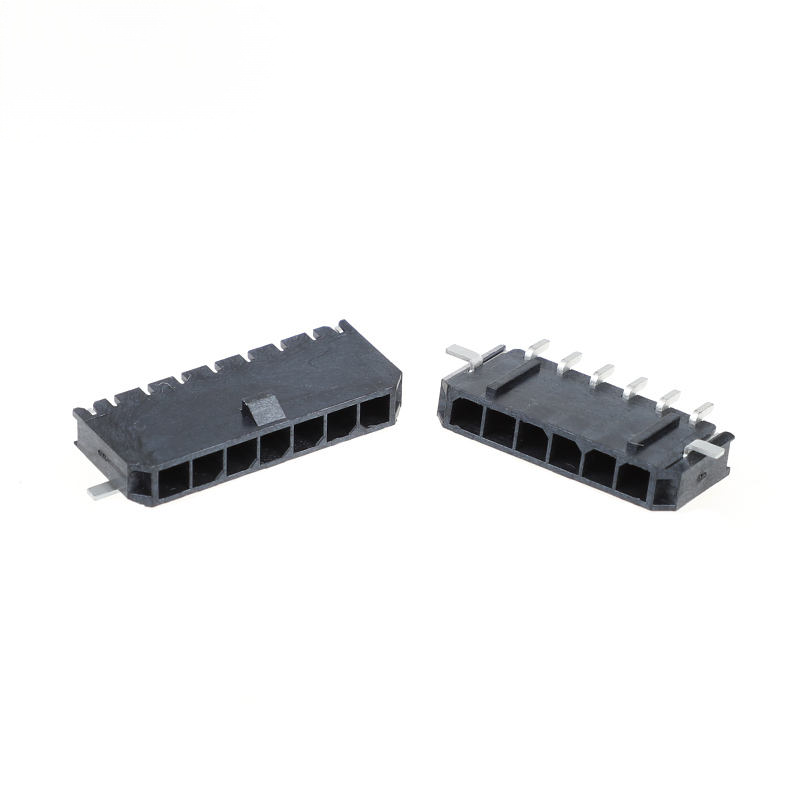

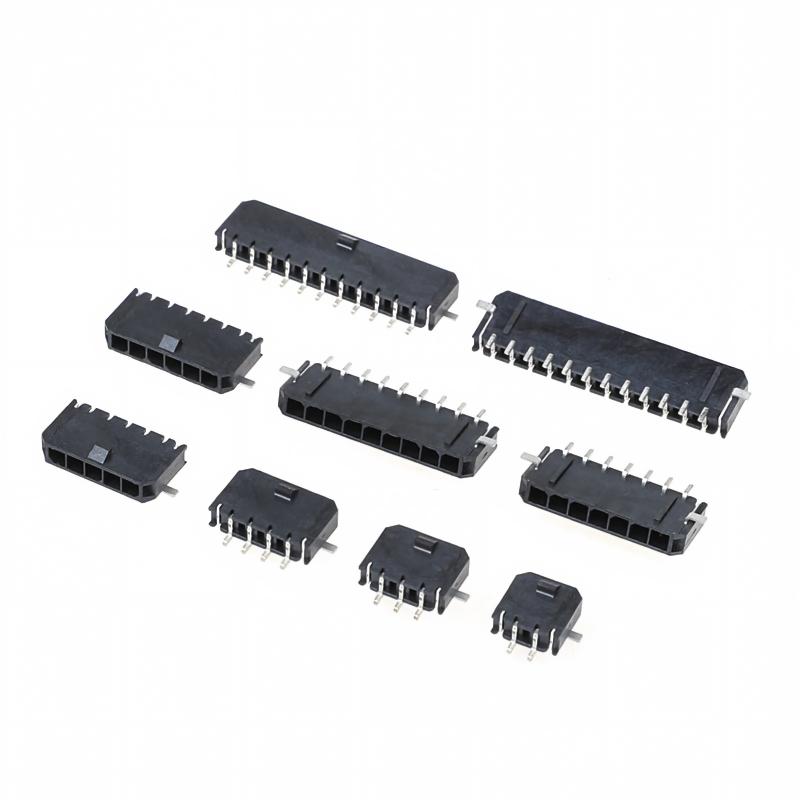

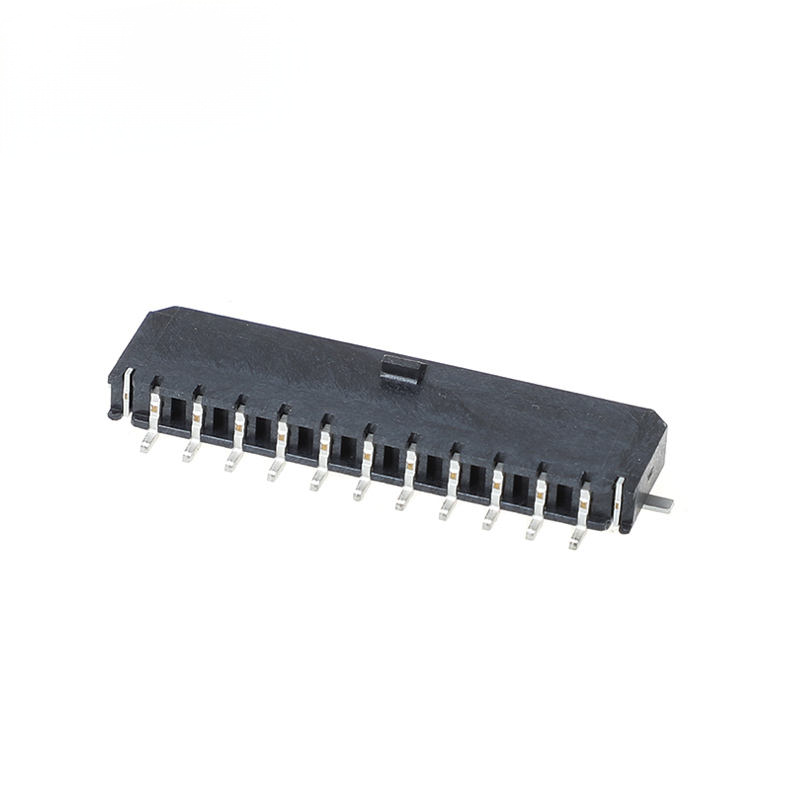

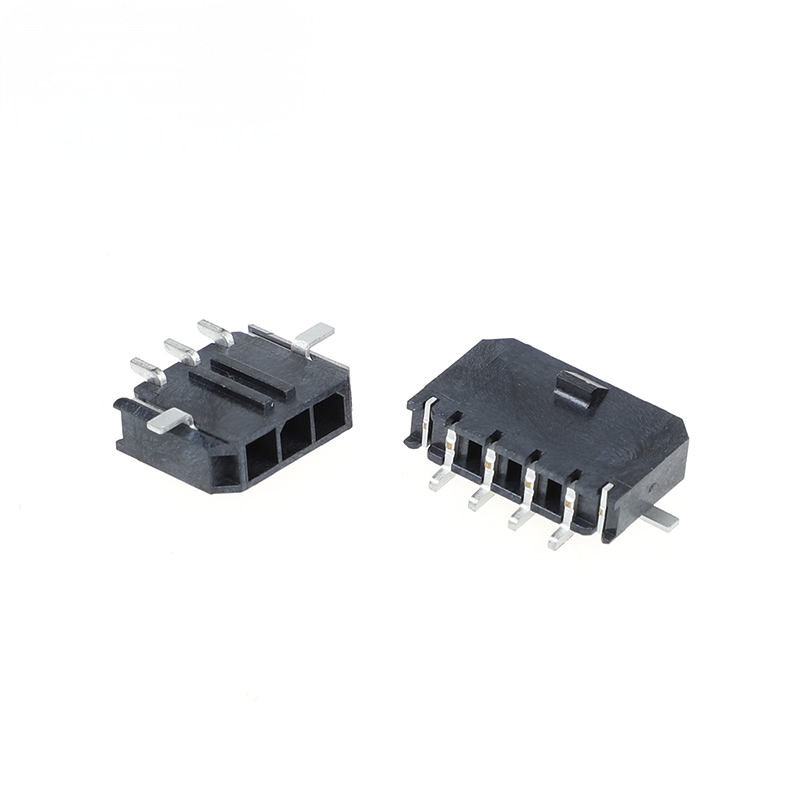

MX Conector de automóviles horizontal de una sola fila de 3,0 mm de inclinación 5557 2P-12P (reemplaza MOLEX 43650)
Principales características del producto
- Sustitución directa de la cabecera de ángulo recto de una sola fila Micro‐Fit 3.0 para MOLEX 43650, plena interoperabilidad mecánica y eléctrica con Molex
- 3.0 mm de ancho, fila única, 2-12 posiciones, solución horizontal de alambre en tablero con ángulo recto
- Casas de alta temperatura de grado automotriz, capaces de encenderse con alambre, compatibles con RoHS-REACH
- 8.5 Un máximo por circuito, señal mixta y suministro de energía de baja potencia en una huella compacta
- Apoyo de existencias estables, MOQ flexible, alternativa rentable de segunda adquisición
Especificaciones técnicas
Parámetros mecánicos generales
| Punto de trabajo |
Especificación |
| El tono |
3.00 mm |
| Rango de posición |
2 ‐ 12 P, fila única |
| Orientación |
En el caso de las máquinas de ensayo, el valor de las pruebas de ensayo se calculará en función de las características de las máquinas de ensayo. |
| Ciclos de apareamiento |
≥ 30 ciclos |
| espesor recomendado del PCB |
1.6 mm |
| Tipo de montaje |
Las demás partidas de la partida 9A001.a. |
| Color de la carcasa |
Negro |
| El bloqueo |
Cubierta polarizada para evitar el encendido, peg para la retención de PCB |
Características materiales y eléctricas
| Punto de trabajo |
Especificación |
| Materiales para la vivienda |
El uso de la materia prima para la fabricación de la materia prima es obligatorio. |
| Material de contacto |
Las demás |
| Plastificación de contacto |
Opcional, estaño mate / oro selectivo |
| Corriente nominal |
Max 8.5 A por pin (depende del ancho de alambre y de la temperatura de la calibración) |
| Voltagem nominal |
600 V AC/DC |
| Resistencia de contacto |
≤ 15 mΩ |
| Resistencia al aislamiento |
≥ 1000 MΩ |
| Resiste el voltaje |
1500 V de corriente alterna, 1 minuto |
| AWG de alambre aplicable |
2030 AWG |
Guía ambiental y de soldadura
| Punto de trabajo |
Especificación |
| Temperatura de funcionamiento |
-40 °C ~ +125 °C |
| Temperatura de almacenamiento |
-45 °C ~ +130 °C |
| Resistencia a las vibraciones |
Cumplir con los requisitos generales de vibración de los arneses automotrices |
| Perfil de reflujo SMT |
Temperatura máxima ≤ 260 °C, exposición total ≤ 10 s |
| Soldadura a través de agujeros |
Soldadura por onda máxima 260 °C, tiempo de retención de 5 s |
| El cumplimiento |
RoHS 2.0, REACH SVHC; bajo contenido de halógenos opcional |
Características del producto
1. 100% de acoplamiento compatible con terminales y carcasas de acoplamiento Micro-Fit 3.0 de la serie MOLEX 43650
2. estructura horizontal de una sola fila de ángulo recto, ahorra espacio en el PCB vertical
3. carcasa termoplástica resistente a altas temperaturas, alambre de luz calificado para los requisitos de la industria automotriz
4- La carcasa envuelta polarizada evita el desajuste; el pin de localización de PCB incorporado para el montaje preciso
5. contacto de latón con opciones de chapa de estaño/oro, baja resistencia al contacto, retención de contacto antivibración
6Apoyo para el montaje a través de agujeros / SMT; embalaje de cinta y bobina disponible para la inserción automática
7. Compatible con RoHS y REACH SVHC; opción de material con bajo contenido de halógenos disponible a petición
Ventajas del producto
1. alternativa de entrada para MOLEX 43650, elimina el coste de rediseño para el dual-sourcing
2Control de tolerancia dimensional estricto, fuerza normal estable, evita el riesgo de desconexión por micro-vibración
3- Trazabilidad de lotes de materias primas cualificadas para la industria automotriz, adecuadas para proyectos de alta fiabilidad
4- Opciones flexibles: plomado de estaño/oro, embalaje a través de agujeros/SMT, cinta-rollo/ bandeja
5- Tiempo de entrega corto para las posiciones estándar, soporta prototipos de pequeños lotes y pedidos en masa
6. Conjunto completo de terminales de apoyo y carcasas de encorrojos disponibles como solución de arnés único
Aplicación
- Electrónica del automóvil: controladores interiores, módulos de iluminación, arneses de sensores, enlaces de señal auxiliares BMS
- Automatización industrial: módulos de sensores, pequeños servos, interfaces de señales periféricas PLC
- Equipo de nueva energía: pequeñas unidades de alimentación, cableado auxiliar de gestión de baterías
- Equipamiento médico (no implantado): señales y conexiones internas de baja potencia
- Hardware para el hogar inteligente y el consumo: interconexión entre paneles de alimentación y cables
Guía de selección de clientes
1Confirme el número de posiciones: 2‐12P, coincida con el número de posición original MOLEX 43650.
2. Seleccionar el estilo de montaje: agujero a través para un agarre mecánico fuerte; cinta SMT para montaje SMT de alta velocidad
3Selección del revestimiento: revestimiento de estaño para circuitos de señal de coste general; revestimiento de oro para escenarios de alta vibración o ciclo de vida largo
4- Control de la medida del alambre: 20-30 AWG; la corriente real debe aplicarse a la curva de descenso de temperatura
5. Siempre emparejar nuestra carcasa con terminales de especificaciones compatibles; mezclar terminales de diferentes proveedores puede degradar el rendimiento de contacto
6Para proyectos de automoción: solicitar certificado de material, informe CPK, documento de conformidad antes de la producción en serie
Preguntas frecuentes
1P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2P: No encuentro el producto en su catálogo.Logue, ¿puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita, y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
3P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 pcs de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
4P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
5P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Somos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad.
8P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
9P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema para nosotros poner su logotipo u otra información en el paquete.Sólo tengo que señalar que incurre en costos adicionales.
10P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
