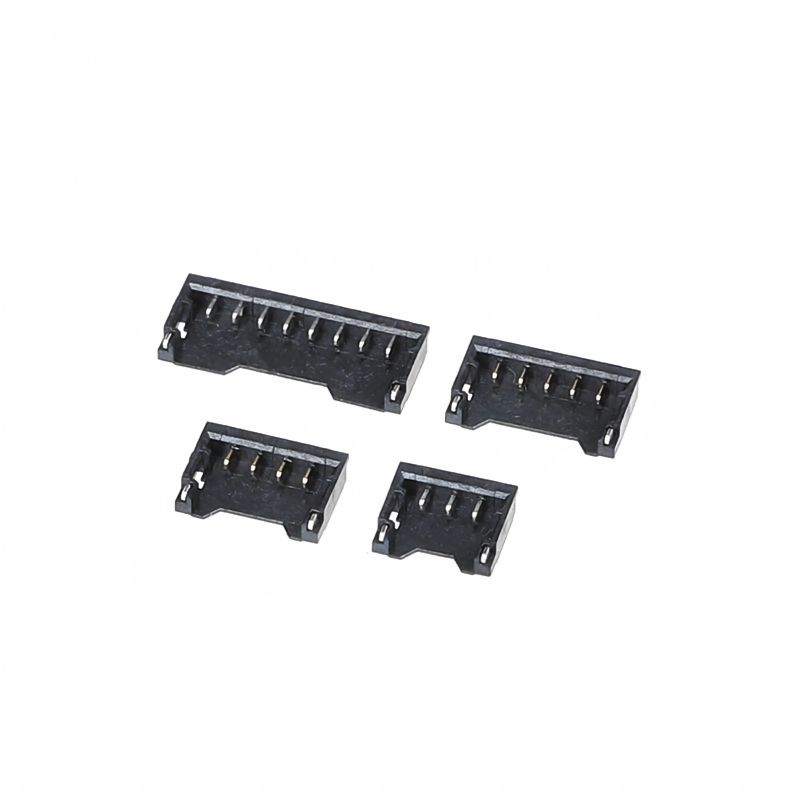

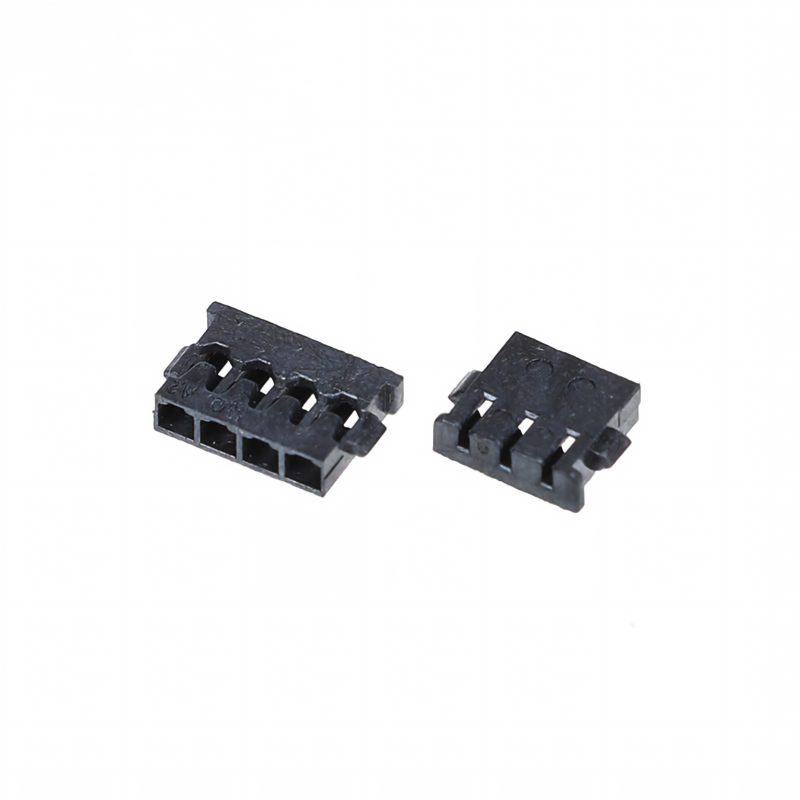

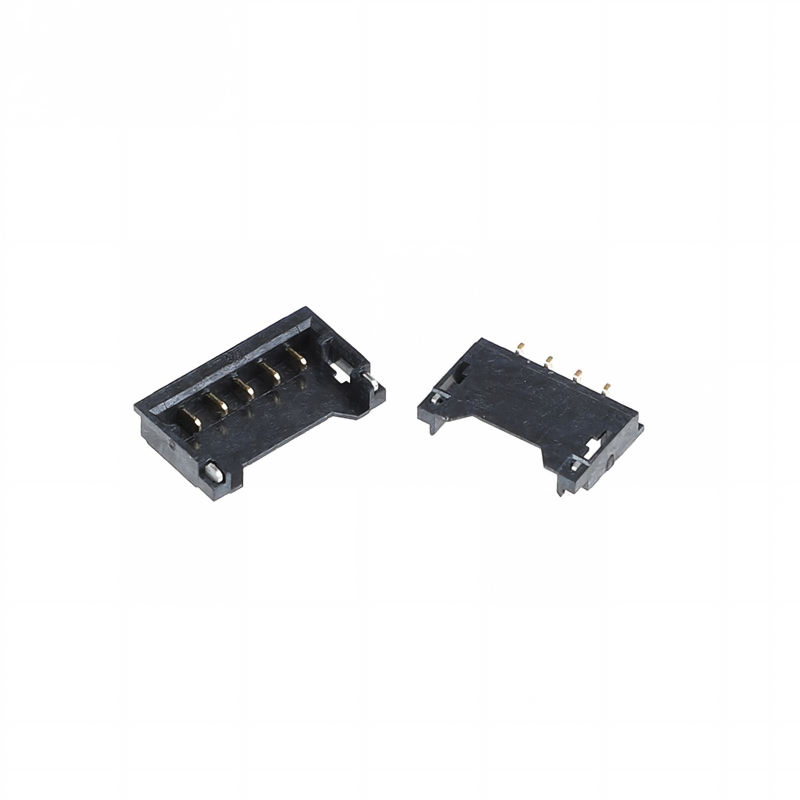

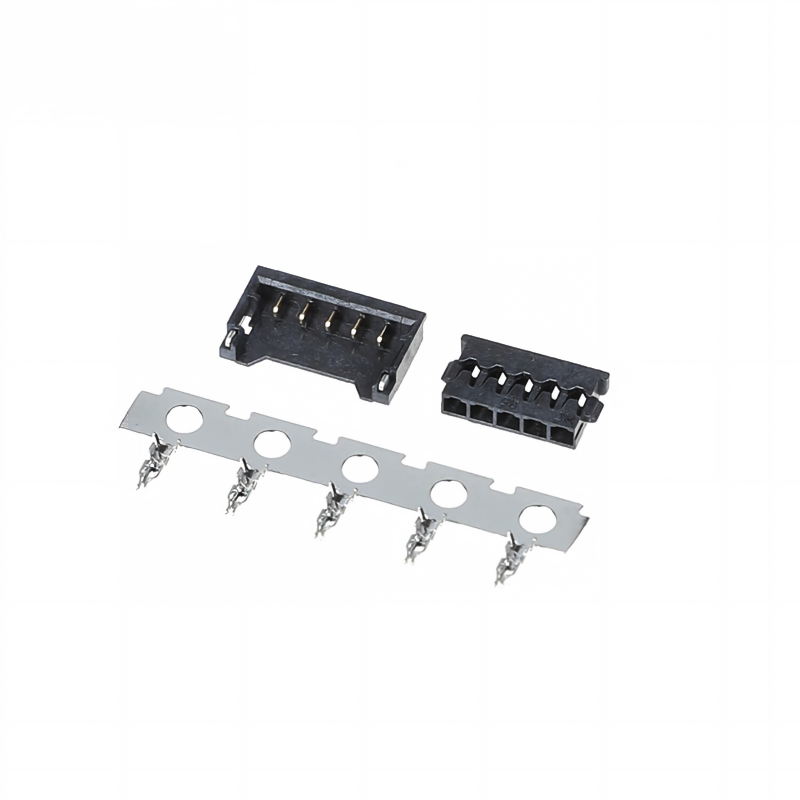

1.2mm Zócalo de Batería con Terminales de Carcasa de Goma | Alternativas Molex 78171 / 78172
Puntos Destacados del Producto
Alternativa de reemplazo directo para la serie Molex Pico-EZmate 78171 y 78172, zócalo de batería de cable a placa con paso de 1.2 mm. Huella completamente compatible, terminales de crimpado e interfaz de acoplamiento. Fuente secundaria rentable para conexión de batería de polímero de litio, amigable para pick-and-place SMT, conforme a RoHS.
Especificaciones Técnicas
Parámetros Mecánicos Generales
| Artículo |
Especificación |
| Paso |
1.2 mm (0.047") |
| Rango de circuitos |
2-7 Posiciones |
| Tipo de acoplamiento |
Cable a placa vertical |
| Altura acoplada |
1.55-1.65 mm |
| Terminación-Conector |
Montaje superficial SMT |
| Terminación-Receptáculo |
Terminal de crimpado |
| Calibre de cable aplicable |
30-28 AWG |
| Color de la carcasa |
Negro |
| Ciclos de acoplamiento |
Mínimo 30 ciclos |
Características de Material y Eléctricas
| Artículo |
Especificación |
| Material de la carcasa |
Termoplástico resistente a altas temperaturas |
| Material del terminal |
Aleación de cobre-níquel-silicio/bronce fosforado |
| Recubrimiento de contacto |
Estaño / Oro sobre níquel (opcional) |
| Corriente nominal por pin |
1.5 A (AC/DC) |
| Voltaje nominal |
50 V AC / DC |
| Resistencia de contacto máx. |
≤20 mΩ |
| Resistencia de aislamiento mín. |
≥100 MΩ |
| Voltaje de resistencia |
500 V AC / 1 minuto |
Guía Ambiental y de Soldadura
| Artículo |
Especificación |
| Rango de temperatura de operación |
-40 °C ~ +105 °C |
| Cumplimiento |
Conforme a RoHS, REACH SVHC |
| Perfil de soldadura SMT |
Seguir perfil estándar de reflujo SMT; temperatura pico ≤260 °C, duración ≤10s |
| Nota de procesamiento |
Evitar golpes mecánicos/tirón de cable durante el reflujo y montaje; no crimpar excesivamente los terminales |
| Almacenamiento |
Almacén seco, evitar exposición a alta humedad antes del montaje SMT |
Características del Producto
- Paso de 1.2 mm, fila única, acoplamiento vertical, altura acoplada de 1.55-1.65 mm, diseño de bajo perfil
- Clave de polarización incorporada para evitar acoplamientos incorrectos, evitar daños por inserción inversa
- Carcasa con bloqueo por fricción para una retención estable, resiste vibraciones y extracción de cables
- Diseño de conector de tapa abierta que admite el ensamblaje automático pick-and-place SMT
- Terminales de crimpado para cable ultrafino de 30-28 AWG para arnés de batería compacto
- Opciones de contacto chapado en oro para baja resistencia de contacto y anti-oxidación
- Embalaje en cinta y carrete para producción en masa SMT de alto volumen
- Alternativa 100% de ajuste, forma y función para la serie Molex 78171 /78172
Ventajas del Producto
- Reemplazo directo: No se requiere modificación de PCB para el diseño original Molex 78171 /78172, rápido reabastecimiento de BOM
- Optimización de costos: Precios competitivos frente a la marca original, capacidad de suministro masivo estable
- Fácil de ensamblar: Embalaje en cinta y carrete SMT, polarización anti-error, reduce la tasa de defectos de ensamblaje
- Conexión de batería confiable: Baja resistencia de contacto, estructura de bloqueo antivibración, transmisión de energía estable para celdas de polímero de litio
- Opciones flexibles: Múltiples recuentos de pines, opciones de chapado de estaño/oro, admite servicio de arnés de cable personalizado
- Corto plazo de entrega: Piezas estándar en stock, muestra disponible para validación
Aplicación
- Dispositivos portátiles y electrónica portátil inteligente
- Sensores IoT y pequeños electrodomésticos inteligentes para el hogar
- Paquetes de baterías de polímero de litio y módulos de gestión de baterías
- Equipos portátiles médicos de mano
- Dispositivos pequeños de consumo impulsados por energía
- Instrumentos portátiles de prueba y medición
Guía de Selección del Cliente
- Confirmar recuento de pines: 2-7 posiciones, que coincida con los requisitos del circuito de señal y potencia de la batería
- Verificar calibre del cable: usar estrictamente cable de 30-28 AWG; el cable de gran tamaño causará un mal crimpado
- Selección del chapado: Se prefiere el chapado en oro para dispositivos de alta vibración / larga vida útil; chapado en estaño para productos de consumo sensibles al costo
- Condición de ensamblaje: Confirmar temperatura de reflujo SMT ≤260 °C; el conector es de tipo SMT, el receptáculo es de crimpado en cable
- Sugerencia de validación: Realizar prueba de acoplamiento, prueba de vibración y prueba de resistencia de contacto con nuestras muestras antes del pedido masivo
- Nota de fuente secundaria: Intercambiable con la serie original Molex 78171 /78172 para proyectos de suministro mixto
Preguntas Frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cableado). Sobre el embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
