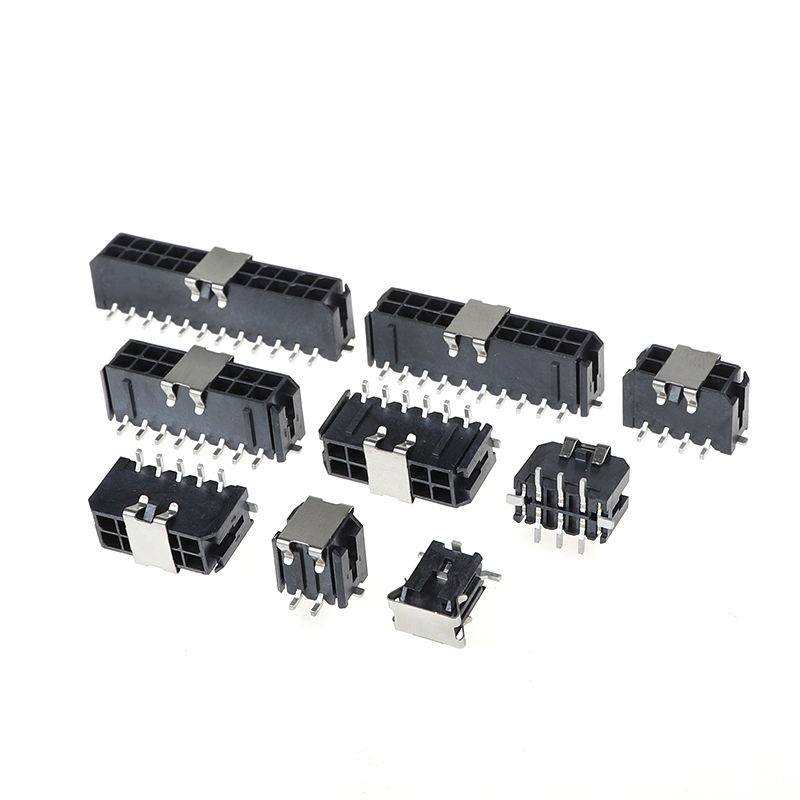

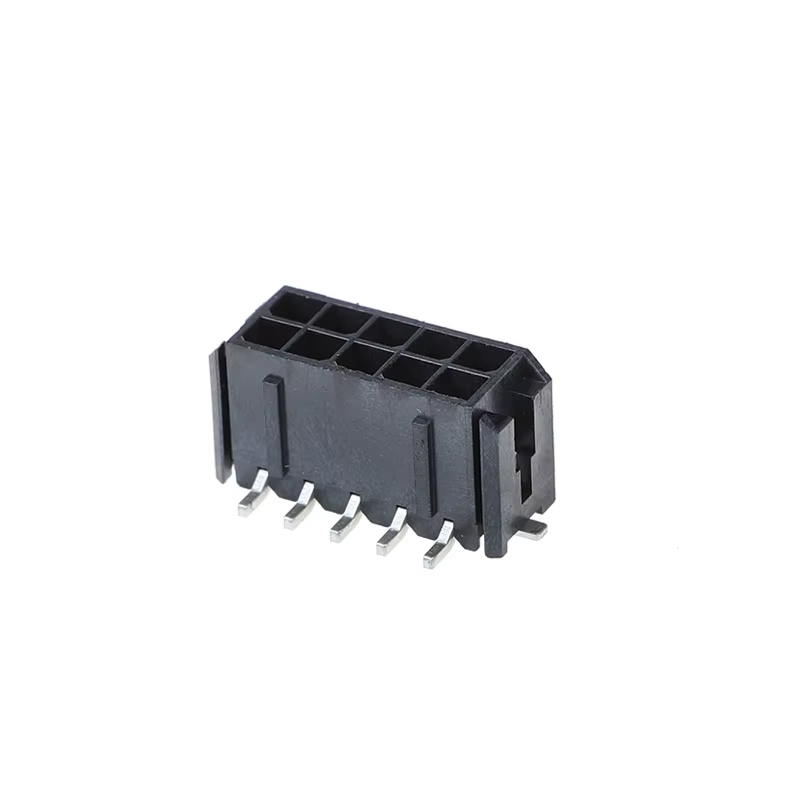

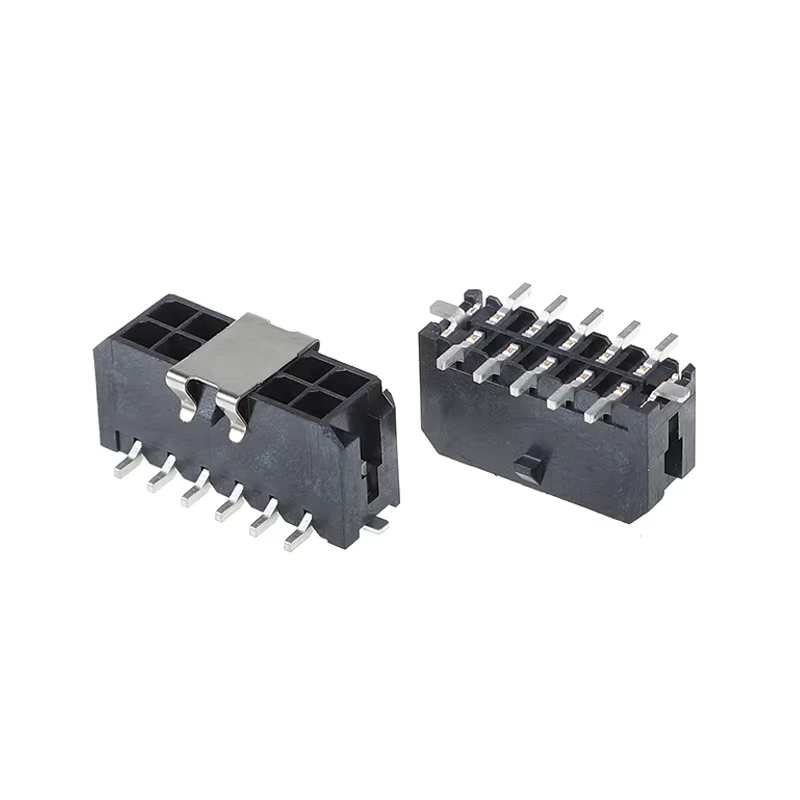

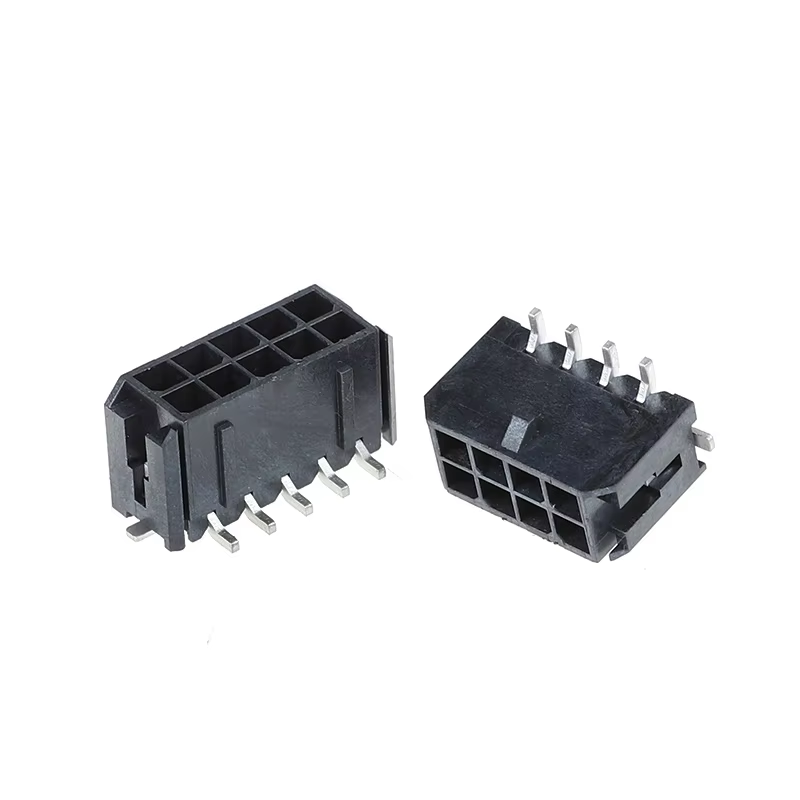

Conector Vertical de 3.0MM de Paso, Doble Fila, 4P-24P, Reemplazo de Conector Molex 43045, Conector de Arnés de Cable
Puntos Destacados del Producto
- Reemplazo directo para la serie Micro-Fit 3.0 de Molex 43045
- Doble fila vertical, paso de 3.0 mm, rango completo: 4P-24P posiciones
- Solución de cable a placa para potencia y señal de baja velocidad, 5A por contacto
- Carcasa con bloqueo polarizado, anti-inserción incorrecta, carcasa de alta temperatura UL94-V0.
- Soporta ensamblaje de arnés personalizado, empaque en cinta/rollo o a granel, OEM y ODM disponibles
Especificaciones Técnicas
Parámetros Mecánicos Generales
| Artículo |
Especificación |
| Tipo de Conector |
Cable a Placa, Conector Vertical de Orificio Pasante |
| Paso |
3.00 mm (0.118 pulgadas) |
| Disposición |
Doble Fila |
| Rango de Posiciones |
4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P |
| Ciclos de Acoplamiento |
Mínimo 30 ciclos |
| Estilo de Montaje |
Orificio Pasante Vertical para PCB |
| Polarización |
Sí, anti-inserción incorrecta |
| Mecanismo de Bloqueo |
Bloqueo positivo de la carcasa |
Características Materiales y Eléctricas
| Artículo |
Especificación |
| Material de la Carcasa |
Nylon 66 / LCP, retardante de llama UL94-V0 |
| Material del Terminal |
Bronce Fosforado |
| Chapado Estándar |
Estaño sobre níquel; chapado en oro opcional en el área de contacto |
| Corriente Nominal |
5 A por contacto (cable AWG 20-24) |
| Voltaje Nominal |
250 V CA / CC |
| Voltaje Máximo de Soporte |
1500 V CA / 1 minuto, sin ruptura |
| Resistencia de Contacto |
≤ 20 mΩ máx. |
| Resistencia de Aislamiento |
≥ 1000 MΩ @500V CC |
| Cable Aplicable |
Cable de cobre trenzado AWG 28 ~ AWG 20 |
Guía Ambiental y de Soldadura
| Artículo |
Especificación |
| Temperatura de Operación |
-40 °C ~ +105 °C |
| Proceso de Soldadura |
Soldadura de orificio pasante sin plomo; Temperatura pico ≤260 °C, exposición máxima de 30 s, máximo 3 ciclos |
| Condición de Almacenamiento |
Temperatura: -10~40°C, Humedad 40-70% HR; evitar gas corrosivo |
| Cumplimiento |
Cumple con RoHS-2.0 |
Características del Producto
- Conector vertical de doble fila, paso central de 3.0 mm, cobertura completa de 4P-24P posiciones
- Carcasa polarizada + pestillo de bloqueo positivo: previene el acoplamiento inverso, anti-vibración, anti-desconexión en entornos de choque
- Material aislante UL94-V0 de alta temperatura, adecuado para proceso de soldadura por reflujo sin plomo
- Terminal de contacto de bronce fosforado; chapado en estaño estándar, chapado en oro opcional para requisitos de entorno hostil. Fabricado en China...
- Amplia compatibilidad de calibre de cable: cable trenzado AWG 28-20 para ensamblaje de crimpado de arnés
- Intercambiabilidad mecánica directa con la serie Molex 43045, sin necesidad de modificar la huella de la PCB
- Múltiples opciones de empaque: bolsa a granel, bandeja, cinta y rollo para producción SMT / auto-inserción
Ventajas del Producto
- Reducción del riesgo de la cadena de suministro: Sustituto directo para Molex 43045, resuelve el riesgo de largos plazos de entrega y escasez de componentes, sin rediseño de PCB requerido.
- BOM optimizado en costos: Rendimiento mecánico-eléctrico equivalente a la marca original, precio unitario competitivo para producción en masa.
- Rendimiento robusto anti-vibración: Diseño de pestillo de bloqueo positivo, conexión estable para equipos propensos a vibraciones.
- Personalización flexible: Terminales chapados en oro, número de pines personalizado, ensamblaje de arnés de cable terminado, múltiples modos de empaque para su línea de producción.
- Estricto control de calidad de entrada-salida: Prueba de muestreo dimensional y eléctrica al 100%; validación de pulverización de sal y ciclo de temperatura disponible para calificación de proyectos.
- Soporte técnico rápido: Hoja de datos, dibujo 2D, soporte de muestras para verificación de prototipos del cliente.
Aplicación
- Automatización industrial: PLC, variadores de servo, arnés de sensores, módulos de potencia industrial
- Electrónica de consumo: Fuentes de alimentación, electrodomésticos, control de ventiladores y motores
- Sistemas de LED e iluminación: Placa controladora de LED, conexión de señal-potencia de iluminación inteligente
- Seguridad y vigilancia: Placa de alimentación de cámara, equipos de control de acceso
- Equipos auxiliares médicos: Interconexiones de señal y potencia no críticas
- Ensamblajes de bajo voltaje de nueva energía: Señal auxiliar de BMS, cableado interno de paquetes de baterías
- Robótica y drones: Enlace interno de cable a PCB de placa de distribución de potencia compacta
Preguntas Frecuentes
1. P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 muestras de conectores gratuitas para pruebas. Pero debe pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo enviar mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre cambian debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
9. P: ¿Pueden fabricar productos personalizados y empaques personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cable). En cuanto al empaque personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
