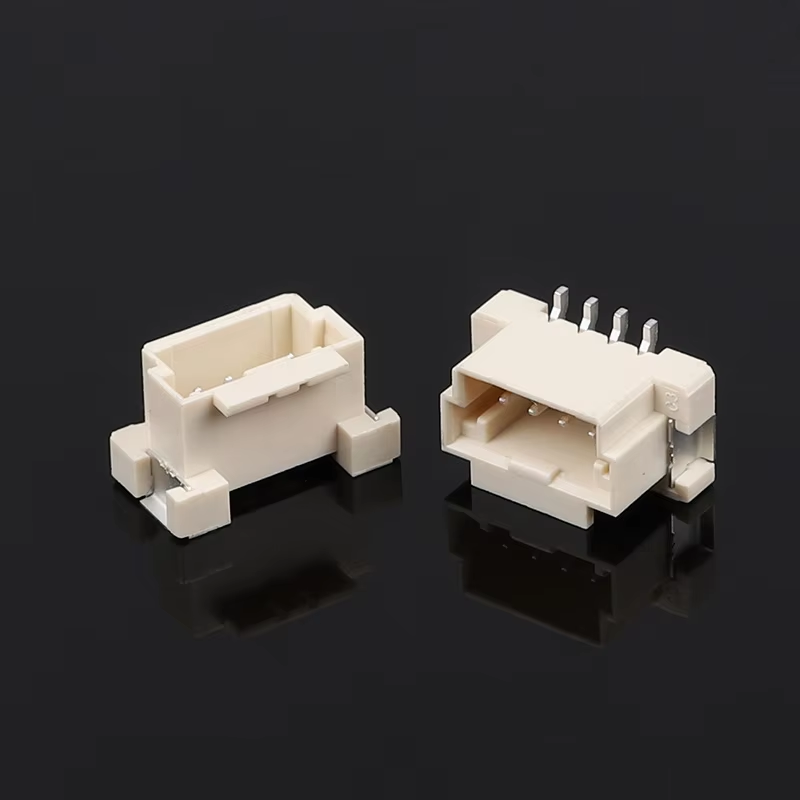

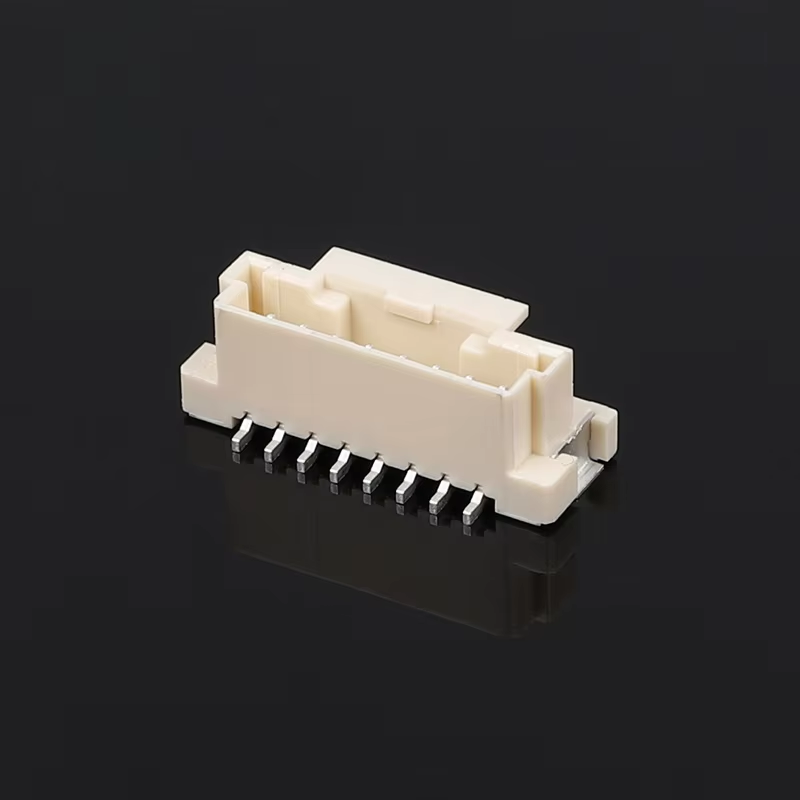

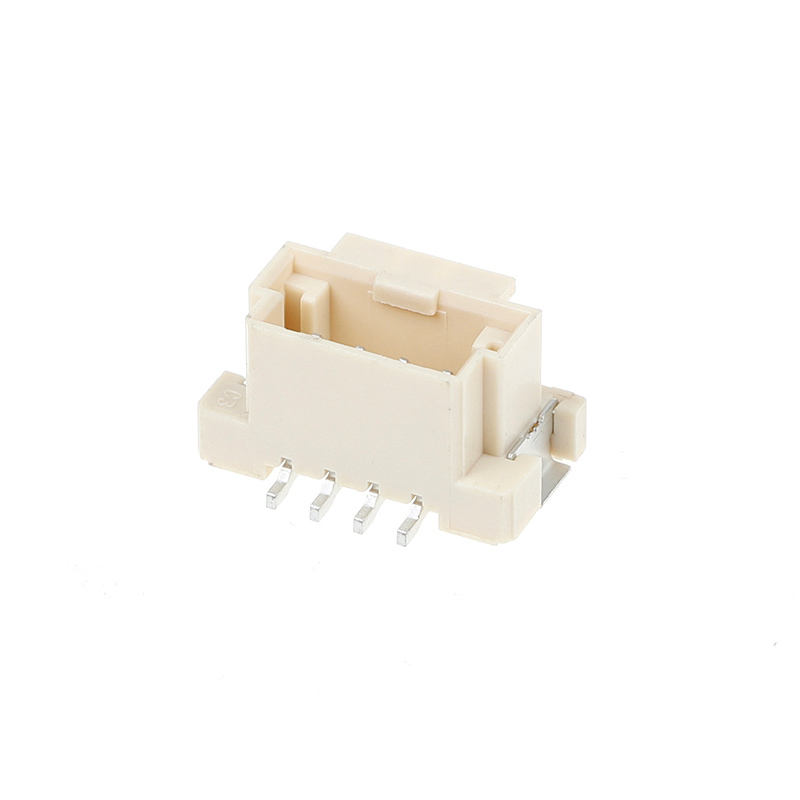

Conector Hembra de Cabezal Vertical para Cable a Placa de Paso MX2.0mm con Pestillo
Puntos Destacados del Producto
- Receptáculo hembra vertical de paso 2.0 mm para cable a placa con pestillo de bloqueo positivo integradopara evitar desconexiones bajo vibración
- Diseño de fila única, número de pines: 2P-20P configurable, soporta transmisión de señal y CC de baja potencia
- Carcasa de alta temperatura UL94V-0, compatible con soldadura through-hole; cumple con RoHS y REACH
- Estructura de cierre con clic audible, fácil acoplamiento/desacoplamiento manual, evita acoplamientos erróneos con llave de polarización
- Alternativa rentable de reemplazo directo para series convencionales de cable a placa de 2.0 mm, soporta personalización OEM/ODM
Especificaciones Técnicas del Producto
Parámetros Mecánicos Generales
| Artículo |
Especificación |
| Paso |
2.0 mm |
| Tipo de Conector |
Cabezal Vertical Hembra para Cable a Placa (Through-Hole) |
| Método de Bloqueo |
Pestillo de bloqueo positivo (cierre) |
| Número de Posiciones |
2 ~ 20P, fila única |
| Ciclos de Acoplamiento |
Mín. 300 ciclos |
| Fuerza de Retención |
≥40N (estado de acoplamiento completo) |
| Fuerza de Desacoplamiento |
8-25N |
| Tipo de Montaje en PCB |
Through-hole DIP |
| Recomendación de Grosor de PCB |
1.2-1.6 mm |
Características de Material y Eléctricas
| Artículo |
Especificación |
| Material de la Carcasa |
Nylon66 / PA9T, UL94V-0 |
| Terminal de Contacto |
Bronce Fosforado |
| Recubrimiento de Contacto |
Estándar: Estaño sobre níquel; Opcional: Flash dorado |
| Corriente Nominal |
2A por contacto |
| Voltaje Nominal |
250V AC/DC |
| Voltaje Máximo de Soporte |
800V AC / 1 min |
| Resistencia de Contacto |
≤30 mΩ Máx. |
| Resistencia de Aislamiento |
≥1000 MΩ Mín. |
| Calibre de Cable Adecuado |
Arnés de cable crimpado de 22-30 AWG |
Guía Ambiental y de Soldadura
| Artículo |
Especificación |
| Temperatura de Operación |
-25℃ ~ +85℃ |
| Temperatura de Almacenamiento |
-40℃ ~ +105℃ |
| Proceso de Soldadura |
Soldadura por ola through-hole |
| Temperatura y Duración de Soldadura |
260℃ máx., ≤5 segundos |
| Cumplimiento |
RoHS 2.0, REACH SVHC |
Características del Producto
- Pestillo de bloqueo positivo integrado: retroalimentación audible de "clic" al acoplar completamente, evita desconexiones accidentales en entornos con vibración
- Característica de llave de polarización: evita acoplamientos erróneos inversos durante la inserción manual o en línea de ensamblaje
- Terminales de contacto de bronce fosforado con recubrimiento de estaño: rendimiento de contacto estable, baja resistencia de contacto, buena soldabilidad
- Material aislante ignífugo UL94V-0, amplio rango de temperatura de operación para electrónica interior cerrada
- El montaje vertical ahorra espacio horizontal en la PCB; diseño de pines estándar through-hole para un diseño de PCB simple

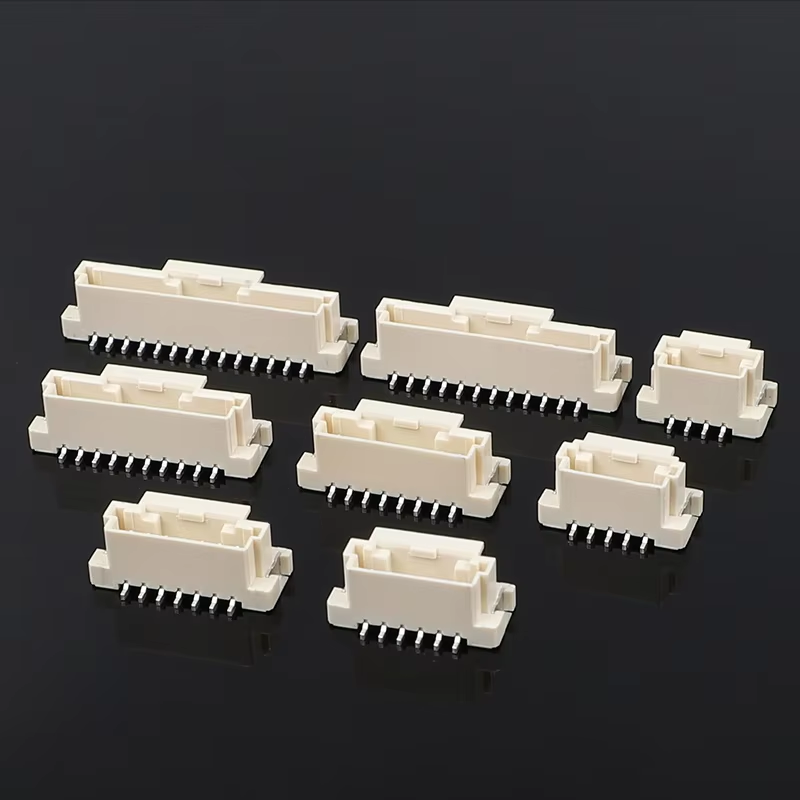

- Amplia cobertura de número de pines 2P-20P, soporta longitud de pin personalizada, opciones de recubrimiento y color de carcasa especial
- Cumple con RoHS-REACH, adecuado para requisitos de exportación al mercado global
Ventajas del Producto
- Fiabilidad antivibración: El pestillo incorporado resuelve los riesgos de conexión suelta para equipos en movimiento / expuestos a golpes en comparación con conectores solo por fricción
- Fácil de ensamblar: Confirmación clara de "clic" audible, menos errores humanos durante el ensamblaje manual, menor tasa de fallas intermitentes postventa
- Flexibilidad de diseño: Portafolio completo de 2-20P, soporta recubrimiento, color y modificación de pines personalizados para requisitos de proyectos especiales
- Estabilidad de suministro: Huella estándar compatible con soluciones convencionales de cable a placa de 2.0 mm, corto plazo de entrega para grandes volúmenes
- Equilibrio costo-rendimiento: Evita precios premium de sobre-especificación; satisface la mayoría de las demandas de interconexión de bajo voltaje interior para consumidores e industria
- Listo para exportación: Cumplimiento total para requisitos del mercado de la UE y América del Norte, informes de prueba disponibles bajo solicitud
Aplicación
- Hogar Inteligente y Electrodomésticos: pequeños electrodomésticos, cerraduras inteligentes, humidificadores, cableado interno de equipos de cocina
- IoT y Electrónica de Consumo: sensores, controladores, módulos de pantalla, dispositivos portátiles alimentados por batería
- Control Industrial e Instrumentación: módulos PLC de tamaño pequeño, instrumentos de prueba, conexiones de señal internas de panel
- Dispositivos Médicos (no implantables): dispositivos de belleza, cableado de señal interno de bajo voltaje de equipos de monitoreo
- Robótica y Automatización: cableado de actuadores de robots pequeños, conexiones de señal de ventiladores y motores
- Iluminación y módulos auxiliares de nueva energía: controlador LED, arnés de señal auxiliar de pequeña batería
Preguntas Frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente arneses de cableado). Sobre el embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
