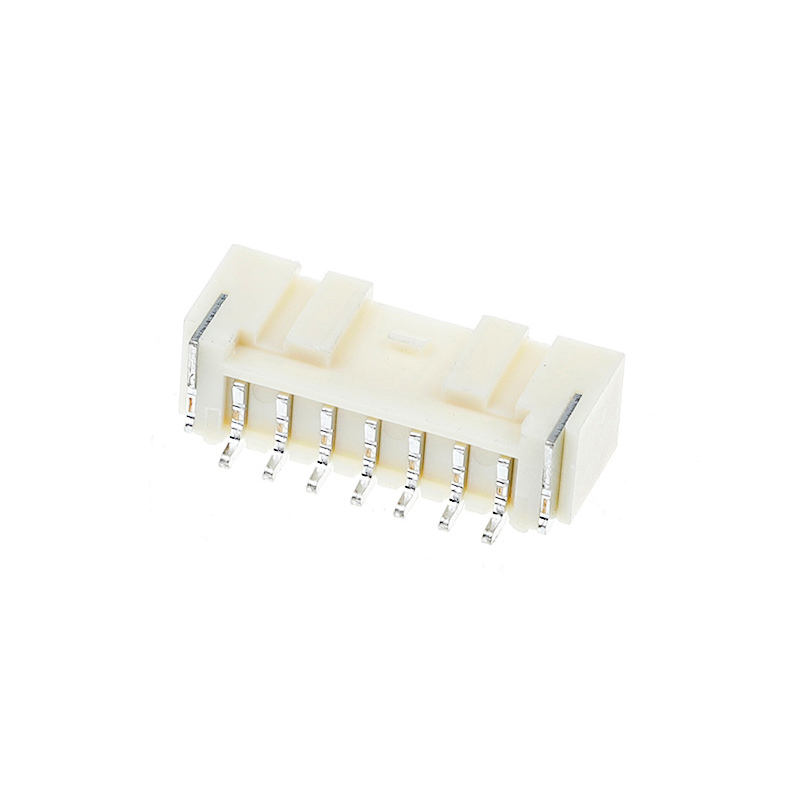

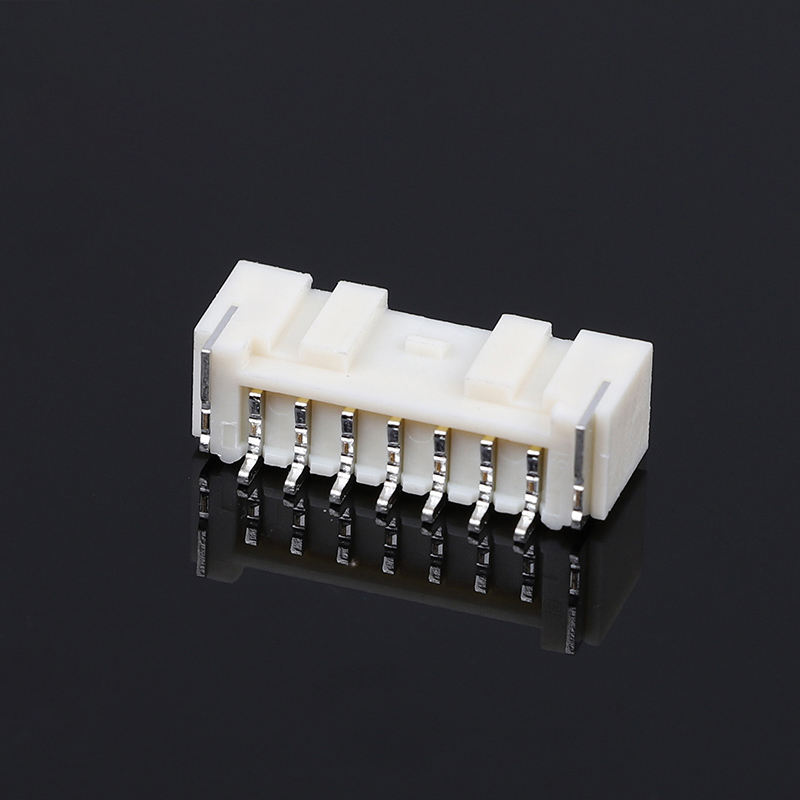

Conector de extremo de placa de iluminación LED SMT de 2,0 mm de paso horizontal SMT2P-16P con cinta PA/PAE
Puntos destacados del producto
Cabezal de placa SMT horizontal con paso de 2,0 mm, empaquetado en cinta y carrete, de 2 a 16 posiciones, optimizado para el ensamblaje de PCB de iluminación LED. Carcasa resistente a altas temperaturas, rendimiento de contacto estable, totalmente compatible con el montaje automático de alta velocidad SMT, reduce la tasa de defectos de producción para módulos de iluminación.
Especificaciones técnicas del producto
Parámetros mecánicos generales
| Artículo |
Especificación |
| Paso |
2,0 mm |
| Rango de posiciones |
2-16 P |
| Tipo de montaje |
Montaje superficial SMT horizontal / en ángulo recto |
| Embalaje |
Cinta y carrete gofrado para ensamblaje automático SMT |
| Ciclos de acoplamiento |
300 ciclos mínimo |
| Sugerencia de grosor de PCB |
1,6 mm |
| Opción de chapado |
Estañado (estándar); Chapado en oro (opcional) |
Características materiales y eléctricas
| Artículo |
Especificación |
| Material de la carcasa |
PA9T / PA10T de alta temperatura, UL94-V0 |
| Material del contacto |
Bronce fosforado |
| Corriente nominal |
3 A por pin |
| Voltaje nominal |
250 V CA/CC |
| Resistencia de contacto inicial |
≤ 15 mΩ |
| Resistencia de contacto después de la prueba ambiental |
≤ 25 mΩ |
| Resistencia de aislamiento |
≥ 1000 MΩ |
| Voltaje de resistencia |
800 V CA, 1 min, sin avería |
| Temperatura de funcionamiento |
-25 °C ~ +85 °C |
Guía ambiental y de soldadura
| Artículo |
Especificación |
| Temperatura pico de reflujo SMT |
Máx. 260 °C, permanencia ≤ 10 s |
| Condición de almacenamiento |
Temperatura -10 °C ~ +40 °C, Humedad 40-70 % HR, carrete sellado |
| Resistencia ambiental |
Resiste el estrés del ciclo térmico común de los módulos de iluminación interior; NO para exposición directa al agua en exteriores sin un recinto adicional |
| Sugerencia SMT |
Evite un volumen excesivo de pasta de soldadura para evitar puentes de estaño entre pines adyacentes |
Características del producto
- Paso estándar de 2,0 mm, posiciones: 2-16 circuitos, montaje SMT horizontal en ángulo recto de una sola fila
- Embalaje gofrado en cinta y carrete, aplicable directamente a equipos de recogida y colocación SMT de alta velocidad
- Aislante resistente a altas temperaturas UL94-V0, tolera el perfil de soldadura por reflujo SMT
- Contacto de bronce fosforado con opciones de chapado en estaño/oro, baja resistencia de contacto estable
- Clavija de polarización incorporada, evita errores de ensamblaje de acoplamiento inverso
- Huella optimizada para el diseño de PCB LED, reduce el riesgo de puentes de soldadura durante la producción en masa
- Múltiples opciones de recuento de pines, admite transmisión de señal y de baja potencia para módulos de iluminación
Ventajas del producto
- Amigable para la producción en masa: El suministro en cinta y carrete SMT elimina la colocación manual, mejora el rendimiento para los OEM de iluminación, reduce los defectos relacionados con el ensamblaje.
- Optimización orientada a la iluminación: El montaje horizontal de bajo perfil preserva el espacio vertical dentro de luminarias LED delgadas.
- Equilibrio costo-rendimiento: La versión estañada cumple la mayoría de los requisitos de iluminación LED; la variante chapada en oro está disponible para proyectos de alta vibración o de larga vida útil.
- Diseño anti-acoplamiento erróneo: La clavija de polarización evita la inserción en la dirección incorrecta en la línea de producción.
- Rendimiento eléctrico estable: La impedancia de contacto controlada reduce los riesgos de conexión intermitente para fallos en los módulos LED.

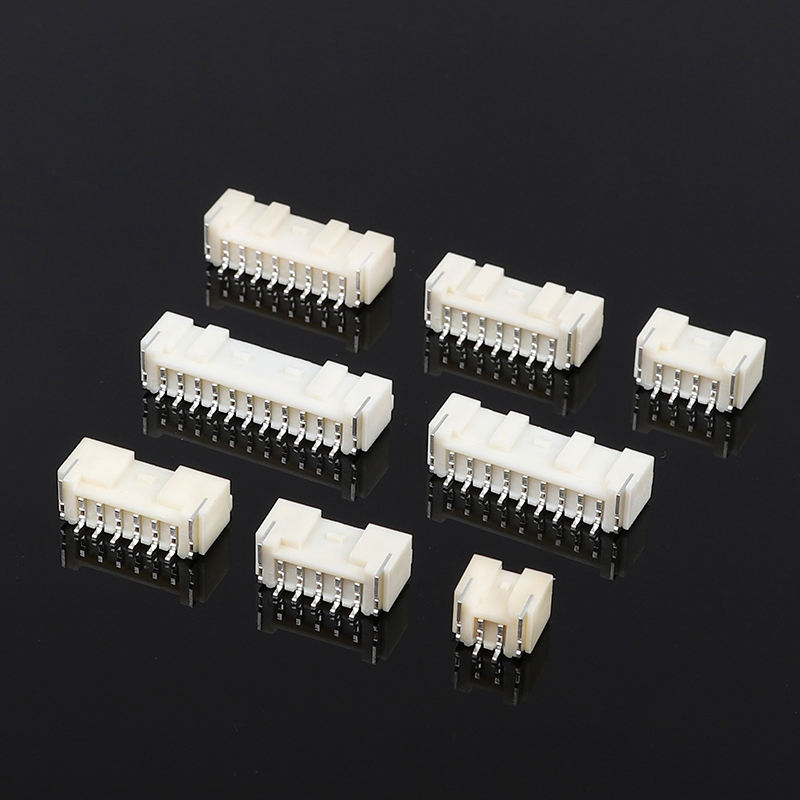

- Selección flexible del recuento de pines: 2-16P cubre desde luces indicadoras de tamaño pequeño hasta placas de controlador de iluminación multicanal.
Aplicación
- Iluminación LED: luces de panel, módulos de tira de luz, luces empotradas, iluminación de gabinetes, placas de controlador de luminarias inteligentes
- Electrónica de consumo: pequeños electrodomésticos, módulos de pantalla
- Control industrial: PCB de sensores, unidades de control compactas
- Hogar inteligente: controladores de iluminación IoT, conexión interna de dispositivos inteligentes de interior a placa
Preguntas frecuentes
1. P: ¿Tienen catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios cambian constantemente debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
