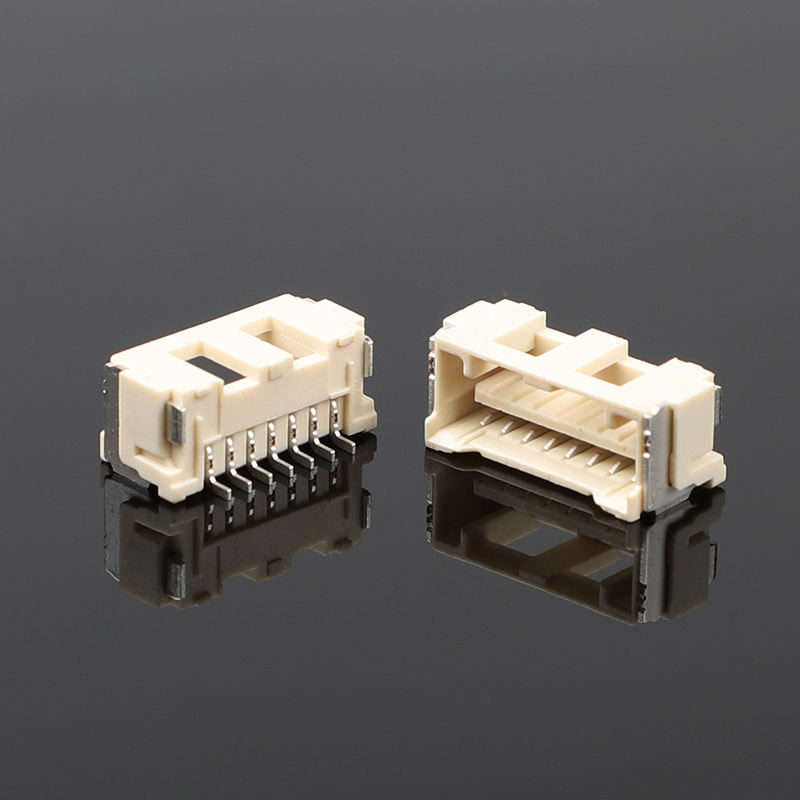

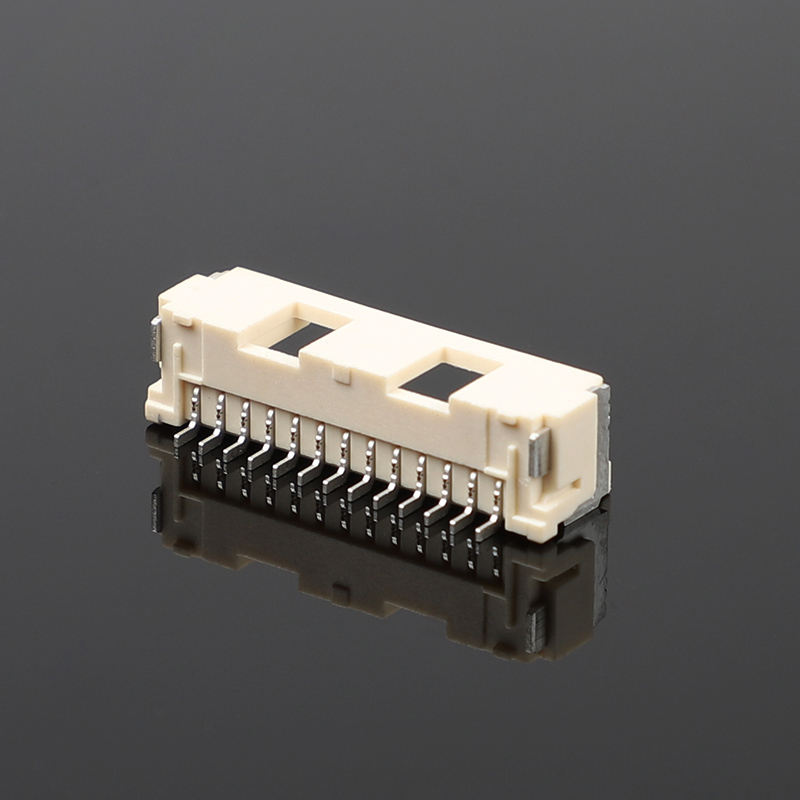

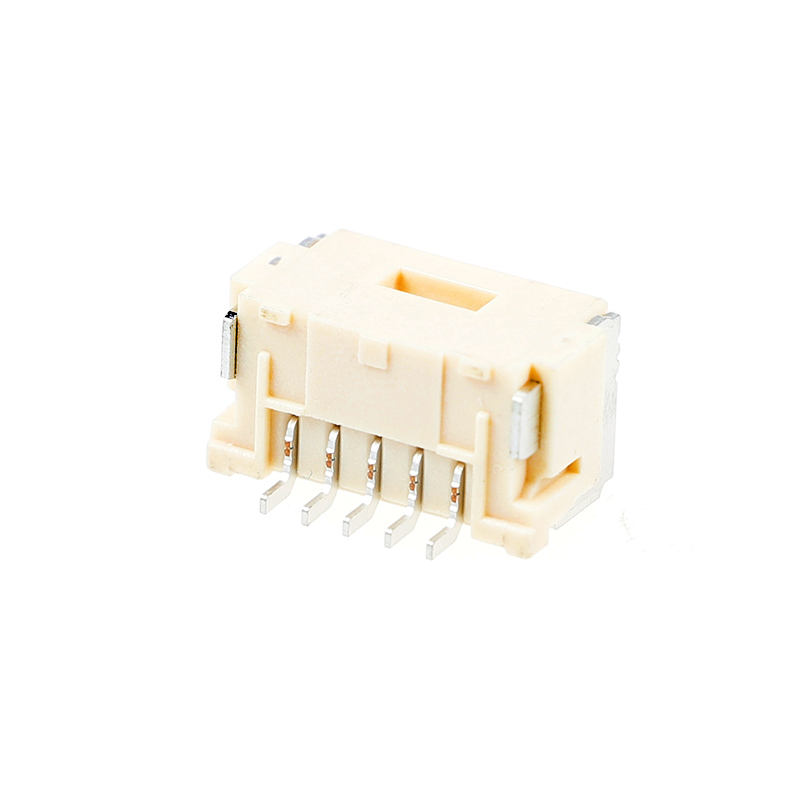

Conector de adaptador automotriz WT150BW con hebilla interior SMT horizontal de paso MX1.5mm Tipo B, resistente a la humedad, lámpara de luz 100V
Puntos destacados del producto
- Cabezal SMT horizontal tipo B de paso de 1.5 mm, diseño de bloqueo con hebilla interior antivibración para conexión de iluminación y señal automotriz
- Paquete SMT en cinta y carrete, totalmente compatible con líneas de ensamblaje SMT de alta velocidad
- Material de carcasa resistente a la humedad, rendimiento estable en entornos de cabina de vehículo húmedos
- Clasificado a 100 V CA/CC, huella compacta, recuento de pines personalizable de 2 a 15P
- Material de grado automotriz, compatible con RoHS, alternativa rentable para la serie MX1.5 convencional
Especificaciones técnicas del producto
Parámetros mecánicos generales
| Artículo |
Especificación |
| Paso |
1.5 mm |
| Tipo de montaje |
SMT horizontal / en ángulo recto |
| Método de bloqueo |
Bloqueo con hebilla interior |
| Recuento de pines disponible |
Fila única de 2-15P |
| Ciclos de acoplamiento |
Mínimo 30 ciclos |
| Grosor de PCB aplicable |
1.6 mm-2.0 mm |
| Embalaje |
SMT en cinta y carrete |
Características materiales y eléctricas
| Artículo |
Especificación |
| Material de la carcasa |
PA9T resistente a altas temperaturas, UL94V-0 |
| Material del terminal |
Bronce fosforado, capa base de Ni + chapado de Sn |
| Voltaje nominal |
100 V CA/CC |
| Corriente nominal |
2 A por pin |
| Resistencia de contacto |
≤40 mΩ (máx.) |
| Resistencia de aislamiento |
≥500 MΩ |
| Voltaje de resistencia |
500 V CA, 1 min sin avería |
Guía ambiental y de soldadura
| Artículo |
Especificación |
| Temperatura de funcionamiento |
-25 °C ~ +85 °C (incluida la temperatura de aumento de corriente) |
| Resistencia a la humedad |
Tolera entornos de cabina de alta humedad, no impermeable |
| Perfil de soldadura por reflujo |
Temperatura pico máx. 250 °C, siga la curva de reflujo estándar SMT |
| Condición de almacenamiento |
Embalaje en bolsa seca, evite la absorción de humedad antes del reflujo SMT |
| Cumplimiento |
RoHS |
Características del producto
- Estructura de bloqueo con hebilla interior incorporada, acoplamiento con clic audible, evita eficazmente la desconexión bajo vibración y choque del vehículo
- Montaje SMT horizontal en ángulo recto, ahorra espacio vertical en la PCB, ideal para diseño de cableado en dirección lateral
- Carcasa resistente a la humedad y a altas temperaturas, se adapta al entorno de trabajo húmedo interior y de carcasa de lámpara
- Embalaje en cinta y carrete, admite colocación SMT automática sin operación manual

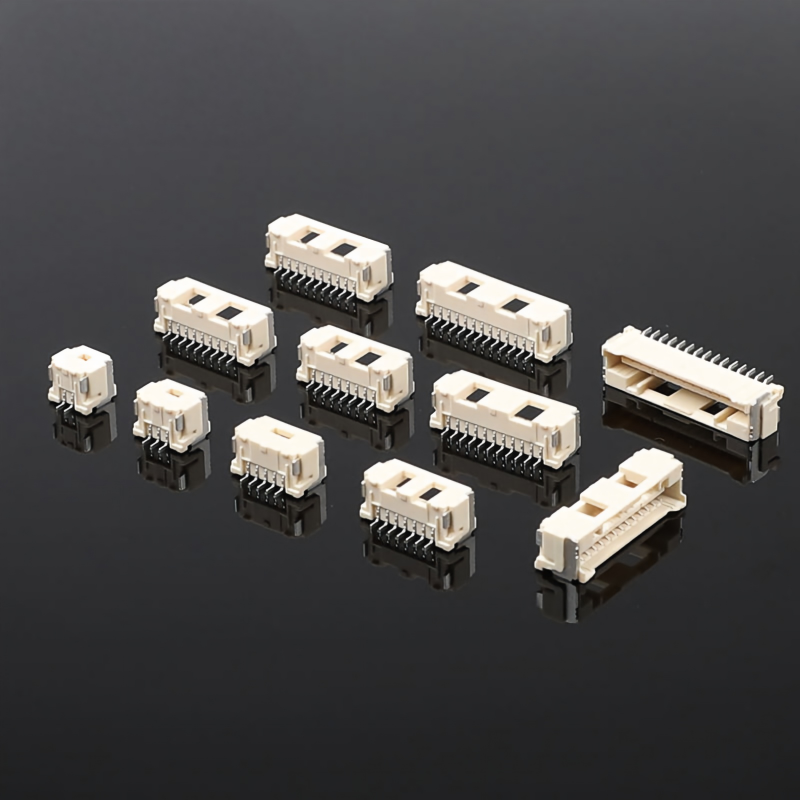

- Cobertura de múltiples pines: fila única de 2P-15P, selección flexible del recuento de pines para diferentes requisitos de canal de señal
- Las pestañas de sujeción SMT reforzadas mejoran la retención mecánica de la soldadura en la PCB
- Clasificación de polarización para evitar errores de acoplamiento durante el ensamblaje
- Compatible con RoHS, adecuado para ensamblajes electrónicos de seguridad indirecta automotriz
Ventajas del producto
- Bloqueo con hebilla interior antivibración: En comparación con las obleas SMT ordinarias sin bloqueo, evita fallos intermitentes de la señal causados por la vibración del vehículo, reduciendo el riesgo de posventa para productos de iluminación.
- Carcasa resistente a la humedad: Mejor adaptabilidad a la humedad que el material PA66 general, adecuado para entornos de cavidad de lámpara semi-sellada.
- Fabricación SMT completa: Suministro en cinta y carrete, no se necesita inserción manual, reduce el costo de mano de obra de ensamblaje para la producción en masa.
- Diseño horizontal compacto: El diseño de cable saliente horizontal ahorra altura en la PCB, se adapta a diseños de lámpara-placa de espacio reducido.
- Referencia cruzada rentable: Alternativa directa para la serie MX1.5 Tipo B convencional, admite recuento de pines personalizado y pruebas de muestras.
- Rendimiento de soldadura estable: Las pestañas de sujeción reforzadas reducen el riesgo de grietas en la unión de soldadura bajo estrés mecánico.
Aplicación
- Automotriz: Módulos de faros LED automotrices / luces traseras / luces ambientales, unidades de control electrónico interiores, conexión de señal de sensor de vehículo
- Iluminación: Módulo de iluminación LED comercial, placa controladora de lámpara inteligente
- Electrónica industrial: Módulos de sensor de tamaño pequeño, placas de control compactas
- Electrónica de consumo: Equipos inteligentes para el hogar, conexión de señal de cable a placa de tamaño pequeño
Preguntas frecuentes
1. P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2. P: No encuentro el producto en su catálogo, ¿pueden fabricar este producto para mí? R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Como referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
3. P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos 5-10 muestras gratuitas de conectores para pruebas. Pero debe pagar el costo de envío.
4. P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
5. P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Somos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. Todos nuestros productos serán probados por CCD.
8. P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre cambian debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una lista de especificaciones y precios.
9. P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el paquete. Solo hay que señalar que incurre en un costo adicional.
10. P: ¿Qué certificados tienen?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
