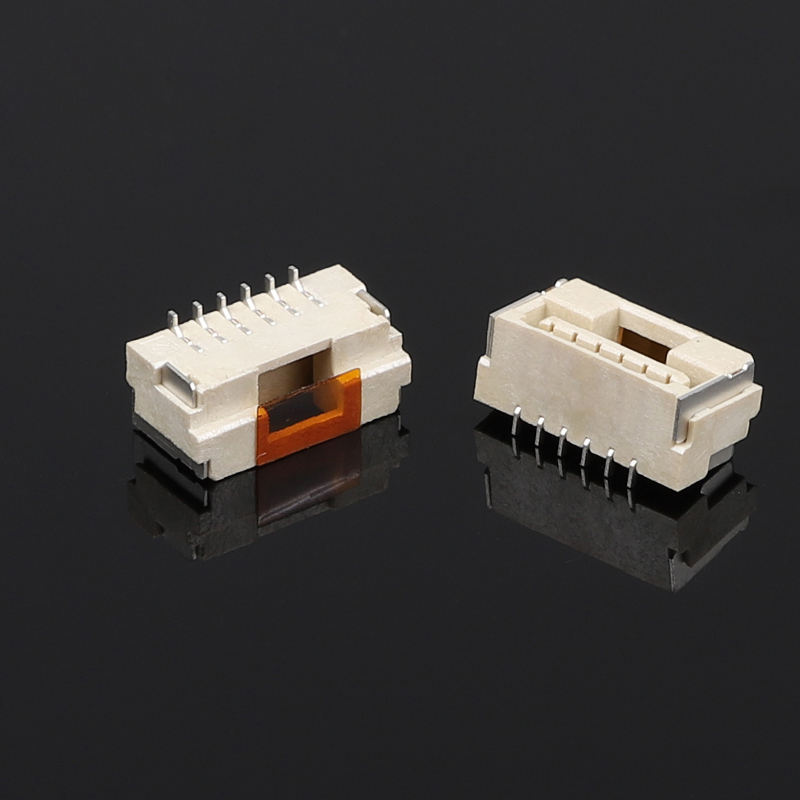

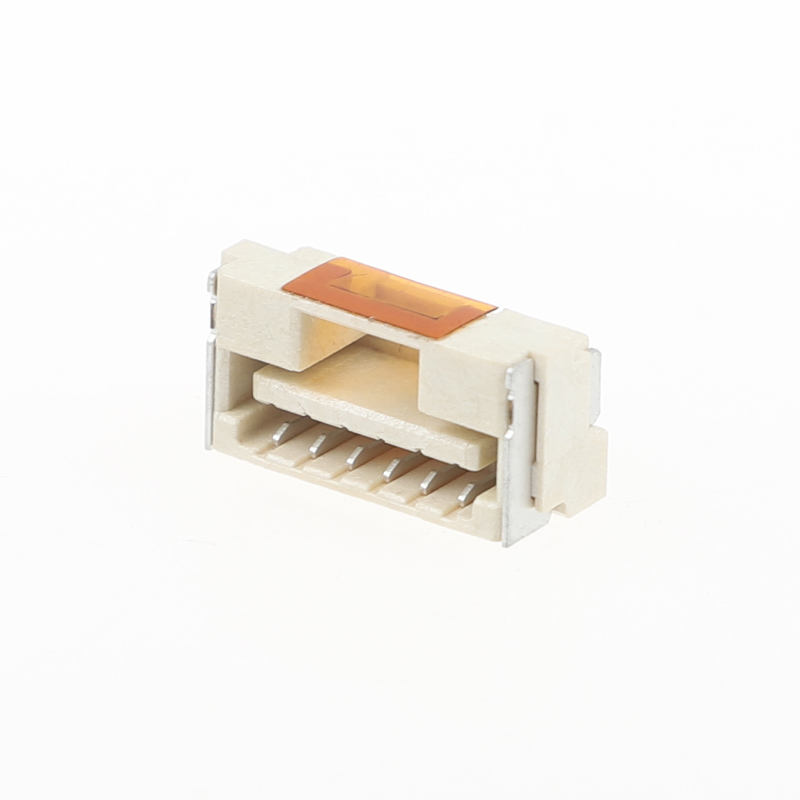

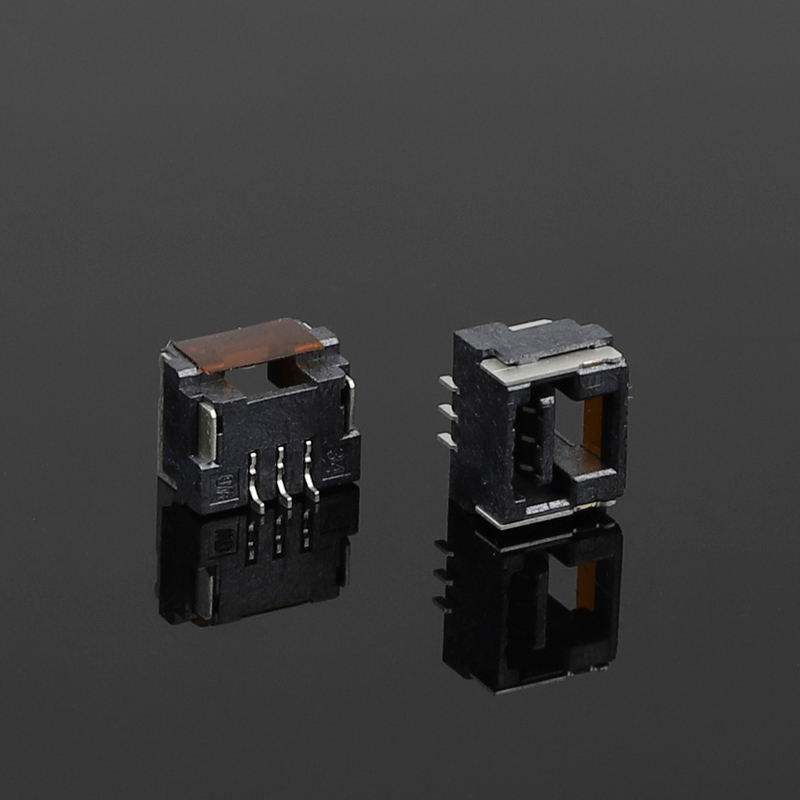

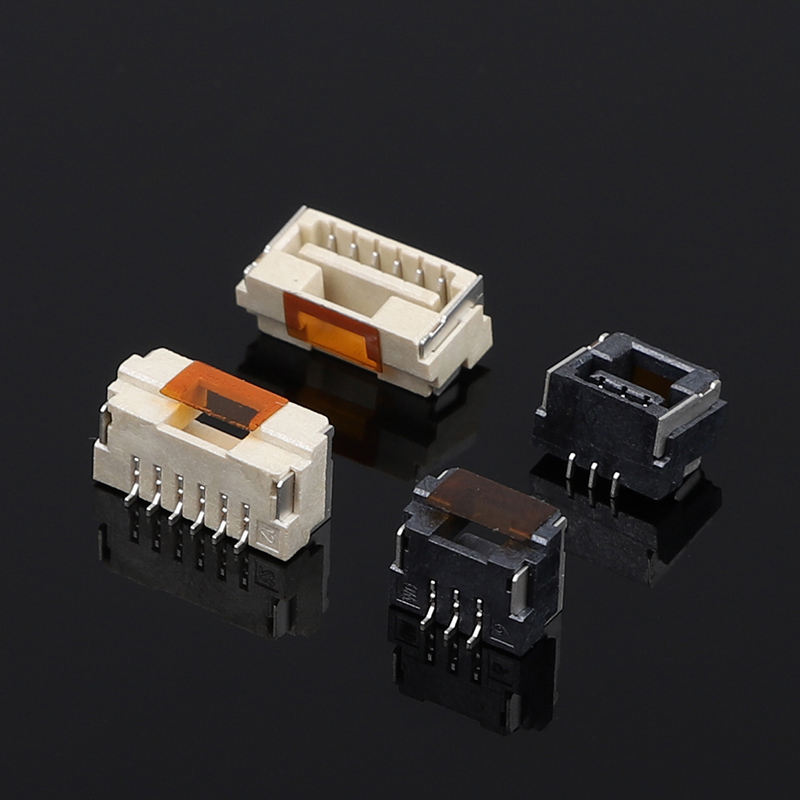

MX 1.25mm Pitch Conector SMT Horizontal con Buckle reemplaza el conector WAFER 502386
Principales características del producto
- Reemplazo directo mecánico y eléctrico de la serie de obleas Molex 502386, sin necesidad de revisión del diseño del PCB
- Instalación SMT horizontal en ángulo recto con cierre de hebilla integrado, bloqueo seguro contra vibraciones
- 1.25 mm de inclinación compacta, solución de cable a tablero de una sola fila para el diseño de PCB con espacio limitado
- Casilla de alta temperatura LCP, totalmente compatible con el proceso de soldadura por reflujo SMT estándar
- Amplio rango de recuento de alfileres 2-15P, admite opciones de recubrimiento instantáneo de estaño/oro; compatible con RoHS-REACH
- Capacidad de producción en masa estable, plazos de entrega más cortos frente a las piezas originales importadas
Especificaciones técnicas del producto
Parámetros mecánicos generales
| Punto de trabajo |
Especificación |
| El tono |
1.25 mm |
| Estilo de montaje |
SMT horizontal y en ángulo recto |
| Número de circuitos |
2 ~ 15 P |
| Dirección de apareamiento |
Cables de entrada lateral hacia el tablero |
| Tipo de bloqueo |
Cerradura de hebilla incorporada |
| Ciclos de apareamiento |
Min 30 ciclos |
| Paquete |
Cintas y bobinas en relieve |
| Flamabilidad |
Las condiciones de los productos deben ser las siguientes: |
Características materiales y eléctricas
| Punto de trabajo |
Especificación |
| Materiales para la vivienda |
LCP termoplástico de alta temperatura |
| Material de contacto |
Fósforo Bronce |
| Plastificación de contacto |
Revestimiento de estaño (estándar); opcional con destello de oro |
| Corriente nominal por pin |
1.0 A |
| Voltagem nominal |
50 V AC / DC |
| Max. Resistencia al contacto |
Se aplicarán las siguientes medidas: |
| Min. Resistencia al aislamiento |
Se aplicarán las siguientes medidas: |
| Resiste el voltaje |
250 V de corriente alterna / 1 minuto |
Guía ambiental y de soldadura
| Punto de trabajo |
Especificación |
| Rango de temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Condición de soldadura por reflujo |
Temperatura máxima 260 °C ± 5 °C, duración de 5 a 10 segundos |
| Entorno de almacenamiento |
Temperatura -10 ~ 40 °C, Humedad 30 - 70%RH, evitar la absorción de humedad |
| El cumplimiento |
RoHS y REACH |
Características del producto
- Mecanismo de bloqueo de la hebilla integrado: retroalimentación táctil clara click-in, fuerte rendimiento anti-extracción contra vibraciones y golpes mecánicos
- Diseño de la carcasa polarizada, evita el desajuste inverso durante el montaje manual o automático
- aislante resistente a altas temperaturas LCP, resistente al perfil térmico de reflujo SMT sin fusión o deformación de la carcasa
- Estructura de contacto de doble haz de fósforo-bronce, resistencia de contacto estable durante múltiples ciclos de apareamiento
- Impresión SMT horizontal en ángulo recto, 1:1 compatible con la impresión de la serie 502386, cero cambios para los PCB existentes
- Embalaje con cinta adhesiva para la recogida y colocación; múltiples opciones de longitud de alfiler y revestimiento para diversos requisitos del proyecto
- Conforme a las normas RoHS y REACH, con clasificación de retardante de llama UL 94V-0
Ventajas del producto
- Las partidas de las máquinas de la categoría 84: 100% compatibles con la serie 502386, sin rediseño de PCB, sustitución rápida de BOM para proyectos de reducción de escasez
- Mejora de la retención de la hebilla: Geometría de cierre optimizada, mejor rendimiento antivibración que las versiones genéricas de bloqueo por fricción; adecuado para dispositivos de piezas móviles
- Amistoso con la producción: Las manijas de material LCP recorren el pozo de calor; el embalaje de la cinta de bobina se ajusta a la toma y colocación SMT estándar, baja tasa de defectos de montaje
- Alternativa local rentable: Tiempo de entrega más corto en comparación con las piezas originales importadas, MOQ flexible para pedidos de prototipos y volúmenes en masa
- Opciones personalizables: Número de pines ajustable, revestimiento (lata / flash dorado), especificación personalizada de cinta de bobina disponible para proyectos especiales
Aplicación
- Electrónica de consumo: módulos para el hogar inteligente, pequeños electrodomésticos, dispositivos portátiles
- Modulos de pantalla y LCD: interconexión interna de señales para paneles de pequeño tamaño
- Control industrial: módulos de sensores compactos, pequeñas tarjetas periféricas de PLC
- Robótica y UAV: cableado de señales internas para módulos de control de vuelo y auxiliares
- Dispositivos médicos: equipos portátiles de diagnóstico y enlaces internos de señal de bajo voltaje
- Módulos auxiliares para el interior de automóviles: conexiones de señal no relacionadas con la seguridad
Preguntas frecuentes
1P: ¿Tiene un catálogo? ¿Puede enviarme el catálogo para comprobar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
2P: No encuentro el producto en su catálogo.Logue, ¿puedes hacer este producto para mí?
R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Sólo háganos saber qué producto necesita, y cuántos quiere. Si no lo tenemos, también podemos diseñar y hacer un nuevo molde para producirlo.Para su referencia, hacer un molde ordinario tomará alrededor de 35-45 días.
3P: ¿Puede proporcionar una muestra? ¿Estas muestras son gratuitas?
R: Sí, proporcionamos 5-10 pcs de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío
4P: ¿Qué hay de su plazo de entrega?
R: Los productos de stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días
5P: ¿Cómo envío mi pedido?
R: Para paquetes pequeños, envíalos por Express, como DHL, FedEx, UPS, TNT, EMS. Eso es servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Usamos cajas de exportación estándar.Somos responsables de cualquier daño del producto causado durante la entrega.
6P: ¿Qué tipo de pago acepta? ¿Puedo pagar en RMB?
A: Aceptamos T/T ((Transferencia bancaria), Western Union y PayPal. Asegúrese de que podemos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad.
8P: Necesito su lista de precios de todos sus productos. ¿Tiene una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos.y los precios siempre están cambiando debido al costo del material y la cantidadY usted puede darnos una lista de todos los artículos que necesita; vamos a confirmar cuidadosamente uno por uno y le dará una especificación y lista de precios
9P: ¿Puede hacer productos personalizados y embalaje personalizado?
R: Sí. Hemos hecho un montón de personalizado
En cuanto al embalaje personalizado, no hay problema para nosotros poner su logotipo u otra información en el paquete.Sólo tengo que señalar que incurre en costos adicionales.
10P: ¿Qué certificados tiene?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Las pruebas de calidad de los productos incluidos en la muestra se realizarán en el sitio web del fabricante.
