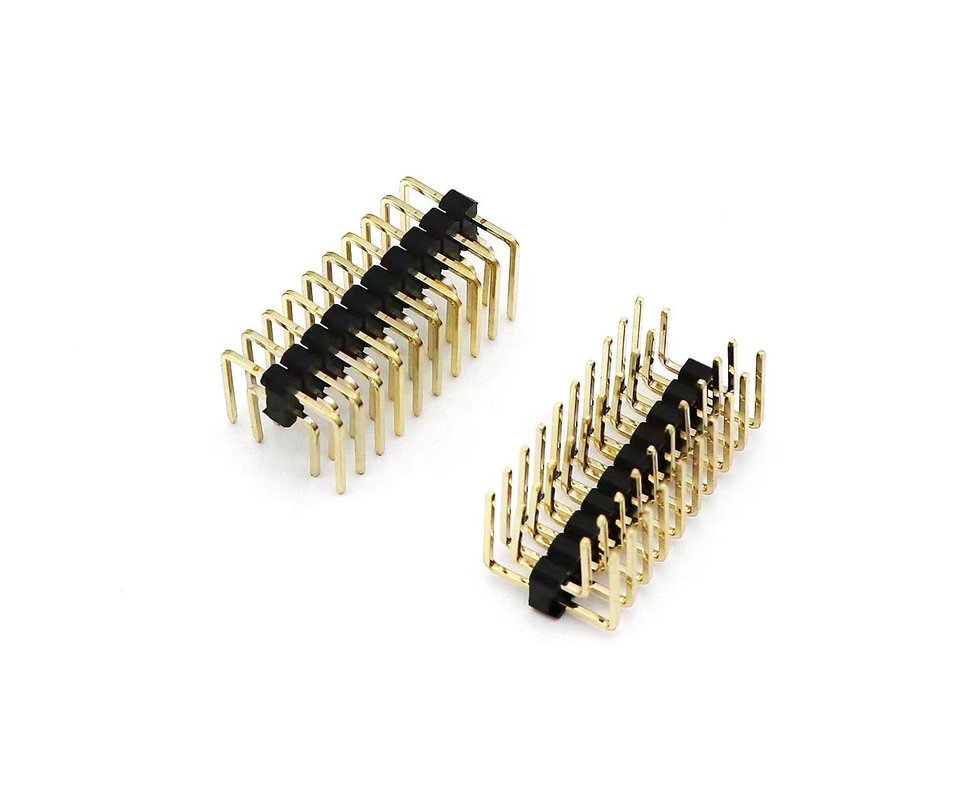

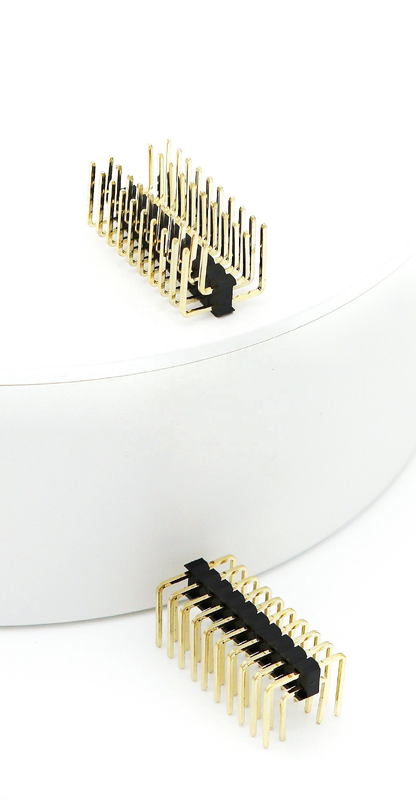

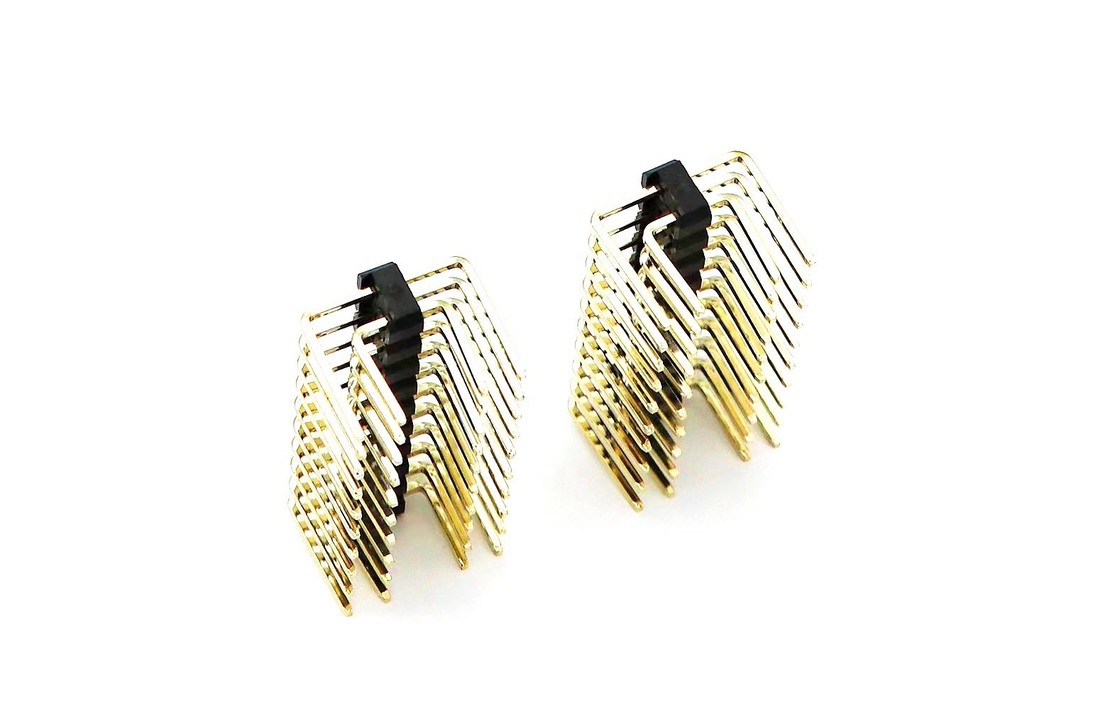

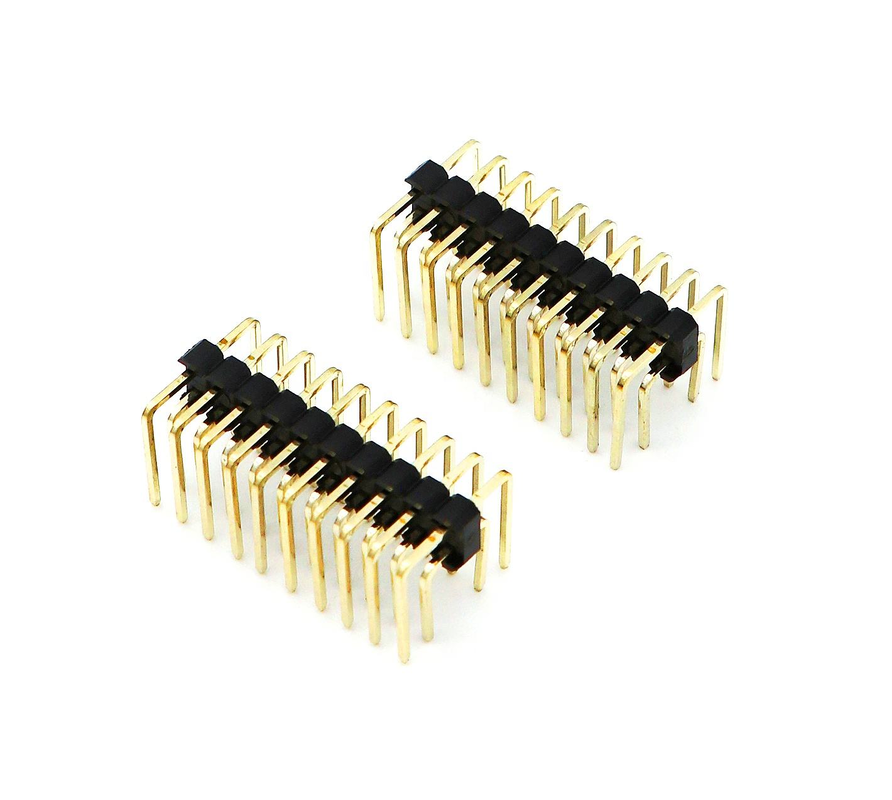

2.54mm Pitch Male Pin Header Dual Row PCB de ángulo derecho Nylon SQ0.64mm H2.5mm 2*1P-2*40P

2.54mm Pitch Conector Macho de Pines Doble Fila Ángulo Recto PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Destacar

• Paso estándar de 2.54mm, diseño de doble fila en ángulo recto de 90°, altura del aislante H2.5mm, pin cuadrado SQ0.64mm para alta estabilidad mecánica
• Amplio rango de recuento de pines: 21P-240P, cantidad de pines totalmente personalizable para diversos diseños de PCB
• Carcasa de Nylon UL94V-0, anti-deformación bajo calor de soldadura; múltiples opciones de chapado para ajuste de fiabilidad de señal
• Terminación en ángulo recto through-hole, fuerte retención en PCB, ideal para interconexión de placa a placa / cable a placa en dirección lateral
• Cumple con RoHS y REACH, soporta embalaje en bandeja/tubo para montaje manual y producción en masa

Descripción del Producto

Parámetros Mecánicos Generales

Características Eléctricas y de Material

Guía de Soldadura y Medio Ambiente

Característica del Producto

1. Estructura through-hole en ángulo recto de 90°, dirección de acoplamiento horizontal, perfecta para diseños de gabinetes de altura limitada
2. Pin de contacto sólido cuadrado SQ0.64mm, mayor resistencia a la flexión que los pines redondos, anti-deformación durante el montaje y condiciones de vibración
3. Carcasa de Nylon UL94V-0, excelente resistencia térmica, resiste la fusión durante el proceso de soldadura por ola
4. Selección flexible de conteo de pines: 21P-240P, corte parcial disponible bajo pedido
5. Múltiples acabados superficiales: estañado / flash de oro / oro selectivo en el área de acoplamiento para diferentes demandas de fiabilidad
6. Pies de soldadura through-hole estables, fuerza de sujeción mecánica superior en PCB contra golpes y vibraciones
7. Interacoplable con conectores hembra de doble fila / conectores tipo caja de 2.54mm del mercado

Ventaja del Producto

1. Diseño de pin cuadrado SQ0.64mm: En comparación con los conectores de pines redondos ordinarios, mejora la rigidez del pin, reduce el riesgo de flexión del pin durante la inserción-extracción y el montaje de la PCB, disminuye la tasa de defectos de producción.
2. Carcasa de nylon H2.5mm: La altura optimizada del aislante equilibra el posicionamiento mecánico y la resistencia al calor; evita la hinchazón o deformación del plástico en la producción en masa por soldadura por ola.
3. Estructura through-hole en ángulo recto: Proporciona una fuerza de anclaje en PCB más fuerte que los conectores SMT; adecuado para equipos con impacto de vibración, previene el riesgo de desconexión del conector.
4. Cobertura de rango completo de conteo de pines: Desde puertos de prueba de señal de bajo conteo de pines hasta interconexión de módulos de alto conteo de pines, un modelo cubre múltiples requisitos de BOM, acorta el ciclo de adquisición.
5. Solución de chapado flexible: Estañado para bienes de consumo sensibles al costo; chapado de oro selectivo para escenarios de acoplamiento repetido de grado industrial, equilibra costo y fiabilidad.
6. Alta compatibilidad: Se acopla directamente con enchufes hembra de doble fila de 2.54mm del mercado, sin trabajo de rediseño adicional para proyectos de PCB existentes.

Aplicación

• Placas de control industrial y módulos periféricos PLC
• Hardware embebido, gateway IoT y módulos de sensores
• PCBA de equipos auxiliares médicos
• Unidades de control de hogar inteligente
• Módulos auxiliares electrónicos interiores automotrices
• Instrumentos de prueba y medición
• Equipos terminales de comunicación
• Interconexión de señales de robótica

Opciones de Personalización

1. Confirmación de conteo de pines: Confirme el número exacto de pines requerido (21P-240P). Contáctenos si necesita modificación de corte parcial / longitud especial.
2. Verificación de orientación: Seleccione este modelo en ángulo recto cuando el conector de acoplamiento necesite entrada lateral; elija un conector recto para acoplamiento en dirección superior.
3. Selección de chapado:
   • Sensible al costo, acoplamiento pocas veces: elija estañado
   • Enchufar-desenchufar frecuente, ambiente húmedo / industrial: elija flash de oro o chapado de oro selectivo
4. Nota de diseño de PCB: Reserve la huella through-hole correspondiente para pin cuadrado de 0.64mm; consulte nuestro dibujo de pad de PCB proporcionado.
5. Proceso de montaje: Adopte la soldadura por ola para producción en masa; siga estrictamente el parámetro de temperatura-tiempo de soldadura para evitar daños en la carcasa de nylon.
6. Pieza de acoplamiento: Debe coincidir con un conector hembra de doble fila de 2.54mm; verifique el paso, el espaciado de filas y la dimensión del pin antes de finalizar la BOM.

Proceso de Personalización Paso a Paso

1. Recopilación de Requisitos → 2. Evaluación Técnica y Cotización → 3. Revisión y Confirmación de Dibujo 3D → 4. Molde / Herramienta y Prototipo → 5. Prueba de Muestra (contacto R, retención, reflujo) y Aprobación → 6. Producción en Masa → 7. Control de Calidad Final y Envío.

Nuestro servicio

Disponibilidad y Política de Muestras

Las muestras se enviarán a nuestros clientes de forma gratuita a su solicitud, siempre y cuando estén dispuestos a pagar el flete, o podemos pagar el flete para algunos clientes antiguos de nuestro lado, o el cliente puede pagar el flete por adelantado, y podemos enviar las muestras con nuestro mensajero también.

Garantías/Términos y Condiciones

Proporcionamos una garantía de calidad del producto.
Se garantiza una entrega rápida de 15 días.
Los términos de pago incluyen T/T, pero están sujetos a negociación, como L/C, PayPal, Western Union, y más.

Servicio Postventa

Ofrecemos un excelente servicio a través de nuestra red de oficinas y sede central.
Póngase en contacto con nuestro departamento de ventas de marketing por teléfono o correo electrónico, o si le resulta conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y una programación flexible.

Preguntas Frecuentes

P: ¿Cuál es su MOQ?

R: Nuestro MOQ suele ser de 1000 unidades, pero aceptamos pequeñas cantidades de pedido para pruebas.

P: ¿Puedo visitar su fábrica?

R: Bienvenido a visitar nuestra fábrica, y le mostraremos nuestro proceso de producción profesional, y esperamos tener una cooperación a largo plazo con usted.

P: ¿Cuál es su tiempo de muestra? ¿Cuál es su tiempo de entrega?

R: 7 días para muestras y 15-20 días para producción en masa. Depende de la cantidad.

P: ¿Cómo inspecciono mis productos?

R: Puede inspeccionar visitando la fábrica, o pedir a un tercero que inspeccione, o mediante inspección fotográfica.

P: ¿Cuánto cuesta el envío a mi país?

R: El flete será proporcionado por la empresa de transporte según su Peso Bruto y CBM.

P: ¿Cómo sé si ha enviado mi pedido?

R: El número de seguimiento (DHL, UPS, FedEx, TNT, EMS, etc.), la guía aérea o el conocimiento de embarque marítimo se le enviarán tan pronto como sus productos se envíen. También hacemos seguimiento de la entrega y le mantenemos informado. Se proporciona un servicio postventa útil. Apoyamos lo que vende.

P: ¿Puedo hacer productos personalizados?

 R: Claro, solo envíenos su dibujo o muestra.
