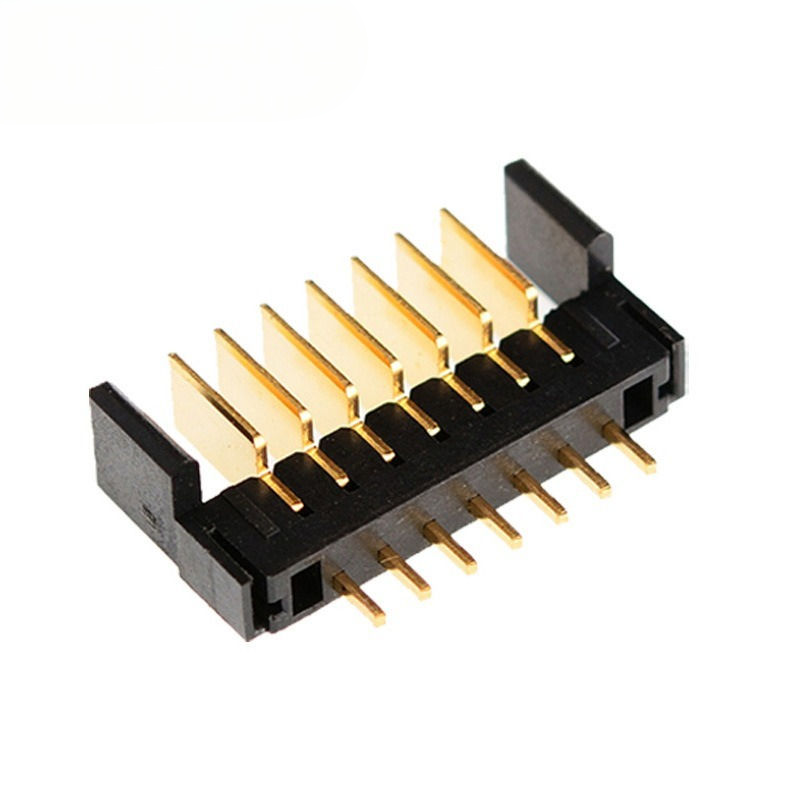

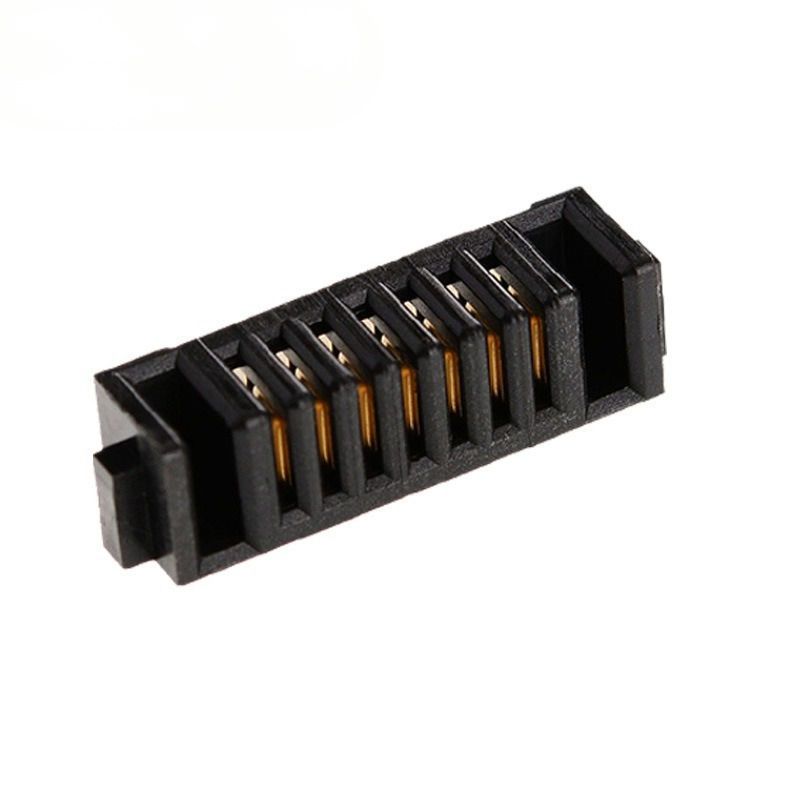

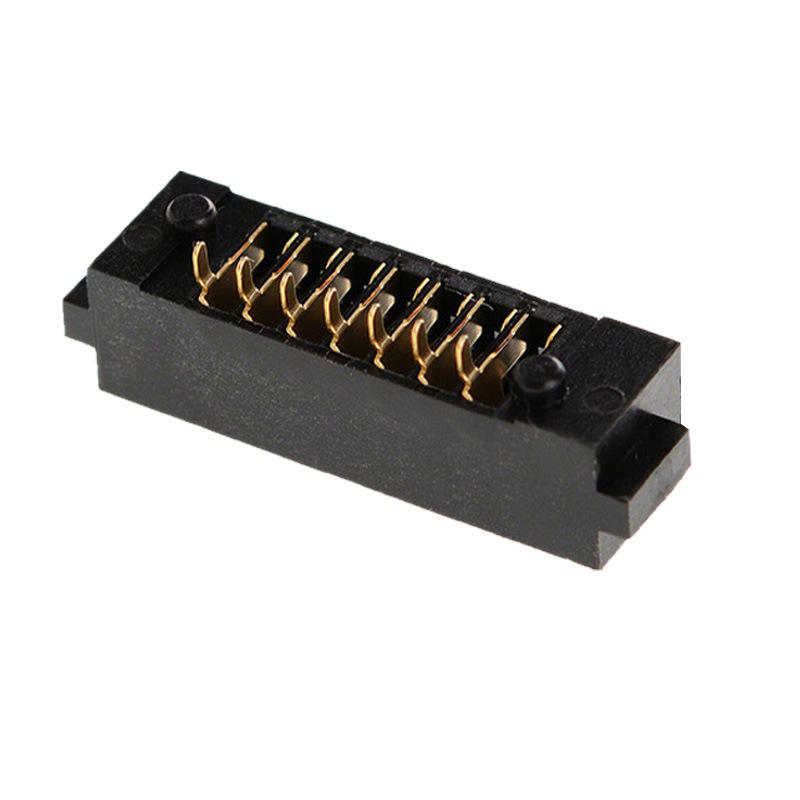

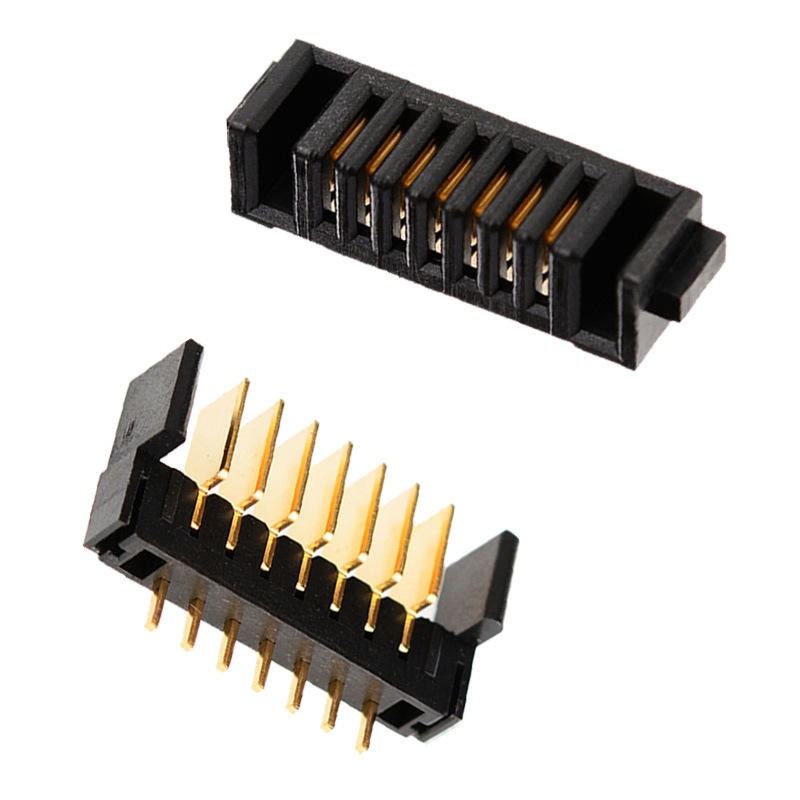

7-PIN Bloqueo de huellas dactilares Conector del portabatería 2.0mm Espaciador Insertar Cuchilla PBT Material Fosforo Contatos de bronce

7-PIN Bloqueo de huellas dactilares Conector del portabatería 2.0mm Espaciador Insertar Cuchilla PBT Material Fosforo Contatos de bronce

Lo más destacado

• 2Portador de batería de 7 pines con cuchilla de inserción de 0,0 mm de anchura, hecho a medida para módulos de batería de litio con bloqueo de huellas dactilares
• Las vigas de contacto de fósforo-bronce, presión de resorte estable, baja resistencia al contacto contra vibraciones y desconexión por caída
• En el caso de las máquinas de soldadura, el valor de la presión de soldadura se calculará en función de la temperatura de su interior.
• Estructura de envoltorio anti-incidencia, evita daños al conjunto inverso de la batería para líneas de producción en masa de bloqueo inteligente
• Conformidad RoHS, rendimiento constante para proyectos OEM y ODM de bloqueo inteligente de gran volumen

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de medio ambiente y soldadura

Características del producto

1. 7 posiciones, estructura de cuchilla de inserción con inclinación de 2,0 mm, acoplamiento directo de la cuchilla de la batería, no se necesita ningún arnés de alambre adicional
2. Contactos C5191 de fósforo-bronce, buena retención de muelles, resiste la relajación después de miles de ciclos de inserción-extracción
3. Casilla PBT negra (UL94‐V0), adecuada para el proceso de soldadura por ondas, estabilidad dimensional bajo fluctuaciones de temperatura
4. Sábana incorporada para evitar la inserción inversa de la batería
5. Pinos de PCB perforados, anclajes sólidos de soldadura, antiaflojamiento bajo vibración del movimiento mecánico del candado de la puerta
6. Geometría optimizada del haz de contacto, calefacción más baja con alimentación continua de bloqueo inteligente en modo de espera y corriente máxima de descarga del motor
7. Compatible con RoHS y REACH, admite el embalaje de bandejas/bolsas de grandes lotes para líneas de ensamblaje SMT/por agujeros

Ventaja del producto

1. Ajuste orientado al bloqueo inteligente: Geometría de contacto de la cuchilla optimizada para escenarios de intercambio de baterías de bloqueo de huellas dactilares; fuerza de contacto ajustada para evitar cortes de energía intermitentes causados por vibraciones del cierre de la puerta.
2. Superioridad del muelle de fósforo-bronce: Mejor resistencia a la tensión-relajación que el latón; mantiene un rendimiento de contacto estable después de reemplazos repetidos de la batería a largo plazo.
3. Estabilidad térmica del PBT: Resiste la deformación de la carcasa durante la soldadura en onda; evita el desplazamiento de los pines, lo que conduce a una soldadura deficiente en la producción en masa.
4. Diseño mecánico a prueba de fallos: La función de protección contra errores de inserción reduce la tasa de defectos en la línea de montaje, protege el costoso IC de la placa principal de daños por voltaje inverso.
5. Personalización flexible: soporte para el ajuste del número de pines, modificación del grosor de la chapa, embalaje especial; rápida toma de muestras para la validación del proyecto de bloqueo inteligente.
6. Balanza de costes y rendimiento: Suministro directo de fábrica; calidad estable para OEM de mediana y alta gama de bloqueo de huellas dactilares, sin redundancia de especificaciones excedentarias para aumentar el costo del BOM.

Aplicación

• Cerraduras inteligentes de huellas dactilares, cerraduras de control de acceso con contraseña (aplicación principal)
• Conjuntos de baterías de litio inteligentes para cerrar puertas
• Modulos portátiles de IoT alimentados por baterías
• Dispositivos inteligentes de seguridad del hogar
• Equipo de sensores inteligentes de baja potencia
• Electrónica de consumo de pequeño tamaño que requiere conexión a batería tipo cuchilla

Opciones de personalización

1. Confirmación del paso: debe adoptar una cuchilla de acoplamiento de 2,0 mm; no mezclar con conectores de baterías de paso de 2,54 mm.
2. Verificar la definición del número de pines: confirmar la asignación de señal/potencia de 7 pines entre la lámina de la batería y el esquema del PCB; el pin-out se puede personalizar.
3. Verificación del montaje: este modelo es de tipo de agujero a través; la huella del diseño del PCB sigue estrictamente nuestro dibujo proporcionado.
4. Selección del revestimiento: revestido de oro estándar para el entorno interior de bloqueo inteligente; mejora el grosor del oro si se utiliza en regiones costeras de alta humedad.
5. Margen de corriente: cuando se produzca la corriente pico instantánea del motor, reserve ≥ 40% de margen de corriente por perno en su diseño.
6. Nota de ensamblaje: se debe utilizar un sistema mecánico incorporado a prueba de tontos; no se debe forzar la inserción de la lámina de la batería en posición inversa.
7. Primero muestra: realizar una prueba de envejecimiento y vibración en la máquina real con las muestras antes de su liberación en serie.

Proceso de paso personalizado

1. Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación del dibujo 3D → 4. Molde / herramienta y prototipo → 5. Prueba de muestra (contacto R, retención, reflujo) y aprobación → 6.Producción en masa → 7- Final de control y envío.
