Encabezado de pines de PCB 1.0mm Pin doblemente doblado SMT 180 grados 90 grados PBT Material Fosforo Bronce Contactos longitud del pin personalizable

Conector de PCB de 1.0 mm, doble fila, pines doblados, SMT, 180 grados, 90 grados, material PBT, contactos de bronce fosforado, longitud de pin personalizable

Destacar

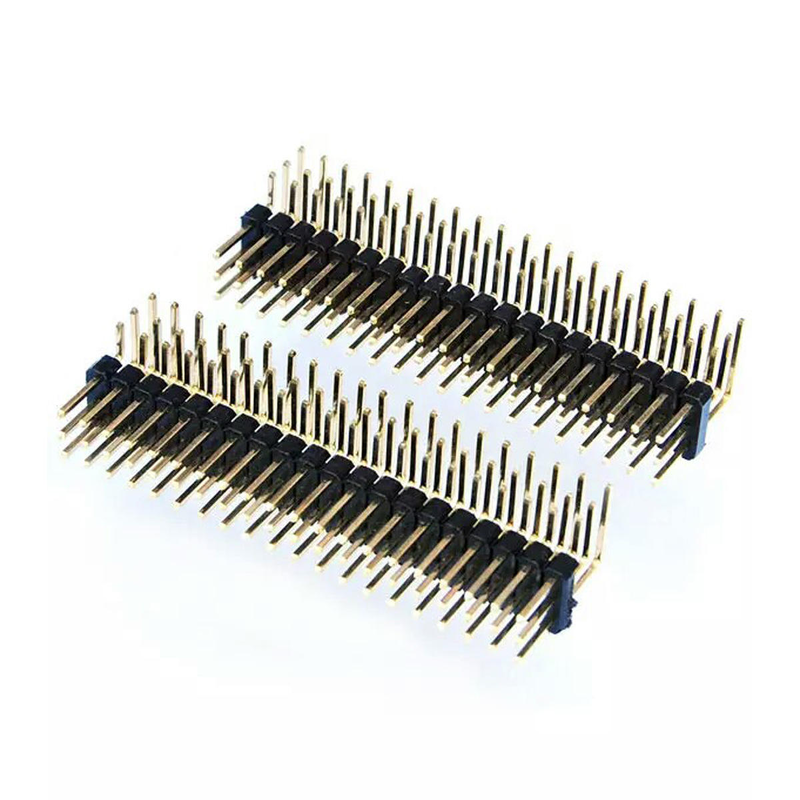

• SMT de doble fila y paso fino de 1.0 mm, soportaTerminación SMT en ángulo recto de 90° y plana de 180°para un diseño de PCB flexible
• Contactos de bronce fosforado, rendimiento de resorte estable, antifatiga para ciclos de acoplamiento a largo plazo
• Aislante PBT UL94V-0, excelente resistencia al calor de reflujo, apto para ensamblaje masivo de reflujo SMT
• Totalmente personalizable: longitud de pin, número de pines, acabado de chapado, embalaje en cinta y carrete disponible
• Control estricto de coplanaridad para pick-and-place SMT, menor tasa de defectos de ensamblaje para producción de alto volumen

Descripción del producto

Parámetros mecánicos generales

Características materiales y eléctricas

Guía de entorno y soldadura

Característica del producto

1. Doble fila de 1.0 mm de paso fino, ahorra espacio en la PCB para diseño de alta densidad

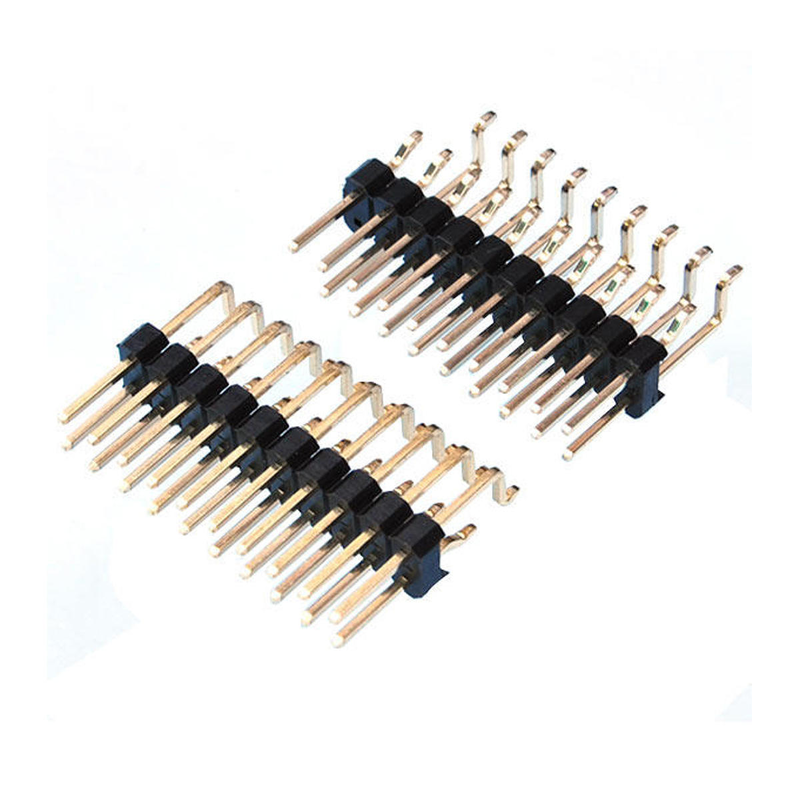

2. Dos estilos de pines doblados: SMT en ángulo recto de 90° / plano de 180°, cumplen con diferentes requisitos de diseño de borde de PCB
3. Contactos de bronce fosforado: elasticidad superior, resisten la relajación de tensión bajo vibración y ciclos de temperatura
4. Carcasa termoplástica PBT UL94V-0, soporta la temperatura estándar de soldadura por reflujo SMT
5. Estricta coplanaridad para terminales SMT, compatible con equipos automáticos de pick-and-place
6. Personalización flexible: longitud de pin, PIN, chapado de estaño/oro, opciones de embalaje en cinta y carrete / tubo
7. Cumple con RoHS y REACH, cumple con los requisitos ambientales electrónicos globales

Ventaja del producto

1. Flexibilidad de diseño: pines SMT doblados duales (90°/180°), resuelven desafíos de conexión de borde de placa con espacio limitado, evitan costos de perforación de agujeros pasantes
2. Fiabilidad de contacto: contacto de bronce fosforado en lugar de latón ordinario, menor riesgo de fatiga del resorte bajo vibración para dispositivos de grado industrial
3. Amigable para producción en masa: control estricto de coplanaridad SMT, adaptación a pick-and-place y reflujo automáticos, reduce juntas de soldadura defectuosas en fabricación de alto volumen
4. Personalización rentable: ajuste la longitud del pin, la cantidad de pines y el chapado según el requisito de la lista de materiales (BOM), sin necesidad de rediseñar la huella de la PCB
5. Estabilidad térmica: la carcasa de PBT mantiene la estabilidad dimensional durante el reflujo, sin deformación ni ampollas en comparación con carcasas de plástico baratas

Aplicación

• Módulos de control industrial y PCB de sensores
• Dispositivos inteligentes IoT, electrónica vestible
• Ensamblajes de circuitos compactos médicos
• Unidades auxiliares electrónicas interiores de automoción
• Instrumentación portátil, equipos de prueba y medición
• Placas periféricas de comunicación, módulos de sistemas embebidos

Opciones de personalización

1. Confirmar tipo de pin doblado: elegirÁngulo recto de 90° para conexión de placa lateral horizontal; elegirSMT plano de 180° para montaje en superficie de bajo perfil. Un ángulo incorrecto causa desajuste en el diseño de la PCB.
2. Definir el número exacto de pines: doble fila = 2 × N posiciones; especificar el número total de posiciones al enviar la consulta.
3. Confirmar la dimensión de la longitud del pin: la longitud del pin de acoplamiento y la longitud de la cola de soldadura SMT son personalizables; proporcionar referencia de dibujo si está disponible.
4. Seleccionar chapado: Chapado de estaño para productos de consumo con pocos ciclos de acoplamiento; chapado de oro para entornos industriales con alta vibración y humedad para prevenir la oxidación.
5. Emparejar con la parte de acoplamiento: emparejar con el conector hembra de doble fila de paso de 1.0 mm correspondiente; verificar la dimensión de acoplamiento antes del bloqueo final de la lista de materiales.
6. Para producción SMT: usar embalaje en cinta y carrete para montaje automático; embalaje en tubo para pruebas de prototipos / lotes pequeños.

Proceso de personalización paso a paso

1. Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación de dibujo 3D → 4. Molde / Herramientas y prototipo → 5. Prueba de muestra (contacto R, retención, reflujo) y aprobación → 6. Producción en masa → 7. Control de calidad final y envío.

Nuestro servicio

Disponibilidad y política de muestras

Las muestras se enviarán a nuestros clientes de forma gratuita a petición, siempre que estén dispuestos a pagar el flete, o podemos pagar el flete para algunos clientes antiguos de nuestra parte, o el cliente puede pagar el flete por adelantado, y podemos enviar las muestras con nuestro mensajero también.

Garantías/Términos y condiciones

Ofrecemos una garantía de calidad del producto.
Se asegura una entrega rápida de 15 días.
Los términos de pago incluyen T/T, pero están sujetos a negociación, como L/C, PayPal, Western Union y más.

Servicio postventa

Se ofrece un servicio excelente a través de nuestra red de oficinas y la sede central.
Póngase en contacto con nuestro departamento de ventas de marketing por teléfono o correo electrónico, o si le resulta conveniente, visite nuestra oficina.
Además del servicio amable, ofrecemos los precios más competitivos y una programación flexible.
