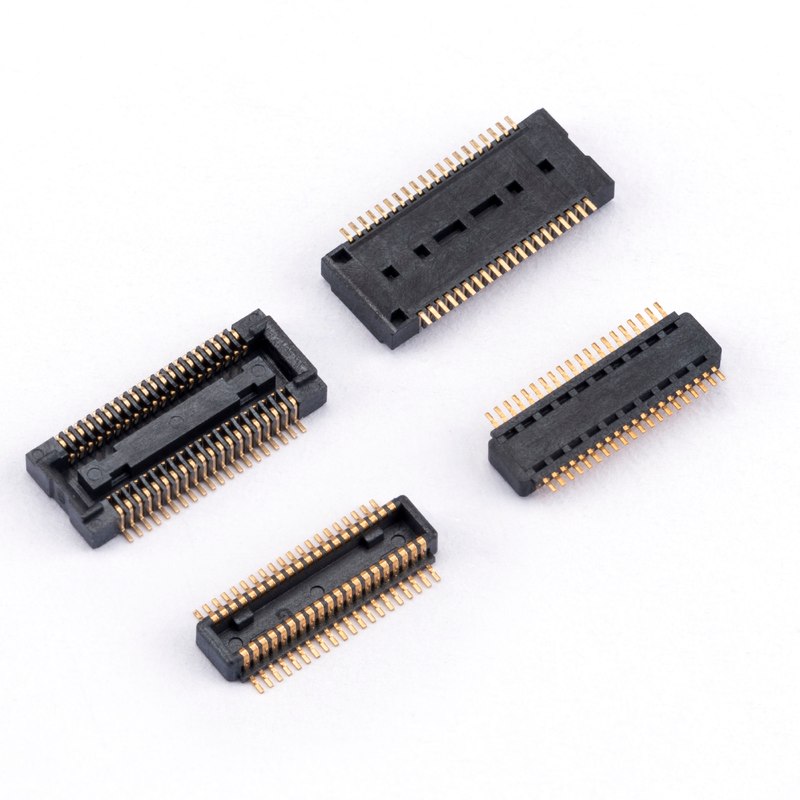

Conector PCB Macho-Hembra de Doble Fila Vertical SMT Impermeable de 0.4mm Chapado en Oro
Descripción del Producto
| Artículo |
Especificación |
| Tipo de Producto |
Conector Placa a Placa / Conector BTB |
| Estilo del Conector |
Par Macho y Hembra |
| Paso |
0.4mm |
| Número de Filas |
Doble Fila |
| Tipo de Montaje |
SMT (Tecnología de Montaje Superficial) |
| Dirección de Montaje |
Vertical / 180° |
| Material del Contacto |
Aleación de Cobre / Bronce Fosforado |
| Recubrimiento del Contacto |
Chapado en Oro |
| Material del Aislante |
LCP (Polímero de Cristal Líquido) |
| Color del Aislante |
Negro |
| Altura del Conector |
Personalizado según los requisitos de la aplicación |
| Posiciones de Contacto |
Múltiples Recuentos de Pines Disponibles |
| Temperatura de Operación |
Típica -40°C a +85°C (dependiendo del modelo) |
| Voltaje Nominal |
Hasta 30V–60V (dependiendo del modelo) |
| Corriente Nominal |
Hasta 0.3A/contacto (diseño típico de paso fino) |
| Resistencia de Contacto |
Aprox. ≤90mΩ (dependiendo del modelo) |
| Resistencia de Aislamiento |
≥50MΩ |
| Voltaje de Soporte |
Rango de 100–150V AC (dependiendo del modelo) |
| Durabilidad |
30–50 ciclos de acoplamiento (dependiendo del modelo) |
| Embalaje |
Cinta y Carrete para ensamblaje SMT |
El conector placa a placa es el producto de conector más potente de todos los productos de conectores. Se utiliza principalmente en sistemas de energía, redes de comunicación, fabricación financiera, ascensores, automatización industrial, equipos médicos, equipos de oficina, electrodomésticos, etc. Fabricación militar y otras industrias. Actualmente, el espaciado principal de los conectores placa a placa es de 0.4mm, 0.5mm, 0.8mm, 1.00m, 1.27mm y así sucesivamente.
Característica
1. Conexión Vertical de PCB que Ahorra Espacio
El diseño vertical SMT placa a placa permite conectar dos PCBs en una configuración apilada, lo que lo hace adecuado para productos donde el espacio de la PCB es limitado.
Aplicaciones típicas:
- Sistemas embebidos compactos
- Controladores industriales
- Dispositivos inteligentes
- Equipos electrónicos portátiles
2. Opciones Flexibles de Altura de Apilamiento
El conector admite múltiples alturas de acoplamiento:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
Esto permite a los ingenieros seleccionar el espaciado de PCB adecuado según la estructura de la carcasa y los requisitos de diseño de componentes internos.
3. Compatibilidad con Fabricación SMT
El diseño del terminal SMT admite procesos automatizados de montaje superficial, lo que ayuda a simplificar el ensamblaje de PCB y mejorar la eficiencia de producción.
Los conectores SMT BTB comunes utilizan opciones de embalaje en cinta y carrete para equipos de colocación automatizada.
Términos de pago y entrega
1. Tiempo de Entrega: 3-15 días hábiles después de la confirmación del pedido y la recepción del pago.
2. Términos Comerciales: FOB Shenzhen o EXW.
3. Plazo de Pago: 100% T/T por adelantado antes de la producción.
4. Forma de Pago: T/T, PayPal, Western Union u otros métodos.
5. Muestras: Las muestras están disponibles para verificar la calidad y especificación, y son gratuitas para 1-30 piezas.
6. Embalaje: Interior: Bolsa de PE, Bandeja, Tubo, Caja, Cinta+Carrete. Exterior: Cartón de exportación
7. Método de Envío: UPS, DHL, FEDEX, EMS y transporte aéreo y transporte marítimo.
Guía de Selección Técnica
Conector Placa a Placa de Paso 0.4mm
Recomendado para:
- Electrónica de consumo ultradelgada
- Dispositivos portátiles
- Módulos de pantalla compactos
- Electrónica vestible
Ventajas:
- Mayor densidad de contactos
- Menor área ocupada por la PCB
- Adecuado para diseños miniaturizados
Conector BTB de Paso 0.5mm
Recomendado para:
- Módulos de control industrial
- Equipos de comunicación
- Dispositivos de computación embebida
- Productos electrónicos inteligentes
Ventajas:
- Equilibrio entre tamaño y resistencia mecánica
- Opciones flexibles de recuento de pines
- Adecuado para conexión de PCB de alta densidad general
Conector Placa de Paso 0.8mm
Recomendado para:
- Electrónica industrial
- Módulos automotrices
- Equipos de servidor y computación
- Aplicaciones con requisitos mecánicos más altos
Ventajas:
- Estructura de acoplamiento más robusta
- Adecuado para diseños con mayor recuento de pines
- Ensamblaje más fácil en comparación con conectores de paso ultrafino
Aplicaciones
Electrónica Industrial
- Placas de control industrial
- Equipos de automatización
- Controladores embebidos
- Instrumentos de medición
Equipos de Comunicación
- Dispositivos de red
- Módulos de comunicación
- Unidades de procesamiento de señales
Electrónica de Consumo
- Terminales inteligentes
- Dispositivos electrónicos portátiles
- Módulos de pantalla
- Sistemas embebidos
Hardware Relacionado con IA y Computación
Las aplicaciones potenciales incluyen:
- Dispositivos de computación de borde de IA
- Controladores de IA embebidos
- Hardware de terminales inteligentes
- Módulos de computación compactos
Ventaja
Diseño Compacto de Paso 0.8mm para Diseño de PCB que Ahorra Espacio
La estructura de paso de 0.5mm permite integrar más contactos de señal en un área de PCB limitada en comparación con los conectores de paso más grandes convencionales.
Esto lo hace adecuado para:
- Controladores industriales compactos
- Sistemas de computación embebida
- Módulos de comunicación
- Dispositivos electrónicos inteligentes
Los conectores BTB de paso fino se seleccionan comúnmente para aplicaciones que requieren un tamaño de PCB reducido y una mayor densidad de componentes.
Conexión Modular Fiable de PCB a PCB
El diseño de acoplamiento macho/hembra permite la conexión directa entre dos PCBs, soportando arquitecturas electrónicas modulares.
Los beneficios típicos del diseño incluyen:
- Requisitos de cableado reducidos
- Ensamblaje interno simplificado
- Mejora de la utilización del espacio
- Integración de módulos más fácil
Compatible con SMT para Fabricación Automatizada
La estructura de terminación SMT permite la compatibilidad con las líneas de ensamblaje de PCB modernas, incluyendo procesos automatizados de colocación y soldadura por reflujo.
Esto ayuda a los fabricantes a optimizar:
- Eficiencia de producción
- Consistencia del ensamblaje
- Flujo de trabajo de fabricación de PCB
Preguntas Frecuentes
P: ¿Tienen un catálogo? ¿Pueden enviarme el catálogo para revisar todos sus productos?
R: Sí, puede contactarnos en línea o enviar un correo electrónico para obtener el catálogo.
P: No encuentro el producto en su catálogo. ¿Pueden fabricar este producto para mí?R: Nuestro catálogo muestra la mayoría de nuestros productos, pero no todos. Simplemente háganos saber qué producto necesita y cuántos desea. Si no lo tenemos, también podemos diseñar y fabricar un nuevo molde para producirlo. Para su referencia, fabricar un molde ordinario tomará aproximadamente 35-45 días.
P: ¿Pueden proporcionar una muestra? ¿Son gratuitas estas muestras?
R: Sí, proporcionamos de 5 a 10 piezas de muestras gratuitas de conectores para pruebas. Pero usted tiene que pagar el costo de envío.
P: ¿Qué hay de su tiempo de entrega?
R: Los productos en stock se entregan en 1 día; los productos personalizados se entregan en 5-7 días.
P: ¿Cómo se envía mi pedido?
R: Para paquetes pequeños, envíelos por Express, como DHL, FedEx, UPS, TNT, EMS. Es un servicio puerta a puerta. Para paquetes grandes, podemos enviarlos por aire o por mar. Utilizamos cartones de exportación estándar. Seremos responsables de cualquier daño al producto causado durante la entrega.
6. P: ¿Qué tipo de pago aceptan? ¿Puedo pagar en RMB?
R: Aceptamos T/T (transferencia bancaria), Western Union y PayPal. Por favor, asegúrese de que podamos recibir la misma cantidad que la factura. Y puede pagar en RMB. No hay problema.
7. P: ¿Qué tal el control de calidad de su empresa?
R: Obedecemos estrictamente ISO9001, IQC, OQC, IPQC, QA ocupan el 10% de nuestro departamento de calidad. La prueba CCD se aplica al 99% de las aplicaciones de productos de nuestra empresa.
P: Necesito su lista de precios de todos sus productos. ¿Tienen una lista de precios?
R: No tenemos una lista de precios de todos nuestros productos. Debido a que tenemos tantos artículos, es imposible hacer todos sus precios en una lista, y los precios siempre están cambiando debido al costo del material y la cantidad. Y puede darnos una lista de todos los artículos que necesita; confirmaremos cuidadosamente uno por uno y le daremos una especificación y lista de precios.
P: ¿Pueden fabricar productos personalizados y embalajes personalizados?
R: Sí. Hemos fabricado muchos productos personalizados para nuestros clientes anteriormente (principalmente mazos de cables). En cuanto al embalaje personalizado, no hay problema para que pongamos su logotipo u otra información en el embalaje. Solo hay que señalar que causará un costo adicional.
P: ¿Qué certificados tienen?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
