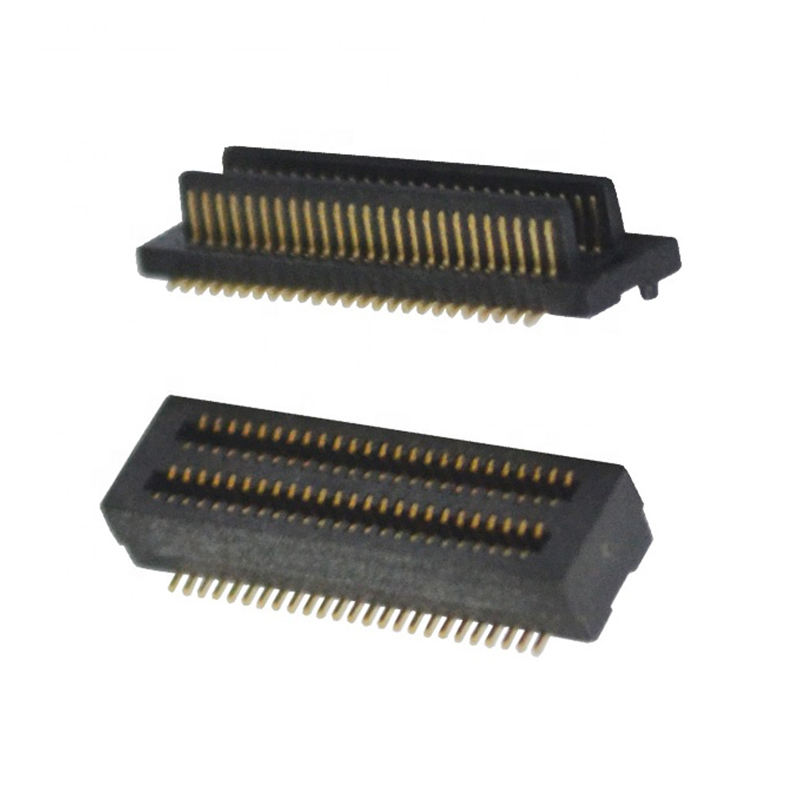

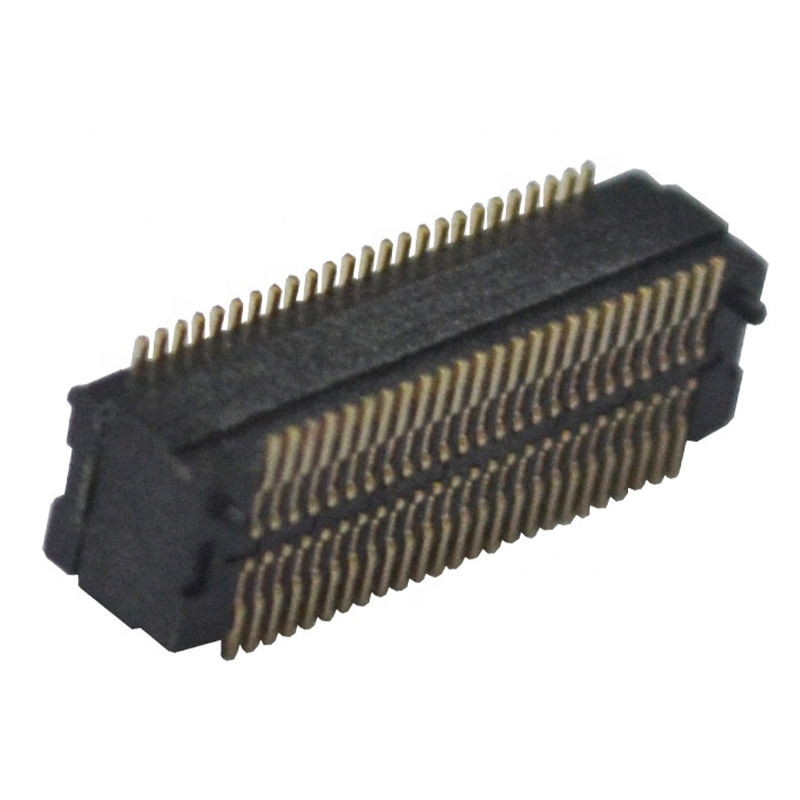

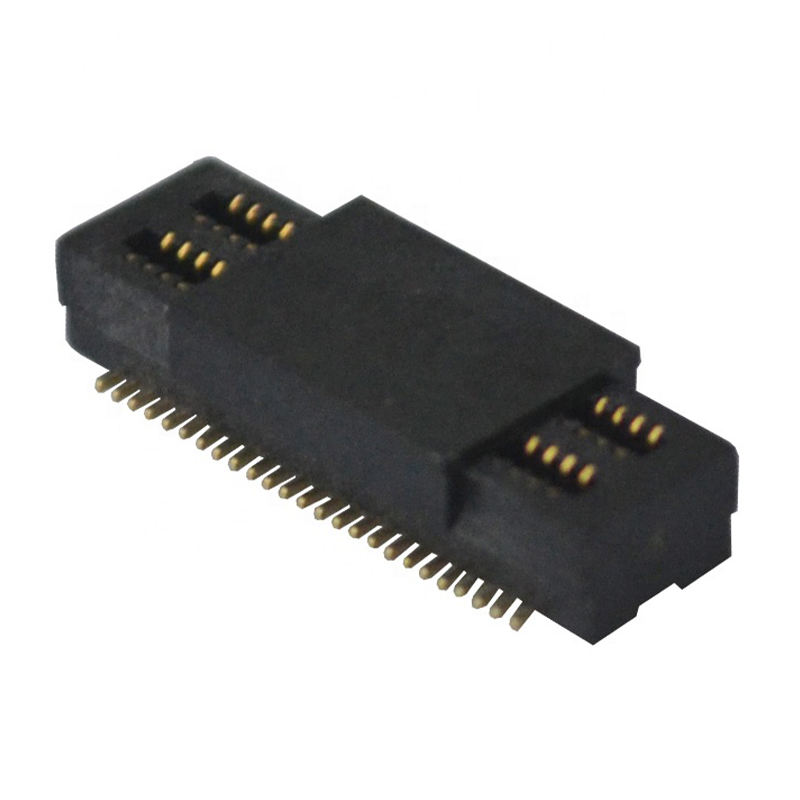

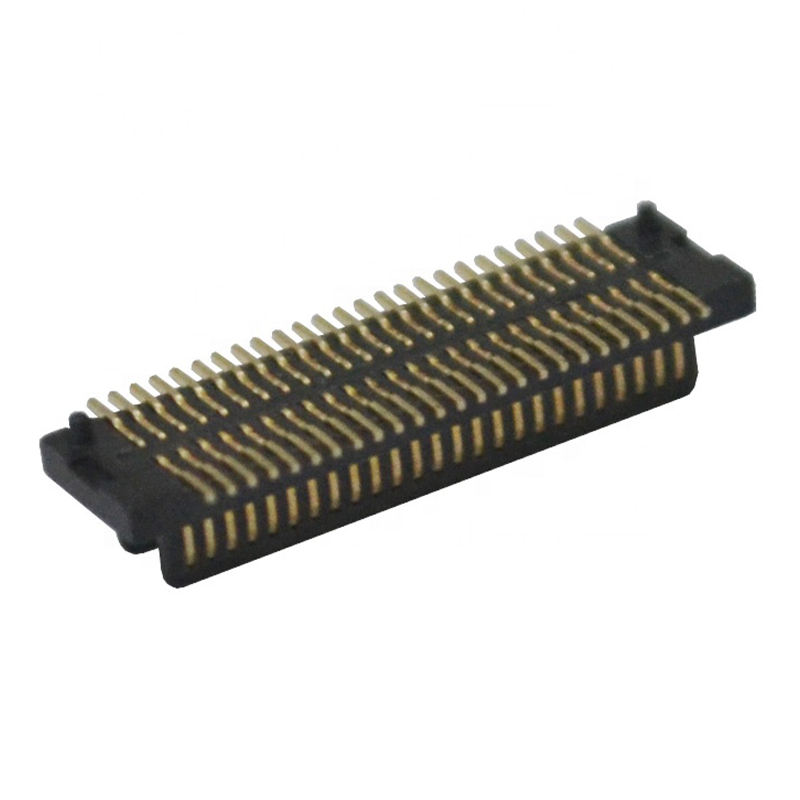

Conector de Placa a Placa Macho/Hembra BTB SMT de 0.5mm de Paso, 50P
Descripción del Producto
|
1. MATERIAL:
|
|
|
1-1. CARCASA:
|
LATÓN
|
|
1-2. AISLANTE:
|
lcp+30%G.F. UL94 V-0 NEGRO
|
|
1-3. TERMINAL:
|
Bronce Fosforado
|
|
2. ESPECIFICACIÓN DE CHAPADO
|
|
|
2-1. TERMINAL:
|
CHAPADO EN ORO/3U"/6U"/15U"/30U"
|
|
2-2. CARCASA:
|
CHAPADO EN NÍQUEL
|
|
3. RENDIMIENTO MECÁNICO
|
|
|
3-1. FUERZA DE INSERCIÓN:
|
5N~20N.
|
|
3-2. FUERZA DE EXTRACCIÓN:
|
Fuerza inicial de 8N~20N, después de 1000 ciclos de acoplamiento 6N~20N.
|
|
3-3. DURABILIDAD:
|
750 Ciclos MÍN.
|
|
4. RENDIMIENTO ELÉCTRICO
|
|
|
4-1. CORRIENTE NOMINAL:
|
1.5A.
|
|
4-2. RESISTENCIA DE CONTACTO:
|
30 milliohms Máx.
|
|
4-3. RESISTENCIA DE AISLAMIENTO:
|
500 MΩ MÍN @ 500 V CC.
|
|
4-4. TENSIÓN DE RIGIDEZ DIELÉCTRICA:
|
100V/CA.
|
|
5. RANGO DE TEMPERATURA DE OPERACIÓN:
|
-40℃ a +85℃
|
|
6. CUMPLE CON RoHS O CUMPLE CON HALÓGENOS.
|
|
El conector de placa a placa es el producto de conector más potente de todos los productos de conectores. Se utiliza principalmente en sistemas de energía, redes de comunicación, fabricación financiera, ascensores, automatización industrial, equipos médicos, equipos de oficina, electrodomésticos, etc. Fabricación militar y otras industrias. Actualmente, los espaciados principales de los conectores de placa a placa son 0.4mm, 0.5mm, 0.8mm, 1.00m, 1.27mm y así sucesivamente.
Características
- Diseño de paso fino de 0.5mm para diseños de PCB de alta densidad
- 50 posiciones (50P) que admiten interconexión multiseñal
- Estructura de acoplamiento macho y hembra para diseños flexibles de apilamiento de placas
- Tipo de montaje SMT compatible con procesos de ensamblaje automatizado
- Diseño compacto para aplicaciones electrónicas con espacio limitado
- Adecuado para arquitecturas de PCB modulares
- Disponible con diferentes alturas de acoplamiento según los requisitos de la aplicación
Términos de pago y entrega
1. Tiempo de entrega: 3-15 días hábiles después de la confirmación del pedido y la recepción del pago.
2. Términos comerciales: FOB Shenzhen o EXW.
3. Plazo de pago: 100% T/T por adelantado antes de la producción.
4. Forma de pago: T/T, PayPal, Western Union u otros métodos.
5. Muestras: Las muestras están disponibles para verificar la calidad y especificación, y son gratuitas para 1-30 unidades.
6. Embalaje: Interior: bolsa de PE, bandeja, tubo, caja, cinta+rollo. Exterior: cartón de exportación
7. Método de envío: UPS, DHL, FEDEX, EMS y transporte aéreo y transporte marítimo.
Aplicaciones
Electrónica Industrial
- Placas de control industrial
- Equipos de automatización
- Controladores embebidos
- Instrumentos de medición
Equipos de Comunicación
- Dispositivos de red
- Módulos de comunicación
- Unidades de procesamiento de señales
Electrónica de Consumo
- Terminales inteligentes
- Dispositivos electrónicos portátiles
- Módulos de pantalla
- Sistemas embebidos
Hardware relacionado con IA y Computación
Las aplicaciones potenciales incluyen:
- Dispositivos de computación de borde de IA
- Controladores de IA embebidos
- Hardware de terminal inteligente
- Módulos de computación compactos
Ventaja
Diseño Compacto de Paso de 0.5mm para Diseño de PCB que Ahorra Espacio
La estructura de paso de 0.5mm permite integrar más contactos de señal en un área de PCB limitada en comparación con los conectores de paso más grandes convencionales.
Esto lo hace adecuado para:
- Controladores industriales compactos
- Sistemas de computación embebidos
- Módulos de comunicación
- Dispositivos electrónicos inteligentes
Los conectores BTB de paso fino se seleccionan comúnmente para aplicaciones que requieren un tamaño de PCB reducido y una mayor densidad de componentes.
Conexión Modular Fiable de PCB a PCB
El diseño de acoplamiento macho/hembra permite la conexión directa entre dos PCB, soportando arquitecturas electrónicas modulares.
Los beneficios típicos del diseño incluyen:
- Requisitos de cableado reducidos
- Ensamblaje interno simplificado
- Mejora de la utilización del espacio
- Integración de módulos más fácil
Compatible con SMT para Fabricación Automatizada
La estructura de terminación SMT permite la compatibilidad con las líneas de ensamblaje de PCB modernas, incluyendo procesos de colocación automatizada y soldadura por reflujo.
Esto ayuda a los fabricantes a optimizar:
- Eficiencia de producción
- Consistencia del ensamblaje
- Flujo de trabajo de fabricación de PCB
