C

Lugar de origen:

Cantón, China

Nombre de la marca:

XTKCONN

Certificación:

CE,SGS,ROHS,ISO9001

Número de modelo:

FPC**-T1T1-00**-C

Contacta con nosotros
Solicitar un presupuesto
Detalles del producto
Material:
LCP
Material de terminales:
Bronce fosforado, chapado en oro.
Tipo:
Conector FFC y FPC
Solicitud:
tarjeta de circuito impreso
Paquete:
Empaquetado del carrete
El Picth:
0,5 mm
Términos de Pago y Envío
Cantidad de orden mínima
10 Uds.
Precio
Negotiable price
Detalles de empaquetado
paquete al vacío, cajas en cartón
Tiempo de entrega
5-7 días
Condiciones de pago
LC, T/T, pago
Capacidad de la fuente
4KK piezas
Descripción del Producto

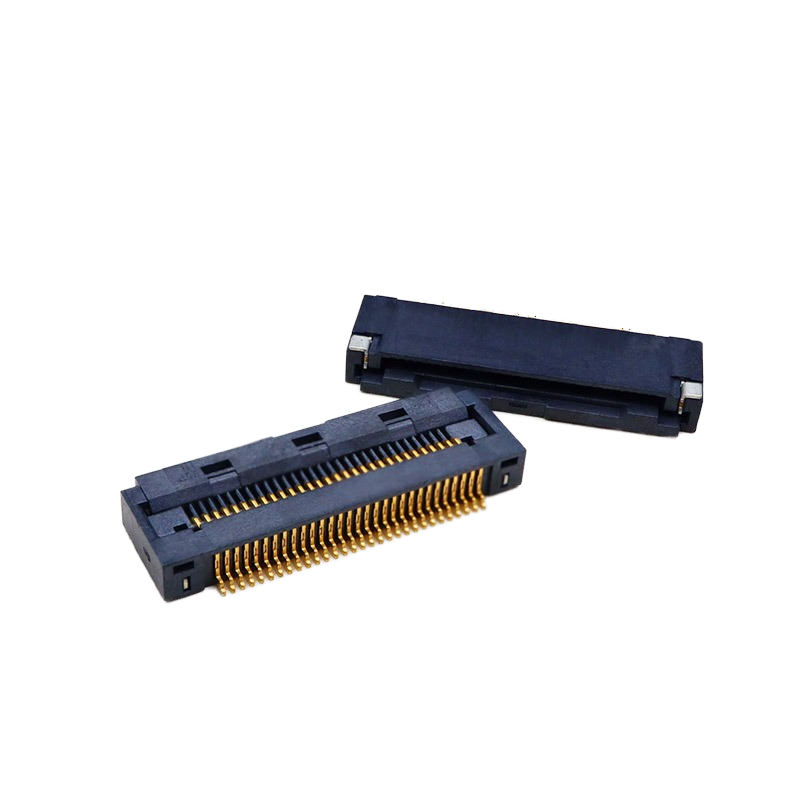

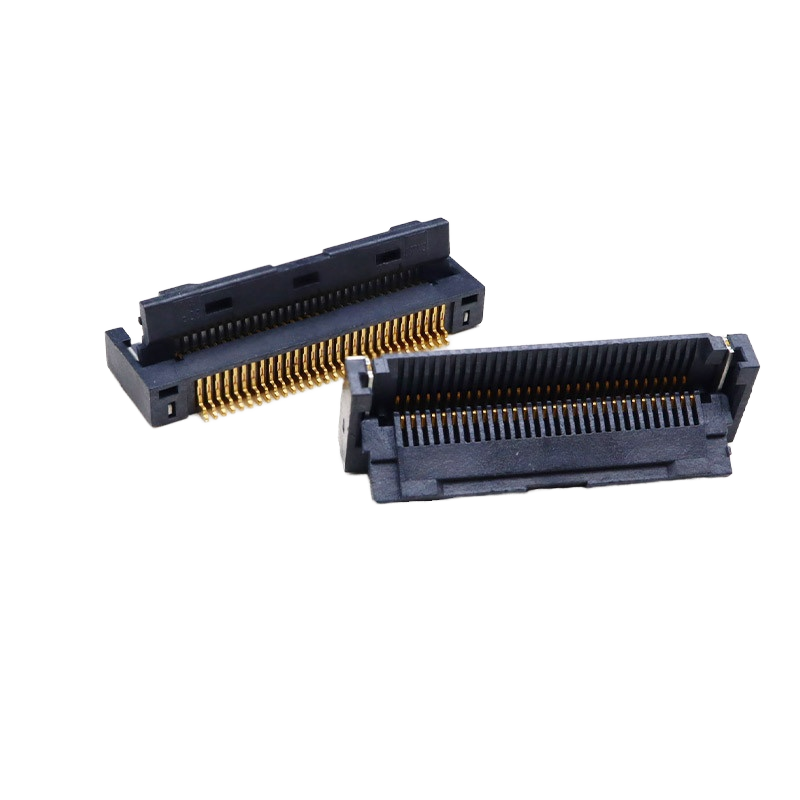

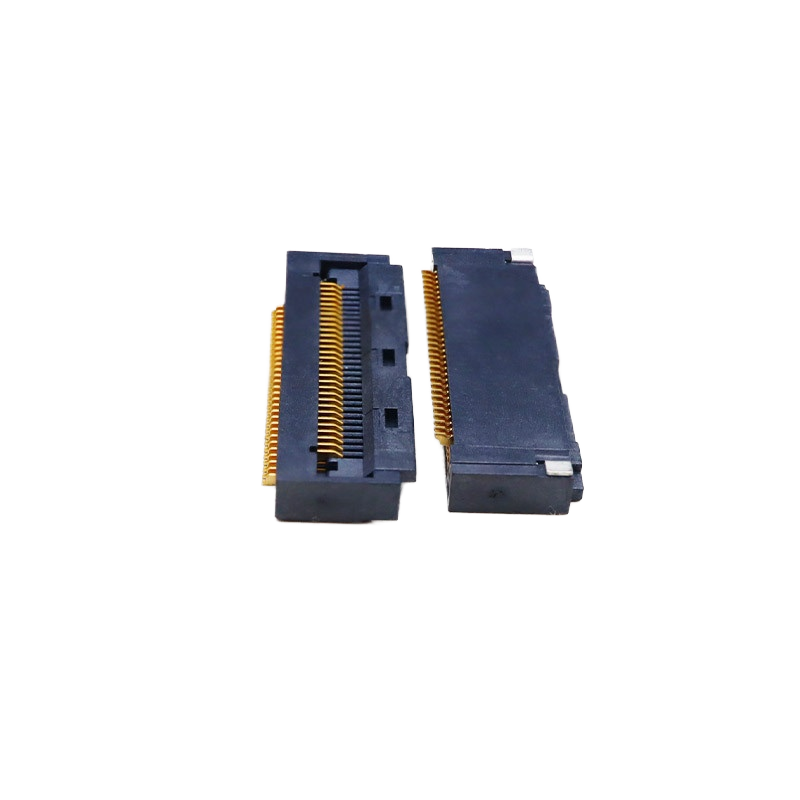

Conector FFC de 0.5 mm de paso con hebilla de bloqueo frontal abatible

30P / 40P / 68P | Conexión con tapa abatible hacia abajo | H2.5 | Negro


✅ Aspectos destacados del producto

1. Mecanismo de hebilla de bloqueo ZIF / No ZIF fiable
El diseño de bloqueo abatible frontal sujeta firmemente el cable FFC. Evita la holgura del cable y la caída de la señal bajo vibración continua; informe de prueba antivibración disponible. Resuelve el punto débil de fallo común de los conectores FFC abatibles baratos.
2. Perfil bajo de 2.5 mm de altura
Altura de montaje compacta de 2.5 mm, ahorra espacio vertical en la PCB para el diseño de dispositivos delgados.
3. Paso fino de 0.5 mm, tapa abatible con conexión hacia abajo
Tipo abatible frontal hacia abajo, fácil inserción del FFC, no se requiere espacio adicional de flexión.
4. Carcasa negra, múltiples opciones de pines: 30P, 40P, 68P
Recuentos de pines estándar listos para una selección rápida.



Tabla de especificaciones técnicas

Categoría Artículo Especificación
Rendimiento eléctrico Paso 0.5 mm

Corriente nominal 0.5A por contacto

Voltaje nominal 50V CA/CC

Resistencia de aislamiento ≥1000 MΩ

Resistencia de contacto ≤30 mΩ

Voltaje de resistencia 250V CA durante 1 minuto
Rendimiento mecánico Altura de montaje 2.5 mm

Estructura Abatible frontal, conexión hacia abajo, hebilla de bloqueo

Durabilidad (ciclos de acoplamiento) ≥20 ciclos

Prueba de vibración Cumple con el estándar de vibración automotriz; informe de prueba disponible
Material y chapado Carcasa LCP negro, retardante de llama UL94V-0

Terminal de contacto Bronce fosforado

Chapado de contacto Chapado en oro en el área de contacto; chapado en estaño en la cola de soldadura
Ambiental Temperatura de operación -40℃ ~ +85℃

Temperatura de almacenamiento -20℃ ~ +60℃
Guía de soldadura Método de soldadura Soldadura por reflujo SMT

Temperatura pico de reflujo Máx. 260℃ (dentro de 10s)

🔄 Referencia cruzada y reemplazo equivalente

Alternativa directa a los conectores FFC abatibles frontales de 0.5 mm de las principales marcas mundiales. Asignación de pines, huella y dimensiones mecánicas compatibles. Reduzca su costo de adquisición de BOM sin rediseñar la disposición de la PCB.

Nota: Verifique la dimensión y el requisito de vibración para proyectos personalizados automotrices antes de la producción en masa.

C

C

C


📍 Características del producto

  1. Estructura de hebilla de bloqueo abatible frontal, versión ZIF / No ZIF opcional
  2. Conexión con tapa abatible hacia abajo, conveniente ensamblaje de cable FFC
  3. Diseño de perfil bajo H2.5, ideal para módulos delgados de consumo y automotrices
  4. Aislante negro LCP, resistente a altas temperaturas para reflujo SMT
  5. Pines estándar 30P / 40P / 68P en stock


Más tipos para referencia:

C

🏆 Ventajas del producto

  1. Estructura de bloqueo antivibración: Evita fallos intermitentes de señal causados por un cable FFC suelto, reduciendo en gran medida la tasa de devoluciones en campo.
  2. Huella de PCB estándar, reemplazo directo, no se necesita retrabajo de PCB.
  3. Carcasa LCP de alta temperatura, rendimiento estable durante el proceso de reflujo SMT.
  4. Consistencia estricta para la producción en masa, menor tasa de defectos.
  5. Múltiples opciones de pines para acortar su ciclo de desarrollo de proyectos.


场景 Escenarios de aplicación

  • Pantalla a bordo automotriz, panel de instrumentos de coche, módulo de control de vehículo
  • Portátil, tableta, electrónica de consumo portátil
  • Módulo de pantalla LCD / OLED
  • Equipo portátil médico
  • Panel de control de hogar inteligente
  • Unidad de pantalla delgada industrial


📦 Embalaje

  • Cinta y carrete (Carrete): Cinta transportadora en relieve estándar, apta para máquinas automáticas de recogida y colocación SMT, cargada directamente en la línea de producción del cliente para ensamblaje en masa.
  • Tubo (Embalaje en tubo): Embalaje en tubo de plástico, principalmente para prototipos, tiradas de prueba de lotes pequeños o escenarios de ensamblaje manual.

C

C

⏱️ Tiempo de entrega

  • Pedido de muestra: 3 días hábiles
  • Pedido de producción en masa: 1-3 semanas, sujeto a cantidad y requisitos personalizados


🏭 Certificaciones de fábrica y servicio personalizado

  • Certificaciones: RoHS, REACH, UL94V-0
  • MOQ: MOQ bajo para pedidos en masa
  • Política de muestras: Muestras gratuitas disponibles, entrega rápida de muestras
  • Servicio personalizado: Conteo de pines personalizado, grosor del chapado, estructura de bloqueo modificada, versión No ZIF, marcado personalizado disponible.


📖 Guía de selección del cliente

  1. Confirmar número de pines: 30P /40P /68P estándar; contáctenos para otros conteos de pines personalizados
  2. Confirmar tipo de bloqueo: Elija ZIF o No ZIF según su proceso de ensamblaje
  3. Entorno de aplicación: Para proyectos automotrices, solicite un informe de prueba antivibración antes de la validación
  4. Cable FFC: Emparejar con cable plano FFC de paso de 0.5 mm
  5. Huella de PCB: Utilice nuestro dibujo proporcionado para la verificación de la disposición de la PCB
  6. Soldadura por reflujo: Siga nuestro perfil de soldadura para evitar la deformación de la carcasa

C

C


Preguntas frecuentes


1. ¿Puedo hacer un pedido de muestra?
Sí, damos la bienvenida a pedidos de muestra para probar y verificar la calidad. Las muestras mixtas son aceptables.


2. ¿Pueden fabricar sus productos según nuestra demanda?
Sí, las especificaciones de los productos se pueden personalizar si puede cumplir con nuestro MOQ.


3. ¿Cómo garantizar la calidad de sus productos?
1) Prometemos que dentro de los 30 días posteriores a un problema de calidad, le daremos un reembolso.

2) Inspección estricta durante la producción.

3) Inspección de muestreo estricta de los productos antes del envío, y se garantiza un embalaje de producto intacto.


4. ¿Cuáles son las certificaciones de nuestros productos?
ISO9001 y algunas otras certificaciones ROHS.


5. ¿Cuánto tiempo puedo recibir los productos?
La mayoría de los productos están en stock; el tiempo de entrega es de aproximadamente 1-5 días después de recibir el pago. Para requisitos personalizados, el tiempo será un poco más largo, según lo confirmado.


6. ¿Qué tipo de logística utilizan para la entrega?
Principalmente entregamos productos por DHL, UPS, FEDEX, EMS y otras entregas exprés. Elegiremos la logística más rentable para los clientes. También se admite la recogida de mercancías por su transitario.


7. ¿Por qué debería comprarnos?
Tenemos 16 años de experiencia en la industria. Hemos cooperado con miles de empresas. La calidad del producto es confiable.


8. ¿Qué productos vende principalmente su empresa?
Los principales productos de nuestra empresa incluyen conectores FFC/FPC / Conector Wafer / Conector de tarjeta SIM / Conector de tarjeta de memoria / Conector USB / Conector Tipo C / Conector HDMI / Serie RJ45 / Conector B a B y conectores de cabezal de pines, etc.
