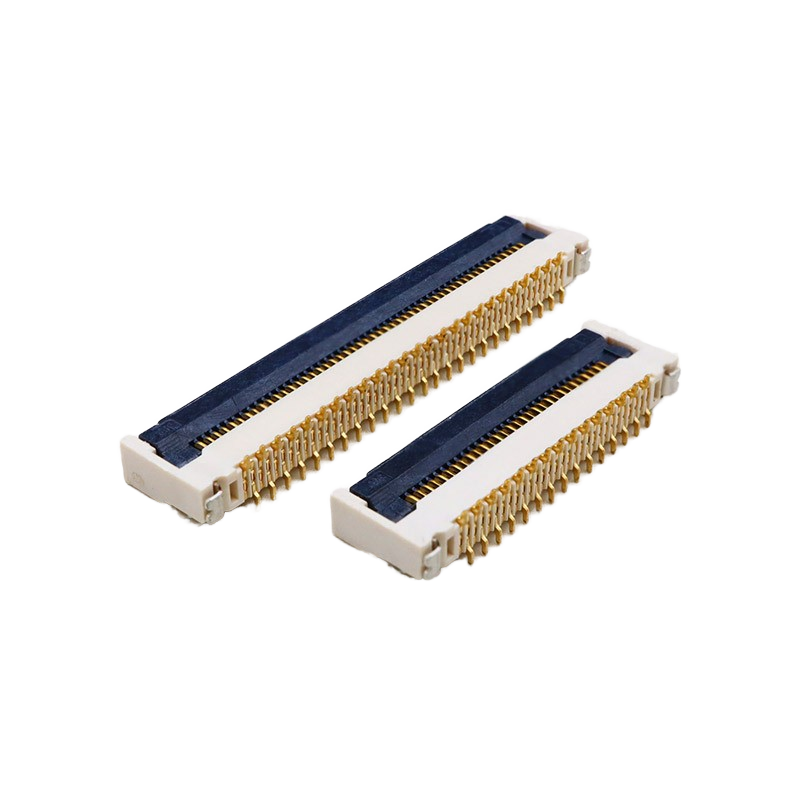

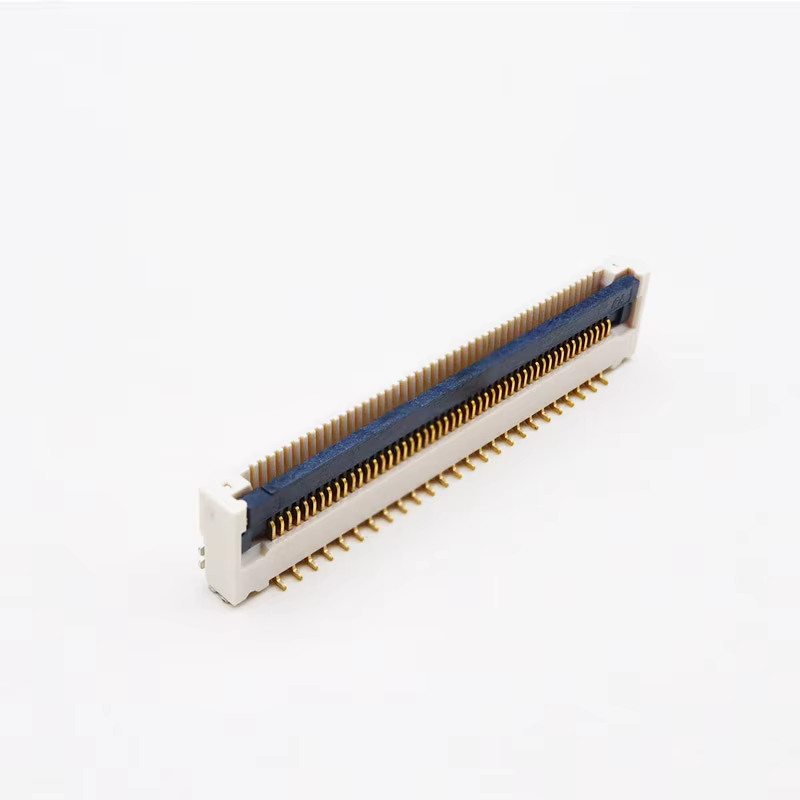

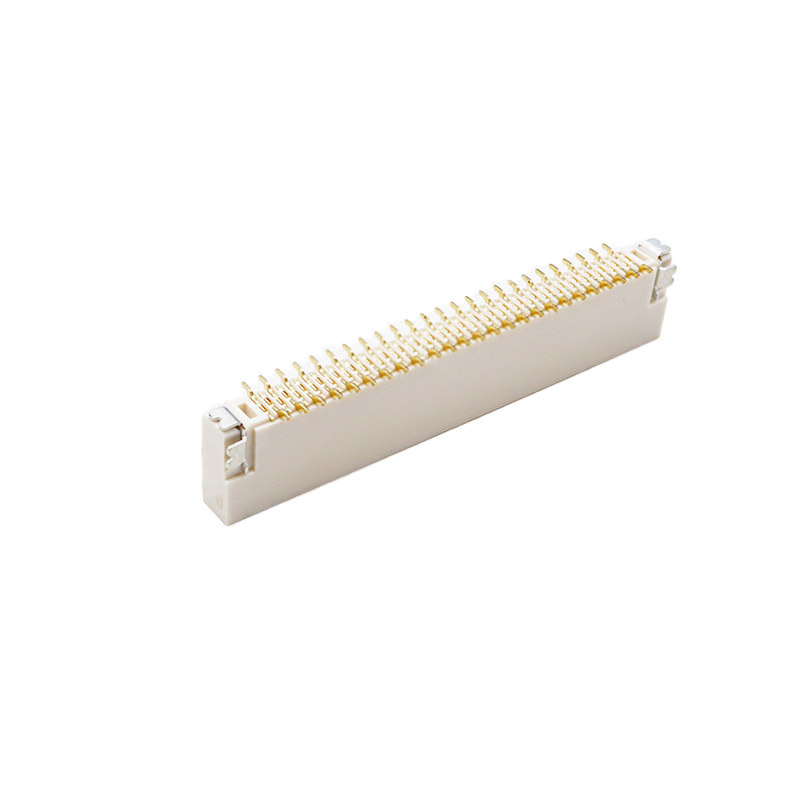

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo

Lugar de origen:

Cantón, China

Nombre de la marca:

XTKCONN

Certificación:

CE,SGS,ROHS,ISO9001

Número de modelo:

FPC**-T1T1-00**-C

Contacta con nosotros
Solicitar un presupuesto
Detalles del producto
Material:
LCP
Material de terminales:
Bronce fosforado, chapado en oro.
Tipo:
Conector FFC y FPC
Solicitud:
tarjeta de circuito impreso
Paquete:
Empaquetado del carrete
El Picth:
0,5 mm
Términos de Pago y Envío
Cantidad de orden mínima
10 Uds.
Precio
Negotiable price
Detalles de empaquetado
paquete al vacío, cajas en cartón
Tiempo de entrega
5-7 días
Condiciones de pago
LC, T/T, pago
Capacidad de la fuente
4KK piezas
Descripción del Producto

Conector FPC Flip-Top de Paso 0.5mm | SMT Vertical, H5.9, 30/40/50P


✅Puntos Destacados del Producto

  1. Mecanismo de Bloqueo ZIF Flip-Top: El diseño de bloqueo flip-top seguro evita que el FPC se suelte bajo vibración continua. Resuelve un punto de dolor común: fácil desconexión y fallo de contacto en vehículos y electrónica portátil. Versión no ZIF opcional bajo pedido.
  2. Altura Ultra Baja de 5.9mm: Altura de apilamiento compacta de 5.9mm, ahorra espacio en la PCB interna para ensamblajes delgados de consumo y automoción.
  3. Resistencia a Vibraciones Verificada: Pasó una estricta prueba de fiabilidad de vibración, rendimiento de contacto estable en entornos de golpes y sacudidas.
  4. Terminal de Contacto Chapado en Oro: Alta pureza Chapado en oro, baja resistencia de contacto, excelente resistencia a la oxidación para una larga vida útil.


Tabla de Especificaciones Técnicas

Categoría Artículo Especificación
Rendimiento Eléctrico Paso 0.5 mm
Número de Pines 30P / 40P / 50P
Corriente Nominal 0.5A por contacto
Voltaje Nominal 50V AC/DC
Resistencia de Contacto ≤50 mΩ
Resistencia de Aislamiento ≥1000 MΩ
Voltaje de Soporte 250V AC durante 1min
Rendimiento Mecánico Tipo de Montaje Parche SMT Vertical
Tipo de Bloqueo ZIF Flip-Top (No ZIF opcional)
Altura de Apilamiento H5.9 mm
Ciclos de Inserción ≥30 veces
Prueba de Vibración Pasó la Prueba de Vibración de Grado Automotriz
Material y Chapado Material del Terminal Aleación de Cobre
Chapado de Contacto Chapado en Oro
Material de la Carcasa LCP UL94V-0, Libre de Halógenos
Entorno Temperatura de Operación -40℃ ~ +85℃
Guía de Soldadura Método de Soldadura SMT por Reflujo
Temperatura de Reflujo Pico Máx. 260℃ (10s)

🔁 Referencia Cruzada y Reemplazo Equivalente

Reemplazo directo para las principales marcas internacionales de conectores FPC. La huella compatible mantiene el rediseño de la PCB al mínimo.

Reemplazo directo adecuado para conectores FPC flip top verticales de paso 0.5mm con las mismas especificaciones. Admitimos modificación pin a pin si necesita una huella personalizada.

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo



📌 Características del Producto

  • Estructura de bloqueo flip-top, fácil inserción y extracción del FPC
  • Diseño de parche vertical, enrutamiento de diseño de PCB simple
  • Carcasa LCP de alta temperatura, resiste la soldadura por reflujo
  • Libre de halógenos, conforme a RoHS
  • Contactos chapados en oro para una transmisión de señal estable


Más tipos para referencia:

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo

🏆 Ventajas del Producto

  1. Bloqueo ZIF flip fiable, evita eficazmente la salida del FPC bajo vibración (resuelve el punto de fallo frecuente de los conectores baratos)
  2. Altura delgada H5.9, ideal para las restricciones de espacio interno de dispositivos delgados
  3. Fiabilidad de vibración estricta verificada, adecuada para escenarios de alto impacto montados en vehículos
  4. Embalaje estándar en cinta de carrete, directamente compatible con la máquina de colocación automática SMT
  5. Consistencia de lote estable, menor tasa de fallos que los conectores genéricos de bajo costo


🛠 Escenarios de Aplicación

Electrónica interior de automoción

Pantalla a bordo,

Tableta,

Portátil,

Dispositivo portátil inteligente,

Dispositivo médico portátil,

Panel táctil industrial,

Módulo de control de hogar inteligente


📦 Embalaje

  • Cinta y Carrete (Carrete): Cinta transportadora en relieve estándar, apta para máquinas automáticas de recogida y colocación SMT, cargada directamente en la línea de producción del cliente para ensamblaje en masa.
  • Tubo (Embalaje en Tubo): Embalaje en tubo de plástico, principalmente para prototipos, tiradas de prueba de lotes pequeños o escenarios de ensamblaje manual.

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo

⏱ Tiempo de Entrega

  • Pedido de muestra: 3 días laborables
  • Pedido de producción en masa: 1-3 semanas, sujeto a cantidad y requisitos personalizados


🏭 Certificaciones de Fábrica y Servicio Personalizado

  • Certificaciones: RoHS, REACH, UL94V-0
  • MOQ: MOQ bajo para pedidos en masa
  • Política de Muestras: Muestras gratuitas disponibles, entrega rápida de muestras
  • Servicio Personalizado: Número de pines personalizado, grosor del chapado, estructura de bloqueo modificada, versión No-ZIF, marcado personalizado disponible.


📖 Guía de Selección del Cliente

  1. Confirmar número de pines: 30P/40P/50P, paso fijo en 0.5mm
  2. Selección de bloqueo: ZIF flip-top para enchufar/desenchufar FPC con frecuencia; No-ZIF para ensamblaje fijo
  3. Altura: Este modelo tiene una altura de apilamiento fija de H5.9mm
  4. Entorno de trabajo: Seleccione esta versión si su producto enfrenta requisitos de vibración continua
  5. Soldadura: Solo para proceso de reflujo SMT; No se recomienda la soldadura manual

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo

0.5mm Pitch 30/40/50P Revestido de oro H5.9 Conector FPC Parche vertical Flip-Top con conector FFC de bloqueo


Preguntas Frecuentes


1. ¿Puedo hacer un pedido de muestra?
Sí, damos la bienvenida a pedidos de muestra para probar y verificar la calidad. Las muestras mixtas son aceptables.


2. ¿Pueden fabricar sus productos según nuestra demanda?
Sí, las especificaciones de los productos se pueden personalizar si puede cumplir con nuestro MOQ.


3. ¿Cómo garantizar la calidad de sus productos?
1) Prometemos que dentro de los 30 días de un problema de calidad, le daremos un reembolso.

2) Inspección estricta durante la producción.

3) Inspección de muestreo estricta de los productos antes del envío, y se garantiza un embalaje de producto intacto.


4. ¿Cuáles son las certificaciones de nuestros productos?
ISO9001 y algunas otras certificaciones ROHS.


5. ¿Cuánto tiempo puedo recibir los productos?
La mayoría de los productos están en stock; el tiempo de entrega es de aproximadamente 1-5 días después de recibir el pago. Para requisitos personalizados, el tiempo será un poco más largo, según lo confirmado.


6. ¿Qué tipo de logística utilizan para la entrega?
Principalmente entregamos productos por DHL, UPS, FEDEX, EMS y otras entregas exprés. Elegiremos la logística más rentable para los clientes. También se admite la recogida de mercancías por su transitario.


7. ¿Por qué debería comprarnos?
Tenemos 16 años de experiencia en la industria. Hemos cooperado con miles de empresas. La calidad del producto es fiable.


8. ¿Qué productos vende principalmente su empresa?
Los principales productos de nuestra empresa incluyen conectores FFC/FPC / conectores Wafer / conectores de tarjeta SIM / conectores de tarjeta de memoria / conectores USB / conectores Tipo C / conectores HDMI / serie RJ45 / conectores B a B y conectores Pin header, etc.
