Name: 4-50 conector FPC vertical de la echada FPC FFC del Alfiler 1.0m m para subir al conector
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L*T1-0000-A
Price: 4.01 USD
Availability: InStock

En casa > Productos > Conector de FFC FPC >

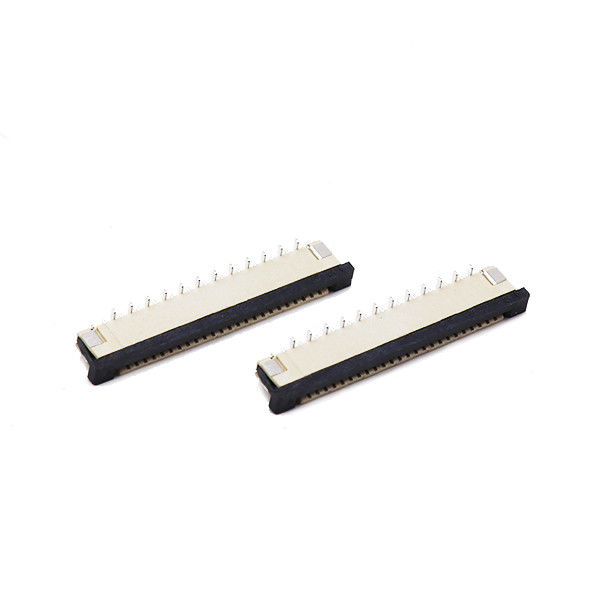

4-50 conector FPC vertical de la echada FPC FFC del Alfiler 1.0m m para subir al conector

vertical del conector de 1.0m m FPC FFC

50 vertical del conector del Alfiler FPC FFC

1.0m m FPC para subir al conector

Lugar de origen:

Guangdong, China

Nombre de la marca:

XTKCONN

Certificación:

CE,SGS,ROHS,ISO9001

Número de modelo:

FPC ** - L*T1-0000-A

Contacta con nosotros

Solicitar un presupuesto

4-50 conector FPC vertical de la echada FPC FFC del Alfiler 1.0m m para subir al conector

Detalles del producto

Paso:

1,0 mm

Tipo:

ZIF S/A Tipo Inverso

Posiciones:

4-50 pines

Tipo de bloqueo:

Bloqueo por deslizamiento

Enchapado:

Plastificación de estaño

Terminal/Contacto:

Aleación de cobre

Resaltar:

vertical del conector de 1.0m m FPC FFC

50 vertical del conector del Alfiler FPC FFC

1.0m m FPC para subir al conector

Términos de Pago y Envío

Cantidad de orden mínima

500pcs

Precio

Negotiable price

Detalles de empaquetado

envasado al vacío, cajas en cartón

Tiempo de entrega

5-7 días

Condiciones de pago

LC, T/T, pago

Capacidad de la fuente

PC 4KK

Productos relacionados

Conector FPC/FFC Altura 4.65mm Paso 0.5mm 0.8A 200V AC/DC -40C~80C Conectores PCB

Obtenga el mejor precio

Conector FPC de 0.5 mm, cable plano FFC de conectores de cable de 5.4 H para pantalla táctil

Obtenga el mejor precio

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H Conector FFC/FPC

Obtenga el mejor precio

Conectores PCB para cable FPC FFC, zócalo de conector para cable plano con cierre tipo concha vertical de pata positiva 5.2H y 60 pines con paso de 0,5 mm

Obtenga el mejor precio

Contacta con nosotros

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contacta ahora

Descripción del Producto

V.Tipo de conector FFC FPC Conectores de alambre eléctrico de altura 1,0 mm

Lo más destacado

Conector SMT FPC vertical de entrada superior a los paneles, ancho de 1,0 mm, con un número de pines configurable desde 4 pines hasta 50 pines.
Diseño del actuador de bloqueo ZIF, baja fuerza de inserción, retención robusta del cable contra las vibraciones y extracción del cable.
Los terminales de contacto de fósforo-bronce, estaño opcional / dorado selectivo para circuitos críticos de señal
Completamente empaquetado en cinta y carrete para el montaje automatizado SMT de gran volumen; compatible con el equipo estándar de recogida y colocación.
Conforme a las normas RoHS 2.0 y REACH; material de carcasa de alta temperatura UL94‐V‐0 para el proceso de soldadura por reflujo
Personalización flexible: número de pines, espesor de revestimiento, tipo de contacto, modificación de la huella de PCB y soporte de marcado OEM
Alternativa drop-in rentable a los equivalentes de las principales marcas, tiempo de entrega corto para los pedidos de prototipos y producción en masa

Descripción

El tono	1.0 mm
- No, no es así.¿ Qué?f Posiciones	4-50 pines
Tipo de montaje	Variación de la velocidad
Ubicación de contacto	Contacto unilateral
Tipo de producto	Bloqueo por deslizamiento
Calificación actual	0.5A/Pin Max
Nivel de tensión	50 V de corriente alterna/DC MAX
ResistiendoV.edad avanzada	250 V AC, 1 minuto
Material de la portada	LCP UL94V-0 negro
Vivienda	LCP UL94V-0 Naturales
T.el término/contacto	De aleación de cobre
El revestimiento	Las demás piezas
Temperatura de funcionamiento	-40 °C a +85 °C
Tiempo de entrega	7-10 días hábiles

4-50 conector FPC vertical de la echada FPC FFC del Alfiler 1.0m m para subir al conector

Características materiales y eléctricas

Punto de trabajo	Especificación	Las observaciones
Materiales para la vivienda	Se trata de un sistema de control de las emisiones de gases de escape.	El uso de las sustancias químicas en el ensayo de la fiebre
Material del actuador	PPS / LCP	Resistente a altas temperaturas
Material del terminal de contacto	Fósforo Bronce	Alto rendimiento de resorte
Opción de revestimiento -1	Contacto y cola de soldadura: estaño mate	Para señales de uso general
Opción de revestimiento‐2	Superficie de contacto Revestimiento por oro selectivo (0,03−0,1 μm Au sobre barrera de Ni)	Para entornos de alta humedad y vibración
Corriente nominal	0.5 A por contacto	Aplicación a nivel de señal
Voltagem nominal	50 V AC/DC	Válvula de trabajo máxima
Resistencia de contacto	Se aplicarán las siguientes medidas:	Después del apareamiento en condiciones de ensayo
Resistencia al aislamiento	≥ 500 MΩ	Pruebas de 100 V de corriente continua
Resiste el voltaje	500 V AC / 1 minuto	No hay avería / flash-over

Diseño y fuerza técnica
Tenemos más de 20 años de experiencia en la industria de los conectores; nuestros ingenieros pueden apoyar su nuevaProyecto: Diseñar un nuevo tiempo de herramienta: 30-45 días hábiles.

Ventaja competitiva

Keyouda tiene varios tipos de apariencia y muchos tipos de productos esquemáticos internos, alta calidad, primero el cliente, 100% de prueba, 0 defectos, y corto tiempo de entrega son nuestras mejores ventajas

Industrias de aplicación objetivo

Electrónica de consumo: módulos de visualización, terminales POS, electrodomésticos, paneles para el hogar inteligente, dispositivos portátiles de mano
Control industrial: interfaz hombre-máquina HMI, módulos de sensores, visualización industrial, equipo de medición de ensayo
IoT y hardware inteligente: dispositivos de pasarela, cámaras de vigilancia, módulos periféricos de drones, control inteligente de la iluminación
Equipo médico: módulos auxiliares de vigilancia del paciente, interconexión de señales no críticas para dispositivos médicos
Equipo periférico: módulos de impresoras, interconexiones internas de escáneres, paneles LCD de pequeño tamaño

Preguntas frecuentes

P1: ¿Puede este conector funcionar tanto con cables planos rígidos-flex FPC como con cables planos FFC estándar?
R1: Sí. Soporta cables planos FPC de 0,3 mm de espesor y cables planos FFC compatibles. Asegúrese de que la orientación de la almohadilla del conductor coincida con el lado de contacto del conector.

P2: ¿Qué ocurre si uso un FPC más grueso que 0,33 mm?
A2: Un cable flexible demasiado grueso impedirá que el actuador de bloqueo de la palanca se cierre completamente, lo que provocará una presión de contacto insuficiente y un mayor riesgo de conexión intermitente.Siga estrictamente el espesor de flexión recomendado.

P3: ¿Es este conector de calidad automotriz?
A3: La versión estándar es para el consumo y el uso industrial general.Por favor, póngase en contacto con nuestro equipo de ventas para una variante modificada de grado automotriz con materiales mejorados y estándares de prueba.

P4: ¿Puedo soldar este conector a mano en lugar de reflujo SMT?
A4: La soldadura manual está permitida únicamente para la depuración de prototipos. No aplicar calor a la carcasa de plástico; limitar el tiempo de soldadura de un solo pin a menos de 5 segundos.NO se recomienda la soldadura manual para la producción en serie.

P5: ¿Cuál es la diferencia entre el actuador ZIF front-flip y el back-flip?
A5: Deslizamiento delantero: el cierre está situado en el lado de inserción del FPC, fácil operación manual. Deslizamiento trasero: el cierre está situado en el lado opuesto de la inserción,ofrece una fuerza de retención superior del cable para un entorno con vibraciones intensas.

P6: ¿Puede modificar la huella de PCB para nuestro proyecto existente de reemplazo de diseño antiguo?
R6: Sí, el servicio de modificación de huella está disponible. Por favor, proporcione su dibujo original de PCB; nuestro equipo de ingeniería evaluará la viabilidad y el costo NRE.

P7: ¿Cuál es el MOQ y el tiempo de entrega de la muestra?
R7: Se dispone de muestras de ingeniería gratuitas; el tiempo de entrega de muestras es de 1 a 3 días hábiles.
