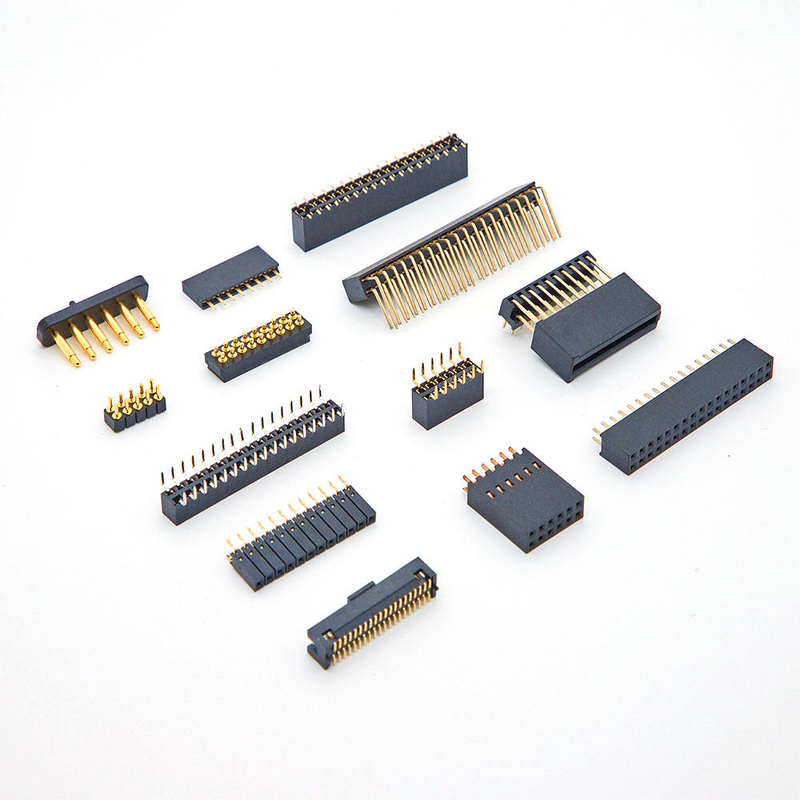

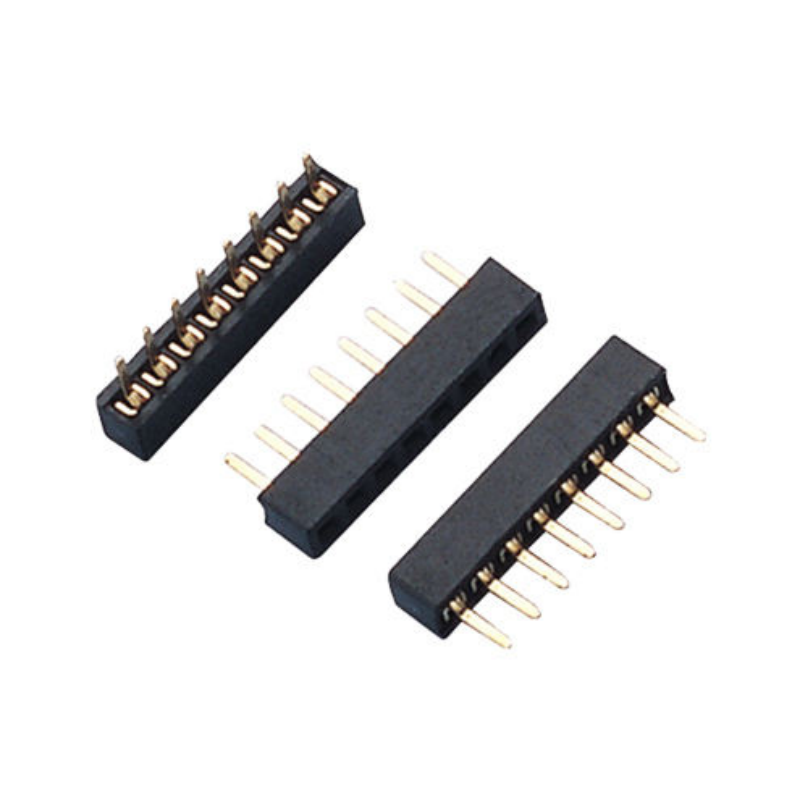

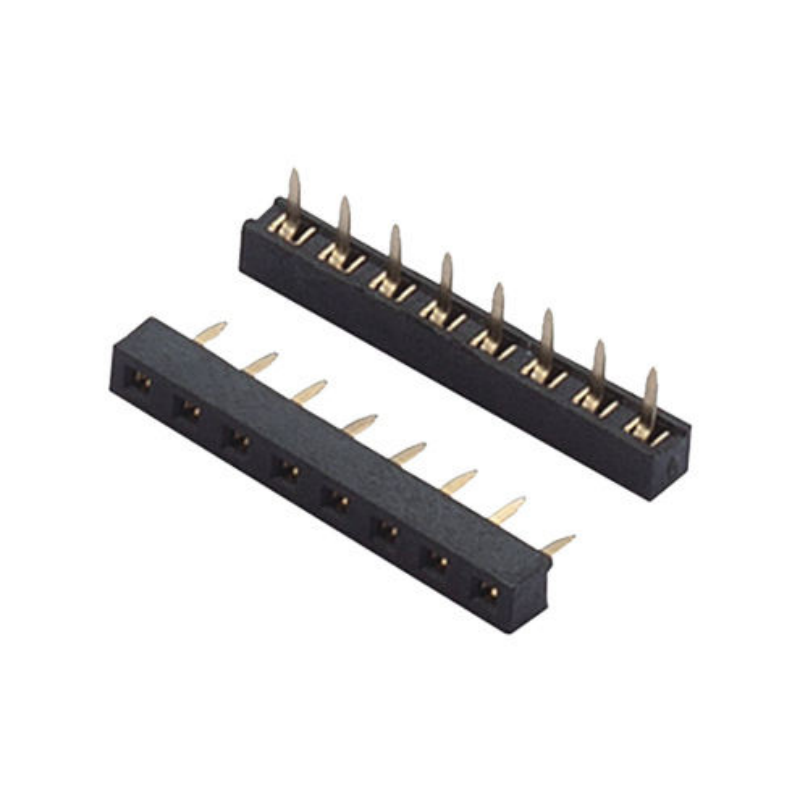

Conector Personalizado de 1.27 mm de Paso, Plástico, Fila Única/Doble, Enchufe Recto para Hembra de Pines de PCB

Destacar

✅ Rica personalización mecánica: terminales de pin recto / ángulo recto / SMT tipo ala de gaviota; altura de aislante de plástico personalizada disponible

✅ Solución lista para SMT: tapa opcional de pick-and-place para una recogida estable con boquilla de vacío durante la colocación automática

✅ Embalaje orientado a la producción: embalaje en tubo estándar; Cinta y carrete opcional para alimentación directa en máquinas de pick-and-place SMT

✅ Amplia cobertura de recuento de pines: Fila única: 2-50 posiciones; Fila doble: 4-100 posiciones

✅ Múltiples opciones de chapado: estaño / chapado selectivo de oro para proyectos críticos de señal o optimizados en costos

✅ Aislante de alta temperatura, conforme a RoHS, para soldadura por reflujo

Descripción del Producto

Rendimiento Mecánico

Entorno y Soldadura

Compatibilidad y Referencia Cruzada

Reemplazo directo compatible con la huella de las populares series de conectores hembra de 1.27 mm de Molex, JAE, TE Connectivity, Samtec.

• Coincide con la huella de PCB, el paso, la interfaz de acoplamiento; verificar el recuento exacto de pines, la altura de la carcasa, la terminación y el chapado antes de congelar el diseño.
• Podemos proporcionar un dibujo de referencia cruzada y una muestra para su prueba de validación.

Nota: No son piezas originales del fabricante, alternativa funcional equivalente para reducción de costos y mitigación de riesgos en la cadena de suministro.

Características del Producto

1. Configurable multi-estructura: recto, ángulo recto, SMT tipo ala de gaviota; altura de aislante personalizada para cumplir con las restricciones de altura de apilamiento
2. Tapa opcional de pick-and-place: resuelve el problema de recogida deficiente con vacío para la versión SMT en líneas de ensamblaje automático
3. Contacto multifinger de bronce fosforado: fuerza de contacto estable, buen rendimiento antivibración
4. Carcasa de plástico resistente a altas temperaturas, adecuada para el proceso de soldadura por reflujo
5. Elección de chapado flexible: estaño para conexión estática sensible al costo; oro selectivo para transmisión de señal de alto ciclo / entorno hostil

Ventaja del Producto

1. Personalización directa de fábrica: Modificar altura de carcasa, recuento de pines, terminación y chapado sin grandes costos de utillaje para pedidos de volumen medio
2. Dos opciones de embalaje de grado de producción: Tubo para prototipos / bajo volumen; Cinta y Carrete para alimentación directa en máquinas de pick-and-place SMT, sin necesidad de reempaquetado secundario
3. Corto tiempo de entrega de muestras para verificación de diseño
4. Estricto control de coplanaridad dimensional para la versión SMT para reducir la tasa de defectos de soldadura
5. Alternativa de reemplazo directo rentable a conectores de marcas importadas, aliviando el riesgo de escasez de componentes

Aplicación

• Módulos de control industrial
• Interconexión placa a placa de equipos médicos
• Dispositivos de instrumentación y medición
• Pasarela IoT, módulos de sensores
• Interconexión de PCB compacta en electrónica de consumo
• Placas integradas de equipos de automatización

Método de Embalaje

1. Embalaje en Tubo (Estándar): Tubo de plástico antiestático, ideal para prototipos de laboratorio, ensamblaje manual de lotes pequeños. No se puede alimentar directamente en la máquina de pick-and-place automática SMT.
2. Cinta y Carrete (Opcional): Cinta transportadora + cinta de cobertura en carrete, cumple con el estándar EIA-481. Directamente utilizable para líneas de ensamblaje automático SMT.

Importante: Especificar claramente el tipo de embalaje al realizar la consulta, el embalaje determina su compatibilidad con la línea SMT.

Tiempo de Entrega

• Pedido de muestra: 3 días hábiles
• Pedidos de producción en masa: 1-3 semanas, sujeto a la cantidad y complejidad de la personalización

Certificación de Fábrica y Servicio Personalizado

• Certificaciones: ISO9001, cumplimiento de RoHS
• Política de Muestras: Se admiten muestras gratuitas, entrega rápida de muestras
• MOQ: MOQ de pieza estándar: 1000 unidades; Piezas personalizadas sujetas a requisitos de utillaje
• Artículos personalizables: recuento de pines, altura del aislante, tipo recto/ángulo recto/SMT, espesor del chapado de oro, activación/desactivación de la tapa de recogida, material especial de la carcasa.

Guía de Selección de Ingenieros (Consejos de Ingenieros)

1. Confirmar paso: 1.27 mm; confirmar fila: fila única / fila doble, posiciones totales.
2. Confirmar terminación: THT Recto / Ángulo Recto / SMT tipo ala de gaviota. Para proyectos SMT, confirmar si se requiere la tapa de pick-and-place.
3. Definir la altura de la carcasa del aislante (estándar o personalizada).
4. Elegir chapado: Estaño para conexión estática; Chapado de oro para acoplamiento frecuente o aplicación en entornos hostiles.
5. Crítico: Seleccionar embalaje: Tubo para ensamblaje manual; Cinta y Carrete si opera una línea de producción SMT automática.
6. Para reemplazo de referencia cruzada: Proporcione el número de pieza original; ofrecemos un dibujo y una muestra para la validación de su placa.
7. Envíenos su especificación o dibujo mecánico para cotización y arreglo de muestras.
