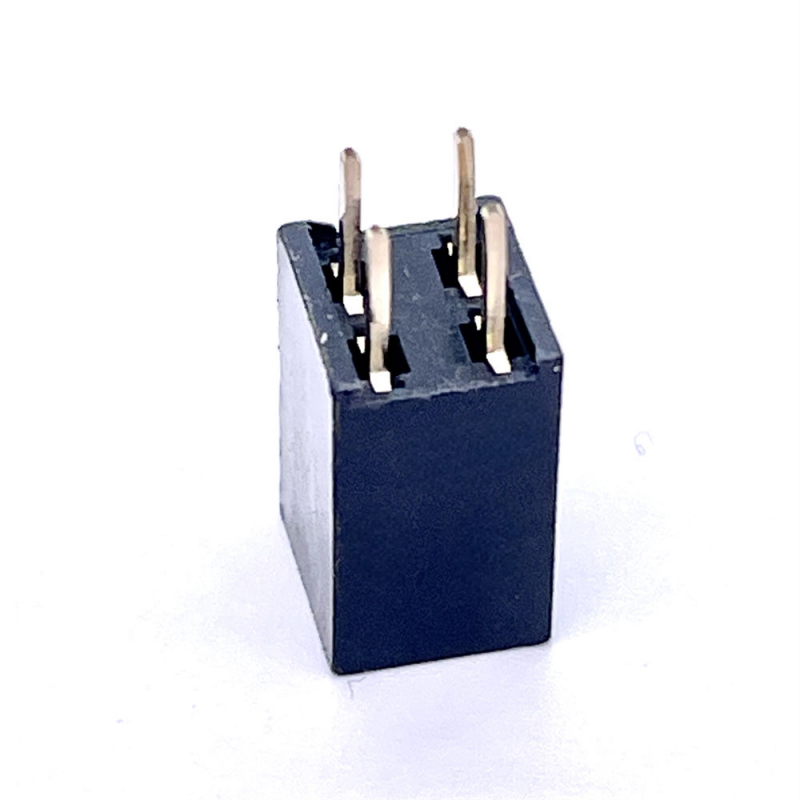

Conector de cabezal femenino recto de doble fila tipo Y de 2,54 mm para material de latón de PCB

Lo más destacado

1. Opciones personalizadas ricas: terminación recta / ángulo recto / SMT; altura de plástico aislante personalizado disponible
2. Capuchón de vacío opcional para el montaje automático SMT
3. Apoya el embalaje de cinta y bobina para la línea de producción SMT de alta velocidad
4. Contacto de latón tipo Y para contacto eléctrico estable de dos puntos
5. Compatible con RoHS y REACH, con múltiples espesores de revestimiento configurables
6. Rápida rotación de muestras, apoyo gratuito de muestras para la validación de ingeniería



Descripción del producto

Rendimiento mecánico

Medio ambiente y soldadura

Compatibilidad y referencia cruzada

Mecánica y eléctricamente compatibles como sustituto de las series internacionales convencionales:

• Sustituir la huella de la cabecera femenina de la fila doble de 2,54 mm según el estándar Molex, JAE, Amphenol-ICC

Nota: Verifique el pin-out exacto, la altura del aislante y el grosor del revestimiento antes de la sustitución de la BOM; podemos ajustar la dimensión para que coincida con el número de piezas que desea.

Características del producto

1. El terminal de latón en forma de Y proporciona contacto en dos puntos, antiaflojamiento bajo vibración
2. Múltiples formas de terminación: recta/ángulo derecho / SMT, una fuente para sus diferentes diseños de PCB
3. La altura del aislante personalizado resuelve la limitación de la distancia libre de apilamiento del tablero
4. Capuchón de vacío opcional permite la selección y colocación directa para la máquina SMT
5. UL94V-0 plástico ignífugo, estable para entornos industriales y de consumo
6. El coste de los balances de revestimiento (oro/lata) configurables y los requisitos anticorrosivos

Ventaja del producto

🔹 No hay costo de molde secundario para la mayoría de las variantes de altura y número de pines, NRE más bajo para proyectos de ingeniería de pequeños lotes
🔹 Opciones de embalaje doble de cinta y bobina / tubo, listas para su línea de ensamblaje automática sin costo adicional de re-empaquetado
🔹 Estricto control de calidad interno: resistencia al contacto, resistencia al voltaje, prueba de salpullido aplicada por lote
🔹 Tiempo de entrega corto para las piezas estándar; ODM flexible para la versión especial de pin-missing / locating-peg
🔹 Suministro directo de fábrica, entrega estable frente a los largos plazos de entrega de los canales de marcas extranjeras

Aplicación

• Tarjeta de desarrollo, interfaz GPIO
• Modulos de control industrial, transmisión de señales de sensores
• Electrónica de consumo, hardware para el hogar inteligente
• Equipo de comunicación, conexión interna de PCB a PCB
• Conexión de señal auxiliar de dispositivos médicos (no de alta tensión)
• Proyectos de prototipos y producción en serie de automatización

Método de envasado

1. Envasado de tubos: tubo de PVC estándar, para montaje manual/muestreo de prototipos; no adecuado para el montaje automático SMT
2. Cintas y carretes: cinta de transporte en relieve + cinta de cubierta en carretes, directamente compatible con la máquina de recogida y colocación SMT, para la producción en masa de gran volumen.

Por favor, especifique el requisito de embalaje al realizar el pedido; se requiere una tapa de vacío para la versión SMT en bobina.

Tiempo de entrega

• Las muestras:3 días hábilespara las partidas estándar
• Orden de producción a granel:1 a 3 semanas(depende del número de pines, el tipo de chapa y embalaje; las piezas modificadas a medida requieren tiempo adicional)

Certificación de fábrica y servicio personalizado

• Certificaciones: ISO9001, RoHS y REACH
• Política de muestras: apoyo a muestras gratuitas / producción de muestras rápidas (el cliente asume los costes de flete)
• MOQ: piezas estándar MOQ baja; caso de molde personalizado sujeto a evaluación de molde
• Disponible a medida: número de alfileres, altura del aislante, estilo de terminación, grosor del revestimiento, poste de localización, alfileres faltantes, tapa de vacío, modo de embalaje
• Servicio: Se puede proporcionar hoja de datos, dibujo 2D, archivo 3D STEP para su edificio de biblioteca de PCB

Guía de selección de ingenieros (consejos para ingenieros)

1. Confirmación del paso: 2,54 mm fijos para esta serie
2. Confirmar el número de pines: 2×02P ~ 2×40P
3. Tipo de montaje:
   • Dirección de perforación: alta resistencia mecánica, para soldadura por ondas
   • Ángulo recto: conexión horizontal de tablero a tablero de 90°
   • SMT: proceso de reflujo, necesita tapa de vacío + embalaje de cinta y bobina
4. Altura del aislante: seleccionar la altura estándar o enviar el requisito de altura personalizado
5. Revestimiento: oro para vibraciones / ambiente hostil; estaño para proyectos generales sensibles a los costes
6. Embalaje: tubo para laboratorio/prototipo; cinta y bobina para producción automática SMT
7. Si se hace referencia cruzada a un número de pieza de marca internacional, envíe la hoja de datos original para que la comprobemos antes de realizar el pedido.
