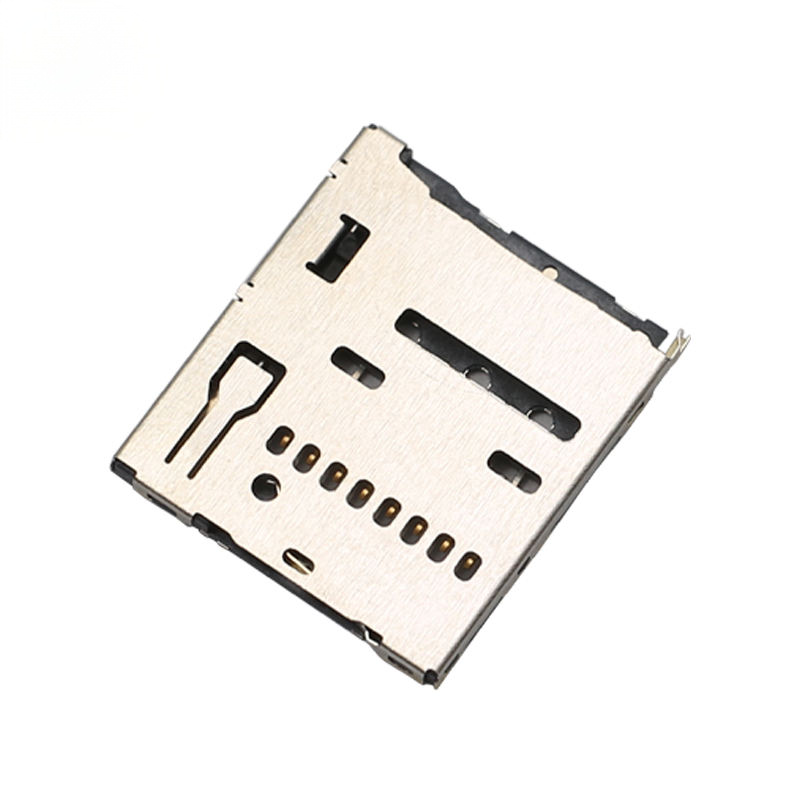

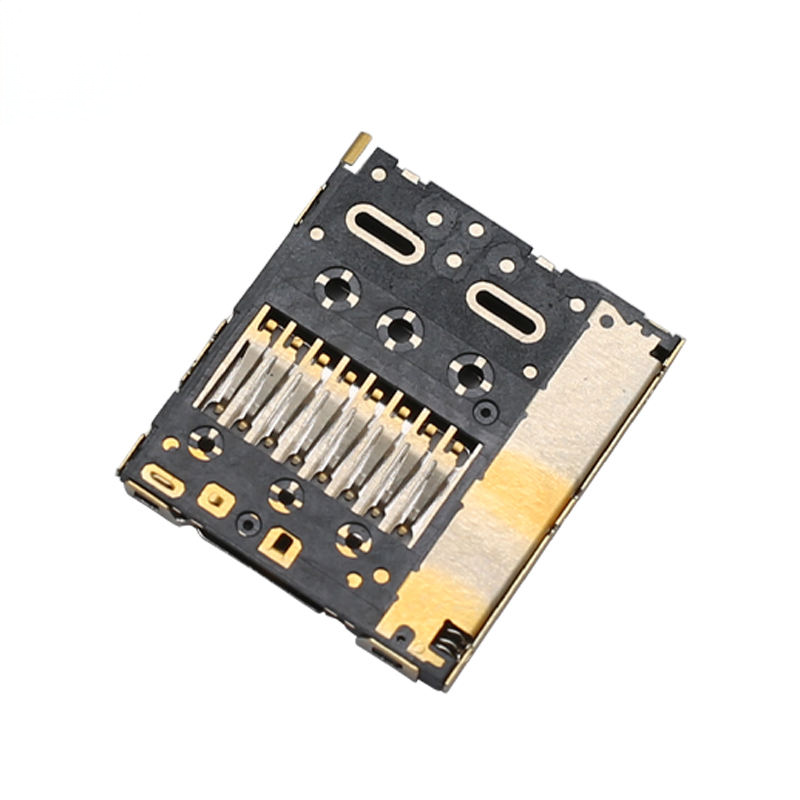

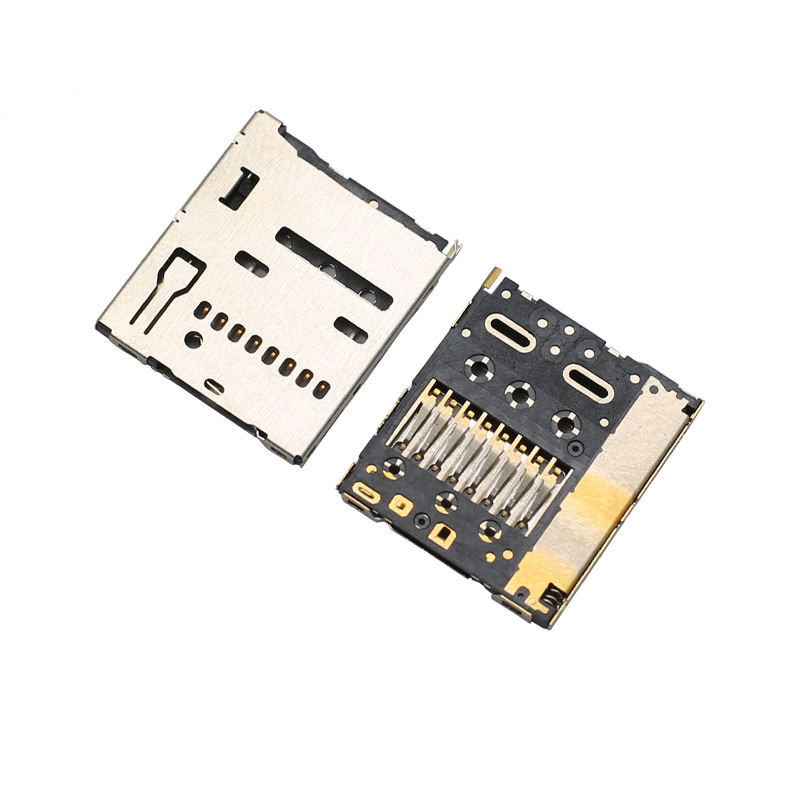

Reemplazo del conector de tarjeta Micro SD tipo Push Push JAE ST11S008V4HR2000, ranura para tarjeta TF para cámara de teléfono - para PCB

Destacar

Reemplazo directo pin a pin para la serie JAE ST11S008V4HR2000 ST11-H
Mecanismo de expulsión automática push-push de perfil ultrabajo de 1,25 mm, montaje superficial SMT
Interruptor de detección de tarjeta NC (normalmente cerrado) incorporado para detección de inserción de tarjeta
Paso de contacto de 1,10 mm, 8 pines de señal + 2 pines de interruptor; admite transmisión de alta velocidad micro-SD UHS-I
Carcasa de blindaje de acero inoxidable con sujeción multipunto para supresión de EMI y anti-aflojamiento durante la soldadura por reflujo
Carcasa LCP UL94V-0 de alta temperatura, recubrimiento de contacto de oro-níquel, vida útil de 5000 ciclos de acoplamiento
Cumple con RoHS, bajo contenido de halógenos, REACH SVHC; embalaje estándar de cinta y carrete de 2000 unidades

Especificaciones técnicas

Parámetros mecánicos generales

Características materiales y eléctricas

Directrices ambientales y de soldadura

Características del producto

• Operación de expulsión automática push-push: presione para bloquear, presione brevemente de nuevo para expulsar la tarjeta TF; carrera de expulsión de 3,4 mm para una extracción conveniente de la tarjeta
• Interruptor de detección de tarjeta NC integrado, señal de hardware para detección de presencia de tarjeta
• Paso de 1,10 mm, 8 contactos de señal más 2 contactos de interruptor de detección
• Terminación de montaje superficial SMT; múltiples pestañas de sujeción metálicas evitan que el componente flote en el horno de reflujo
• Altura total de 1,25 mm, huella compacta para diseño de carcasa delgada
• Carcasa de blindaje de acero inoxidable, blindaje EMI efectivo para electrónica portátil
• Carcasa LCP UL94V-0 de alta temperatura, estable bajo el perfil de reflujo SMT estándar
• Contactos de bronce fosforado con recubrimiento de oro sobre níquel, estaño flash en terminales de PCB para buena soldabilidad
• Embalaje en cinta y carrete para líneas de ensamblaje SMT automáticas de alta velocidad
•

Ventajas del producto

1. Sustitución directa: Huella y asignación de pines exactas que coinciden con JAE ST11S008V4HR2000, reutiliza el diseño de PCB existente, elimina el costo de rediseño de la placa y el retraso del proyecto.
2. Fiabilidad mecánica push-push: Estructura anti-expulsión incorporada, rendimiento estable bajo vibración para dispositivos portátiles.
3. Interruptor de detección de tarjeta de hardware: La señal de detección NC permite que el MCU host reconozca la inserción/extracción de la tarjeta, admite lógica de conexión en caliente.
4. Amigable para producción en masa: Las garras de sujeción multipunto evitan el desplazamiento/flotación durante el reflujo SMT; el embalaje en carrete se adapta a máquinas de recogida y colocación de alta velocidad.
5. Carcasa de acero inoxidable con blindaje EMI: Suprime la interferencia electromagnética para cámaras, dispositivos IoT portátiles y equipos portátiles.
6. Alternativa rentable: Reduce el costo de la lista de materiales en comparación con el componente JAE original, manteniendo la equivalencia eléctrica-mecánica completa.

Nuestro servicio

2. Capacidad de producción suficiente---resuelve los problemas de pedidos grandes para ti
3. Personalización profesional---proporciona un servicio integral para conectores
4. Resuelve problemas---todos los problemas de producción los resolveremos por ti antes del envío
5. Entrega rápida---proporciona múltiples soluciones de entrega para ahorrar costos de logística

Industrias de aplicación

• Cámaras de acción, cámaras de salpicadero, dispositivos de grabación portátiles
• Instrumentos portátiles y terminales portátiles industriales
• Drones, nodos de sensores IoT compactos, hardware portátil inteligente
• Cámaras de seguridad pequeñas, equipos de grabación de video portátiles
• Electrónica portátil de consumo, placas de control integradas compactas
