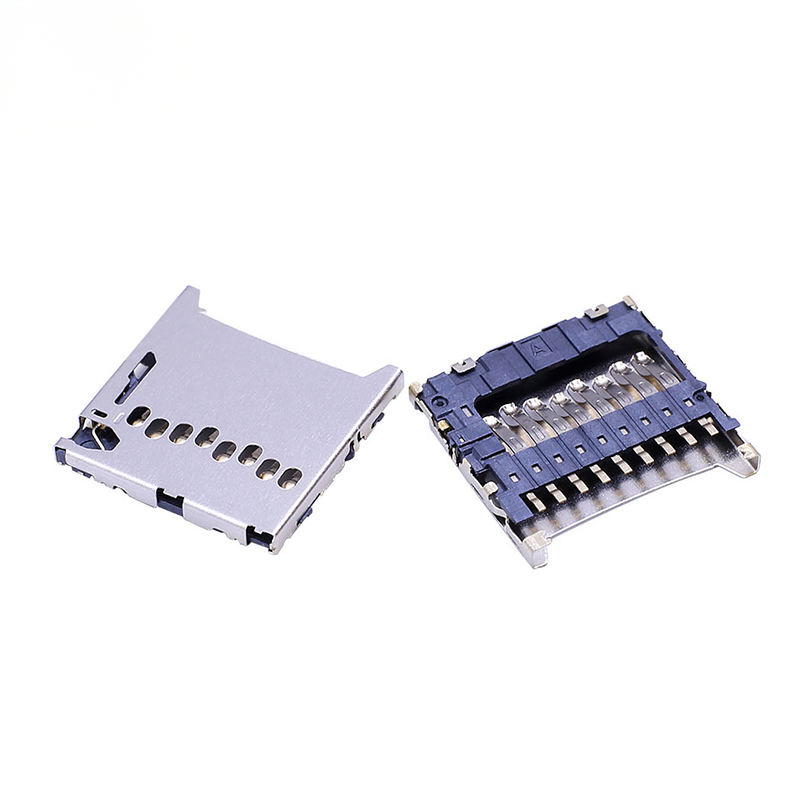

Soporte para tarjeta TF de 8 pines con pin CD H1.3 de acero inoxidable Micro SD Card Holder Conector electrónico USB para aplicaciones de PCB

Destacar

Altura de apilamiento ultrabaja de 1,3 mm, montaje superficial SMT, 8 pines de señal + pin dedicado de detección de tarjeta (CD)

Carcasa de blindaje de acero inoxidable SUS, interferencia anti-EMI, robusta contra vibraciones y golpes

Paso de contacto de 1,10 mm, admite comunicación de datos de alta velocidad Micro SD / TF UHS-I

Garras de retención de PCB integradas para evitar el desplazamiento de componentes durante la soldadura por reflujo

Contactos de bronce fosforado con chapado de oro-níquel, vida útil mínima de 5000 ciclos de acoplamiento

Cumple con RoHS, bajo en halógenos; embalaje en cinta y carrete para montaje SMT de alta velocidad

Señal de detección de tarjeta a nivel de hardware, realiza el reconocimiento del estado de conexión en caliente sin circuito periférico adicional

Especificaciones Técnicas

Parámetros Mecánicos Generales

Características Materiales y Eléctricas

Directrices Ambientales y de Soldadura

Características del producto

• Perfil ultrabajo H1.3 mm, ahorra espacio vertical en la carcasa para un diseño de dispositivo delgado
• Pin de interruptor mecánico independiente de detección de tarjeta (CD), disparador de hardware para detección de presencia de tarjeta
• 8 contactos de señal, paso de 1,10 mm, inserción de tarjeta Micro SD / TF de carga frontal
• Terminación SMT con garras de retención de PCB duales, anti-flotación durante la soldadura por reflujo
• Carcasa de blindaje de acero inoxidable SUS, suprime el ruido EMI para una señal estable del bus SD
• Carcasa LCP UL94V-0 de alta temperatura, compatible con el perfil de reflujo SMT estándar
• Base de contacto de bronce fosforado, chapado de acoplamiento oro-níquel; terminales de PCB chapados en estaño para una excelente soldabilidad
• Embalaje en cinta y carrete para montaje automático pick-and-place
• Operación de empujar-tirar, sin mecanismo de resorte de expulsión automática push-push, menos puntos de falla mecánica

Ventajas del producto

1. Altura de apilamiento ultrabaja de 1,3 mm: Perfecto para hardware delgado donde los enchufes estándar de 1,45 mm / 1,8 mm no pueden cumplir los requisitos de límite de altura.
2. Pin de detección de CD de hardware: Señal de salida en tiempo real de inserción/extracción de tarjeta, reduce la carga de sondeo de software para MCU, simplifica el desarrollo de lógica de conexión en caliente.
3. Carcasa de blindaje SUS: Suprime la interferencia EMI, garantiza un rendimiento de lectura-escritura SD UHS-I de alta velocidad estable en un entorno electromagnético ruidoso.
4. Diseño SMT con garra de retención: Evita eficazmente el desplazamiento/flotación de componentes durante la soldadura por reflujo, menor tasa de defectos de ensamblaje para producción en masa.
5. Estructura fiable de empujar-tirar: Menos riesgos de fallas relacionadas con resortes en comparación con el tipo de expulsión automática push-push, apto para equipos industriales y exteriores expuestos a vibraciones.
6. Amplio rango de temperatura industrial: Rango de operación de -40~+85 °C, soporta escenarios de aplicación de IoT exterior y terminales industriales portátiles.

Nuestro Servicio

2. Capacidad de Producción Suficiente---resuelve los problemas de pedidos grandes para ti
3. Personalización Profesional---proporcionar un servicio integral para conectores
4. Resolver Problemas---todos los problemas de producción los resolveremos por ti antes del envío
5. Entrega Rápida---proporcionar múltiples soluciones de entrega para ahorrar costos de logística

Industrias de Aplicación

• Gateway IoT, módulos de sensores inteligentes, controladores integrados de borde
• Instrumentos portátiles de prueba y medición, terminales industriales portátiles
• Cámaras de seguridad, unidades de almacenamiento periférico NVR de tamaño pequeño
• Dispositivos domésticos inteligentes, decodificadores en miniatura
• Accesorios para drones, equipos médicos portátiles
• POS portátiles, dispositivos de adquisición de datos portátiles
