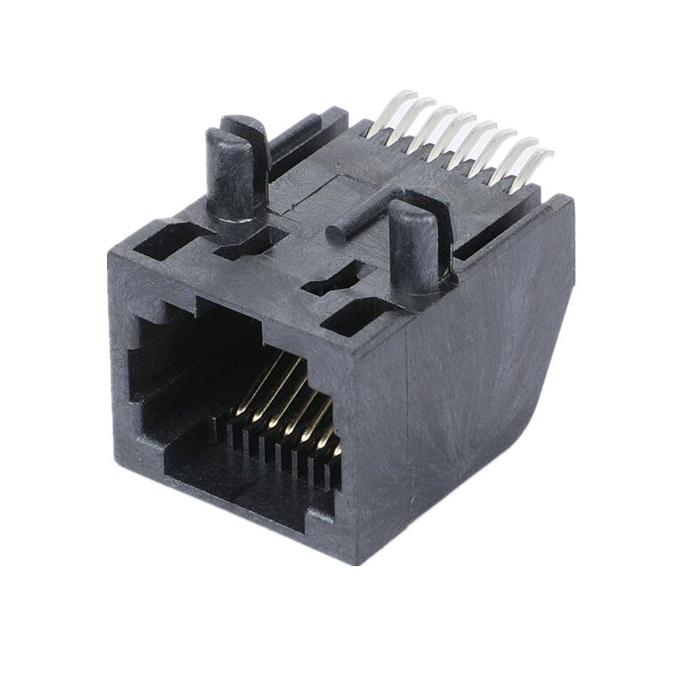

Conector telefónico de ángulo derecho sin blindaje 8P8C SMD RJ45 conector modular
Descripción
| Punto de trabajo |
Parámetro |
| Tipo de conector |
Se trata de un dispositivo de conexión de alta velocidad. |
| Configuración del puerto |
1 puerto, 1 × 1 |
| Posiciones / Contactos |
8P8C, completamente cargado |
| Estilo de montaña |
SMD / Tecnología de montaje en superficie |
| Orientación del PCB |
Ángulo recto (90°, entrada lateral) |
| Protección |
Sin blindaje (sin carcasa metálica) |
| Categoría de rendimiento |
Categoría 3 (voz y señal de baja velocidad) |
| Dirección del cierre |
Se aplicará el sistema de retención de agua. |
| LED de estado |
No hay |
| Material de contacto |
Fósforo Bronce |
| Plastificación de contacto |
Área de apareamiento: oro sobre níquel; cola de soldadura: estaño |
| Localización de las Pegs |
Sí (para el alineamiento SMT) |
| Materiales para la vivienda |
El material se utilizará para la fabricación de productos de alta calidad, incluidos los productos de alta calidad. |
| Cantidad máxima de corriente |
1.5 A |
| Tensión máxima |
150 V de corriente continua |
| Resistencia de contacto |
≤ 20 mΩ |
| Resistencia al aislamiento |
≥ 500 MΩ |
| Durabilidad (ciclos de apareamiento) |
750 ciclos como mínimo |
| Temperatura de funcionamiento |
-40 °C ~ +85 °C |
| El cumplimiento |
RoHS y REACH |
| Embalaje |
Embalaje a granel en bandeja |
Sin carcasa de blindaje metálico, este conector reduce el costo total de BOM manteniendo la interoperabilidad estándar RJ45.la resolución de los riesgos comunes de desviación de la colocación del conector SMD en las líneas de producción en masaNo hay indicadores LED; la huella compacta y de bajo perfil maximiza la valiosa propiedad de PCB para diseños de tablas densamente empaquetados.
Características clave y diferenciadores
- El sistema SMD de entrada lateral en ángulo recto.
- Construcción sin blindaje.
- 8P8C Contactos completamente cargados.
- Pinos de localización SMT.
- En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor.
- Contactos de fósforo-bronce con chapa de oro-níquel selectiva.
- Sin LED / sin carcasa metálica: Simplifica el enrutamiento de PCB, ahorra espacio en la placa, reduce el número de piezas
- Conforme con las normas RoHS y REACH: Cumple con los requisitos ambientales mundiales de la electrónica para productos orientados a la exportación
Escenarios típicos de aplicación
Diseñado para proyectos en los que se requiere una conexión de voz de categoría 3 o de señal de baja velocidad, el entorno EMI es suave y la rentabilidad más la fabricación en masa de SMT son prioridades:
- Equipos de comunicación por voz, placas terminales telefónicas
- Modulos de control industrial, placas de interfaz de señales en serie
- Dispositivos inteligentes para uso doméstico y comercial, unidades de control de acceso
- Los terminales de punto de venta, equipos periféricos de oficina
- Interfaces auxiliares de ensayo y medición
- Dispositivos de IoT optimizados en función de los costes con puerto físico RJ45
Preguntas frecuentes
P: ¿Cuándo podemos recibir la cotización?
R: Si se confirma la especificación, nuestra cotización se puede proporcionar dentro de las 24 horas.
P: ¿Puede proporcionar muestras para su evaluación?
R: Sí, las muestras pueden enviarse para su evaluación.
P: ¿Cuánto tiempo tarda un pedido en procesarse y enviarse?
R: Cuando los artículos están en stock, generalmente los enviamos en los próximos 3 a 7 días hábiles después de recibir un pedido.
P: ¿Cuál es su término comercial?
A: FOB, FCA, CFR, CIF, EXW, DDU están disponibles. También podemos ayudarle a elegir el método de envío más favorable y eficiente.
P: ¿Cuál es el plazo de pago?
A: ONLINE (seguro comercial), VISA, T/T, Western Union, , etc. Las tarifas de los productos incluidos en la lista de productos incluidos en la lista de productos incluidos en la lista de productos incluidos en la lista de productos incluidos en la lista.
P: ¿Cuánto dura el período de garantía?
R: El producto viene con una garantía limitada de 1 año.
P: ¿Puede proporcionar el servicio OEM y ODM?
R: Sí, nuestro equipo profesional de I+D ayudará a hacer realidad sus ideas.
