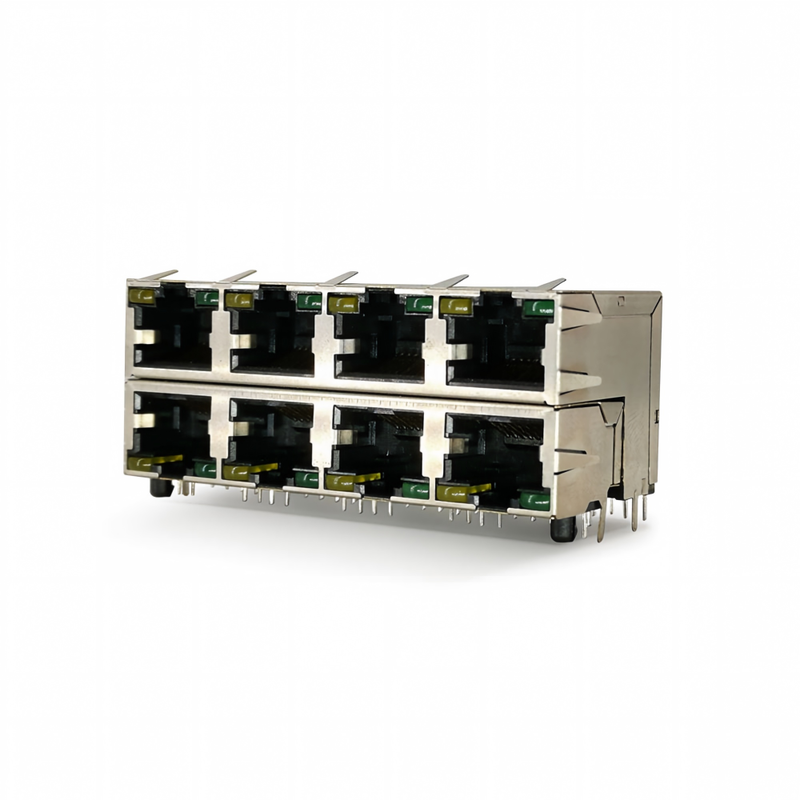

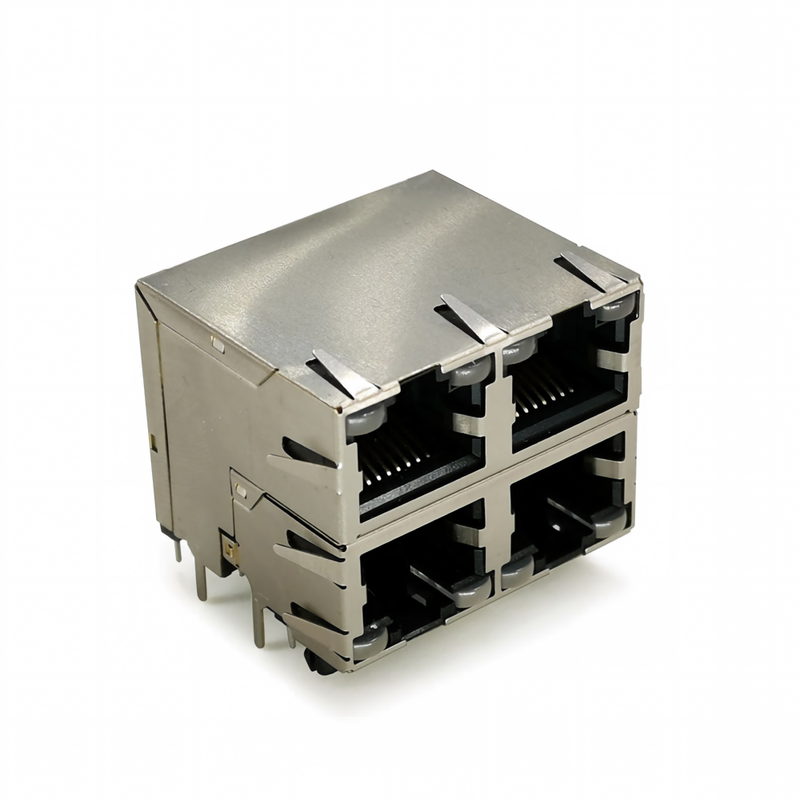

Conector modular RJ45 apilado de doble capa 2x8 (16 puertos) con LED dual, blindaje metálico y contactos de bronce fosforado – Conector hembra PCB de paso de 8P8C apilado para switch/router/NIC Gigabit
Descripción del producto
|
Parámetro
|
Especificación
|
|
Tipo de conector
|
Jack modular 8P8C (RJ45), hembra
|
|
Configuración
|
2x8 apilado (doble capa), 16 puertos
|
|
Posiciones / Cargadas
|
8 posiciones, 8 contactos por puerto
|
|
Montaje
|
Through-Hole, ángulo recto (entrada lateral 90°)
|
|
Paso (pines TH)
|
Fila de 2.54 mm x columna de 1.27 mm (patrón estándar de PCB RJ45)
|
|
Material de la carcasa
|
PBT / PA46 / PA66 con carga de vidrio, negro, UL 94 V-0
|
|
Material del blindaje
|
Latón (aleación de cobre) 0.20–0.25 mm, niquelado o estañado
|
|
Material del contacto
|
Bronce fosforado Ø0.45–0.46 mm redondo / 0.35 mm plano
|
|
Recubrimiento del contacto
|
Oro selectivo en el acoplamiento (flash–50µ"), estaño en la cola
|
|
LED
|
Por puerto 2x (ej. Verde Enlace + Amarillo ACT); colores opcionales
|
|
EMI
|
Carcasa blindada + resortes de contacto superior/lateral + pestañas de tierra de PCB
|
|
Corriente nominal
|
1.5 A por contacto
|
|
Tensión nominal
|
125 VCA RMS
|
|
Resistencia de contacto
|
≤ 30 mΩ
|
|
Resistencia de aislamiento
|
≥ 500 MΩ @ 500 VCC
|
|
Tensión de rigidez dieléctrica
|
1000 VCA RMS, 60 s
|
|
Fuerza de acoplamiento
|
≤ 2.2 kgf (enchufe de 8 contactos)
|
|
Retención (enchufe-jack)
|
≥ 7.7 kgf
|
|
Durabilidad
|
750 ciclos (mínimo)
|
|
Clasificación Cat
|
Cat5 / Cat5e / Cat6 (versión sin magnetismo integrado)
|
|
Soporte PoE
|
Sí (IEEE 802.3af/at/bt, cuando se combina con magnetismo externo o jack PoE)
|
|
Temperatura de operación.
|
-40 °C a +85 °C (opción industrial -20~+70)
|
|
Cumple con
|
FCC Parte 68, IEC 60603, RoHS 2.0, REACH
|
|
Referencia cruzada.
|
TE 6368296-1 / 6116317-6; Connray 59BSE-2x8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED
|
|
Dimensiones (ref)
|
L 28.2 x A 115.07 x H 25.30 mm (clase Wayconn)
|
|
MOQ / Plazo de entrega
|
500 piezas / 5–7 d muestra, 3–4 s producción en masa
|

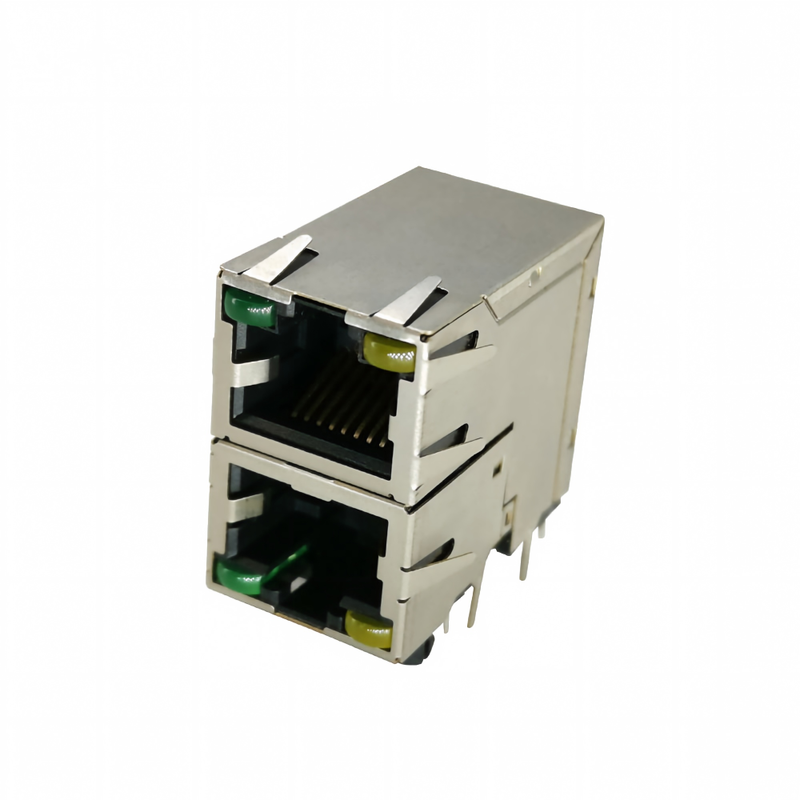

El jack modular RJ45 de doble capa 2x8 integra dieciséis puertos hembra 8P8C en un ensamblaje apilado y agrupado: carcasa PBT negra UL94 V-0, carcasa de blindaje de latón con resortes EMI, contactos de bronce fosforado de paso en ángulo recto y un array de tubo de luz LED dual por puerto (Enlace + Actividad). Es un jack RJ45 no magnético (discreto) — lo que significa que no tiene transformador integrado; se combina con magnetismo discreto o un front-end PHY PoE, que es exactamente como se especifican TE 6368296-1 / Connray 59BSE / Wayconn MJIB-88280XX.

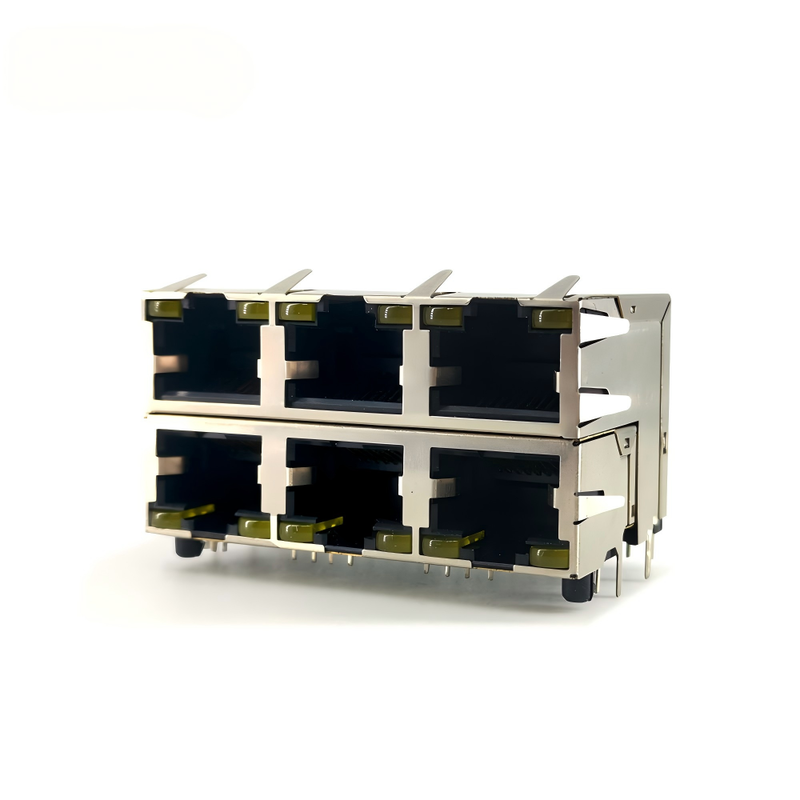

El factor de forma apilado 2x8 es el bloque de placa frontal principal para switches Gigabit de 16 y 48 puertos (3x 2x8), ahorrando longitud de placa en comparación con la agrupación lineal 1x8 y manteniendo la recogida y colocación en un solo componente.
Aplicación
Switches Ethernet – Switch de acceso Gigabit de 16 puertos (1x 2x8), ToR de 48 puertos (3x 2x8 + 4x SFP+)
Routers/gateways – Router SMB de 16 puertos LAN, CPE xDSL/cable
Tarjeta NIC / PCIe de red – NIC de monitoreo de 1G de 4/16 puertos
Switch industrial DIN-rail – Switch no administrado de 16 puertos para planta de fábrica (construcción de temperatura amplia)
Panel de inyección/midspan PoE – combinado con magnetismo PoE discreto, 802.3at/bt
ATM / POS/vending – backhaul cableado multiport
Analizador de protocolos/pruebas y mediciones – Chasis de tap de 16 puertos
Hub Ethernet médico / de laboratorio – jack discreto blindado evita la saturación magnética en analógico sensible
Producto de red: NIC, Hub, SWITCH, Router, Bridge, Work,
Estación: PC/SISTEMA, Impresora, Servidor, NB, MÓDEM I-CABLE, APLICACIÓN XDSL, SET-TOP-BOX.
Nuestra ventaja
1. Fabricante profesional de conectores, una variedad de estilos para elegir; somos ventas directas de fábrica, no solo garantía de calidad sino también asequible.
2. Podemos proporcionar muestras gratuitas para que las pruebe, y luego compre si es apropiado.
3. Si el producto no es lo que desea, contáctenos directamente y proporcione las especificaciones del producto que necesita.
4. Taller de producción a gran escala, entrega rápida, entrega inmediata desde el stock, no hay necesidad de preocuparse por la entrega.
5. Servicio postventa uno a uno, no dude en contactarnos si tiene alguna pregunta.
Opciones de personalización
LED: Ninguno / 1-LED / 2-LED (GY/GG/RG/RY)
Acabado del blindaje: Niquelado / Estañado / Cobre desnudo
Oro de contacto: Flash / 3µ" / 15µ" / 30µ" / 50µ"
Cola: Soldadura TH 3.05 mm / 2.54 mm / press-fit
Magnetismo: Ninguno (discreto) / con magnetismo integrado 10/100 / MagJack Gigabit (PoE+)
Carcasa: PBT negro (predeterminado) / PA46 / PA9T / color personalizado
Tierra: Solo pestañas de tierra de PCB / + junta EMI del panel
Proceso de personalización
Recopilación de requisitos → 2. Evaluación técnica y cotización → 3. Revisión y confirmación de dibujo 3D → 4. Molde / Herramientas y prototipo → 5. Prueba de muestra (SI/EMI/LED) y aprobación → 6. Producción en masa → 7. QC final y envío
Preguntas frecuentes
P: ¿Son una empresa comercial o una fábrica?
R: Somos una fábrica con 15 años de experiencia en fabricación de conectores; casi todos nuestros productos son fabricados por nosotros mismos.
P: ¿Cuándo puedo obtener una cotización?
R: Después de confirmar los productos que necesita, le ofreceremos una cotización.
P: ¿Aceptan personalización?
R: Sí, podemos aceptar personalización siempre que esté dentro de nuestro alcance comercial, pero debe proporcionarnos su cantidad de demanda.
