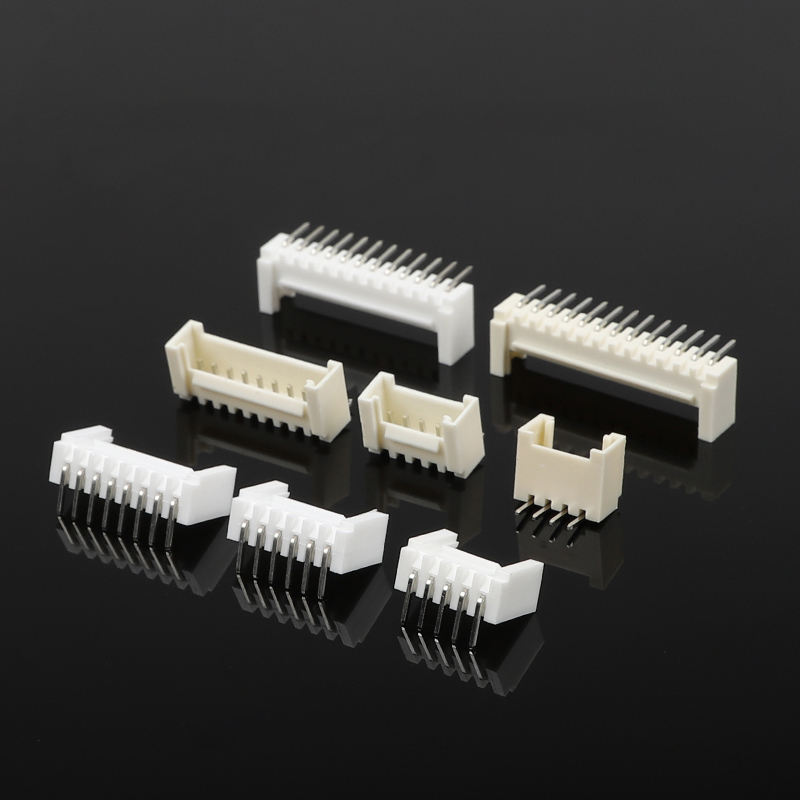

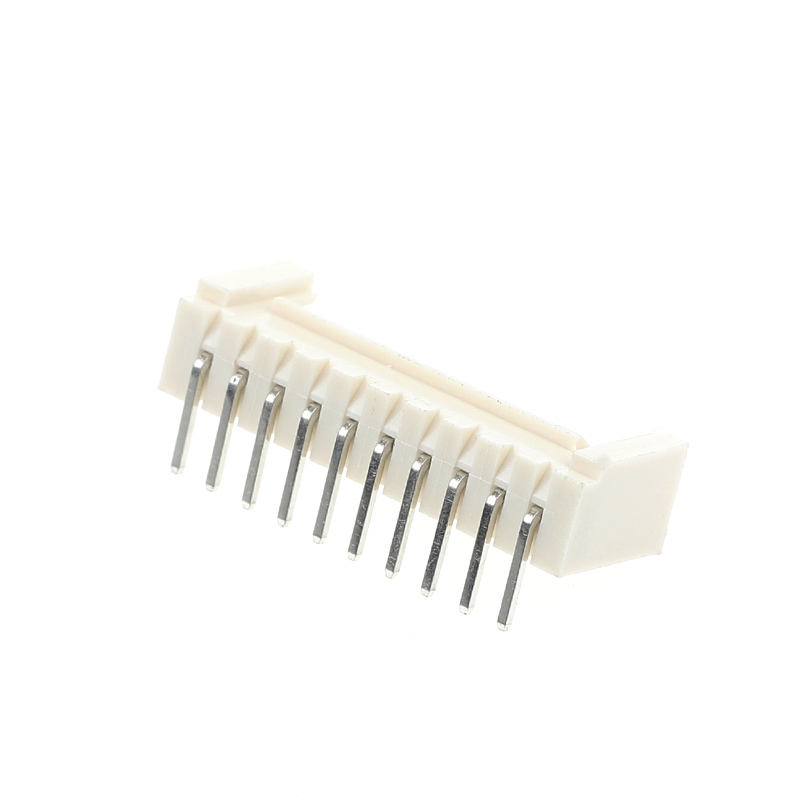

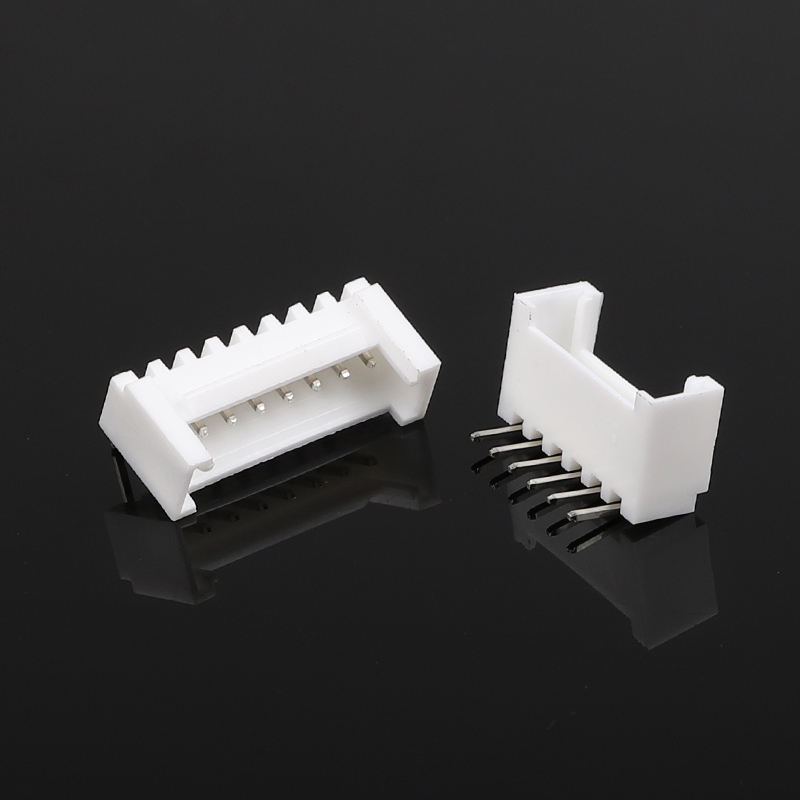

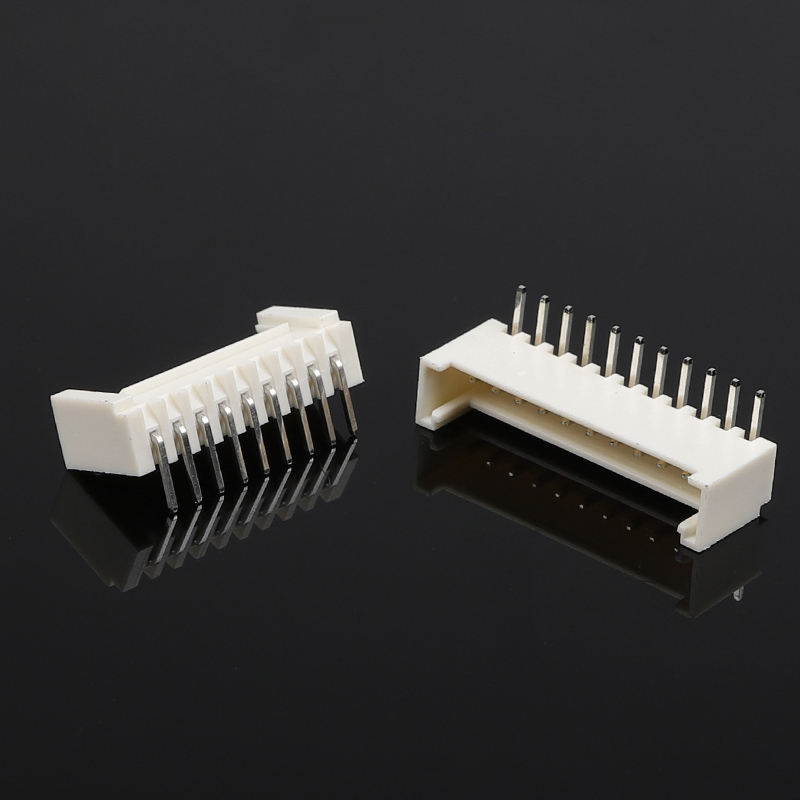

Conector de placa de cable, hebilla horizontal de 90 grados, pin doblado, enchufe hembra de nailon, paso de 2,0 mm
Descripción del producto
| Artículo |
Especificación |
| Tipo de producto |
Carcasa hembra de cable a placa, pin doblado horizontal de 90°, hebilla de bloqueo |
| Paso |
2,0 mm |
| Estilo de montaje |
DIP Through-Hole, ángulo recto / horizontal |
| Posiciones disponibles |
2-16 posiciones (estándar), posiciones personalizadas negociables |
| Material de la carcasa |
Nailon PA66, ignífugo UL94-V-0 |
| Material del terminal |
Latón / Bronce fosforado |
| Chapado estándar |
Estañado; chapado flash dorado opcional |
| Corriente nominal |
3 A CA/CC (por circuito) |
| Voltaje nominal |
250 V CA/CC |
| Resistencia de contacto |
≤20 mΩ (inicial) |
| Resistencia de aislamiento |
≥1000 MΩ |
| Voltaje de resistencia |
1000 V CA / 1 min |
| Rango de temperatura de funcionamiento |
-25 °C ~ +85 °C |
| Ciclos de acoplamiento |
≥500 ciclos |
| Calibre de cable compatible |
Cable trenzado AWG #24-#28 |
| Cumplimiento |
RoHS, REACH |
| Piezas de acoplamiento |
Terminales de crimpado, conector macho de acoplamiento, arnés de cable personalizado |
Esta carcasa hembra de cable a placa horizontal de ángulo recto de 90 grados y paso de 2,0 mm es un conector de pin doblado DIP Through-Hole con hebilla de bloqueo positiva integrada, diseñado para una interconexión fiable de señal y baja potencia de cable a PCB en ensamblajes electrónicos con espacio limitado. La hebilla de bloqueo incorporada proporciona una retención firme de acoplamiento contra vibraciones y tirones accidentales, eliminando los riesgos de conexión intermitente comunes en alternativas sin bloqueo. Moldeada con nailon PA66 de alta calidad UL94-V-0, esta carcasa receptora soporta el proceso de soldadura por ola, un rendimiento eléctrico estable y una larga vida útil para la producción en masa de productos electrónicos. Disponible en múltiples recuentos de pines para un diseño de PCB flexible, sirve como un reemplazo rentable directo para las series convencionales de cable a placa de 2,0 mm tipo latch.
- Estructura DIP de pin doblado horizontal de 90°: El acoplamiento de entrada lateral horizontal ahorra espacio vertical en la PCB, ideal para diseños de gabinetes compactos; el diseño de pin doblado Through-Hole ofrece un fuerte anclaje mecánico de soldadura, mejor resistencia a los golpes que las versiones SMT para dispositivos propensos a vibraciones.
- Bloqueo de hebilla positiva: Clic audible y táctil al acoplar completamente; evita la desconexión accidental durante el transporte, montaje u operación del equipo; evita la pérdida de señal causada por un acoplamiento flojo. La carcasa polarizada evita la inserción inversa para proteger los circuitos de la PCB.
- Carcasa de nailon PA66 de alta temperatura: Clasificación ignífuga UL94-V-0, compatible con soldadura por ola estándar, dimensiones estables bajo ciclos térmicos, bajo riesgo de deformación durante la soldadura de producción.
- Rendimiento eléctrico constante: La geometría de contacto optimizada mantiene una baja resistencia de contacto durante ciclos de acoplamiento repetidos; la estricta inspección de materias primas y en proceso reduce la tasa de fallos en campo para proyectos OEM de alto volumen.
- Amplia cobertura de recuento de pines y soporte personalizado: Posiciones estándar 2P-16P en stock; recuentos de pines personalizados, opciones de chapado de terminales (estaño / chapado flash dorado selectivo), marcado personalizado y servicios de arnés de cable a juego disponibles para requisitos específicos del proyecto.
- Cumplimiento total: Cumple con RoHS y REACH, satisface los requisitos de importación de productos electrónicos de consumo e industriales a nivel mundial; informes de prueba y archivos de dibujo disponibles bajo petición para validación de diseño.
Bien adaptado para interconexiones internas de señal y baja potencia en múltiples industrias:
- Electrónica de consumo: Electrodomésticos, módulos de hogar inteligente, paneles de visualización, impresoras y escáneres
- Control industrial: Módulos de sensores, placas de control, equipos de automatización pequeños
- LED e iluminación: Placas de controlador LED, unidades de control de iluminación interior
- Médica e instrumentación: Instrumentos de prueba, dispositivos médicos portátiles
- Mercado de accesorios automotriz: Ensamblajes electrónicos auxiliares a bordo
