0.5mm H2.55 HRS 60V AC/DC Conector FPC para el sector industrial

0.5mm H2.55 HRS 60V AC/DC Conector FPC para el sector industrial

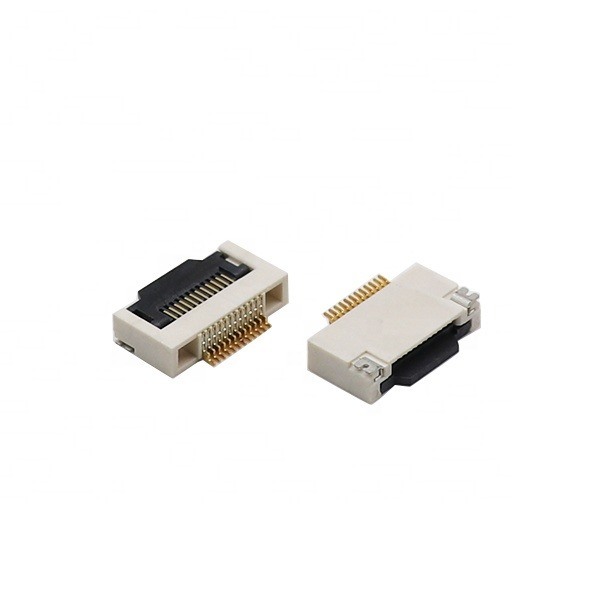

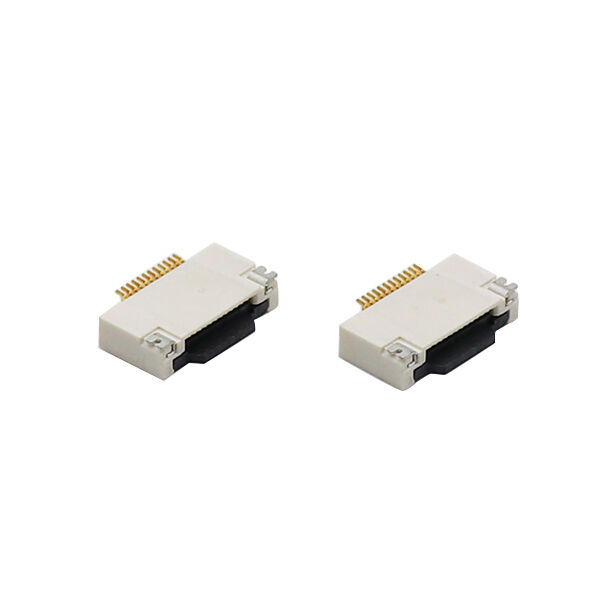

Este conector FPC de 0,5 mm de ancho tiene un2Diseño de altura de perfil bajo de.55 mm, combinado con unaConfiguración SMT en ángulo rectoy aMecanismo de bloqueo delanteroLa estructura de contacto inferior está diseñada para optimizar el espacio del diseño de PCB al tiempo que garantiza una conexión eléctrica estable para cables planos flexibles.

Se utiliza ampliamente en módulos LCD, sistemas de control industrial, electrónica de consumo y dispositivos embebidos que requieren una interconexión FPC de alta densidad.

Descripción

¿Qué es?es una serie deLos conectores FPC/FFC están diseñados para aplicaciones tales como GPS y equipos AV para uso en automóviles o electrónica para uso industrial y/o médico, que requieren resistencia a las vibraciones.Estos productos son 0Conectores SMT, ZIF con bloqueo frontal. Sus estructuras evitan que los FPC/FFC se desarticulen o se insertan en el suelo.a) elTipo de paso de 1 mm.

0Diseño de tono de alta densidad de.5 mm

El diseño de tono fino de 0,5 mm admite múltiples canales de señal dentro de un espacio limitado de PCB, lo que lo hace adecuado para dispositivos electrónicos compactos y ligeros.

2.55mm Estructura de perfil bajo

La altura de 2,55 mm reduce las restricciones de apilamiento vertical, ideal para módulos de pantalla ultrafinos y arquitecturas de PCB compactas.

Configuración SMT en ángulo recto

El diseño de montaje horizontal mejora la flexibilidad de la ruta y reduce la tensión mecánica en los cables FPC.

Mecanismo de bloqueo delantero

La estructura delantera garantiza la inserción segura del cable y el bloqueo mecánico estable, mejorando la consistencia del conjunto.

Diseño del contacto inferior

La arquitectura de contacto inferior ayuda a optimizar el espacio de enrutamiento de PCB y minimiza la interferencia de los componentes del lado superior.

Aplicaciones típicas

• Modulos de visualización LCD / OLED

• Productos electrónicos de consumo (tablets, cámaras, dispositivos inteligentes)

• Sistemas de control industrial

• Productos electrónicos integrados

• Modulos de visualización médica

Etapas de procesamiento

Estampado / inyección -> inspección previa a la línea -> terminal automático del enchufe de la máquina -> cubierta trasera ensamblada -> prueba eléctrica -> prueba de presión -> prueba de planitud--> prueba de apariencia--> prueba FQC--> almacenamiento.

Principales mercados de exportación

• Asia y Australia
• Europa del Este Oriente Medio/África
• América del Norte Europa occidental
• América Central y del Sur

Embalaje y envío

Puerto FOB: Shenzhen

Tiempo de ejecución: 7 días hábiles

Embalaje: bobina en cartón

Pago

Método de pago: TT, T/T, L/C, Paypal, etc. por adelantado

Detalles de la entrega: 7-10 días hábiles después de haber confirmado el pedido

Ventajas competitivas primarias

• Se aceptan pedidos pequeños
• Exportación directa de fábrica
• Con 20 años de experiencia en producción profesional como fabricante de conectores de precisión
• Las muestras gratuitas están disponibles
• Entrega rápida
• Productos verdes
• Equipo de investigación y desarrollo fuerte
• Personal con experiencia
• ISO9001, ROHS y otras normas
