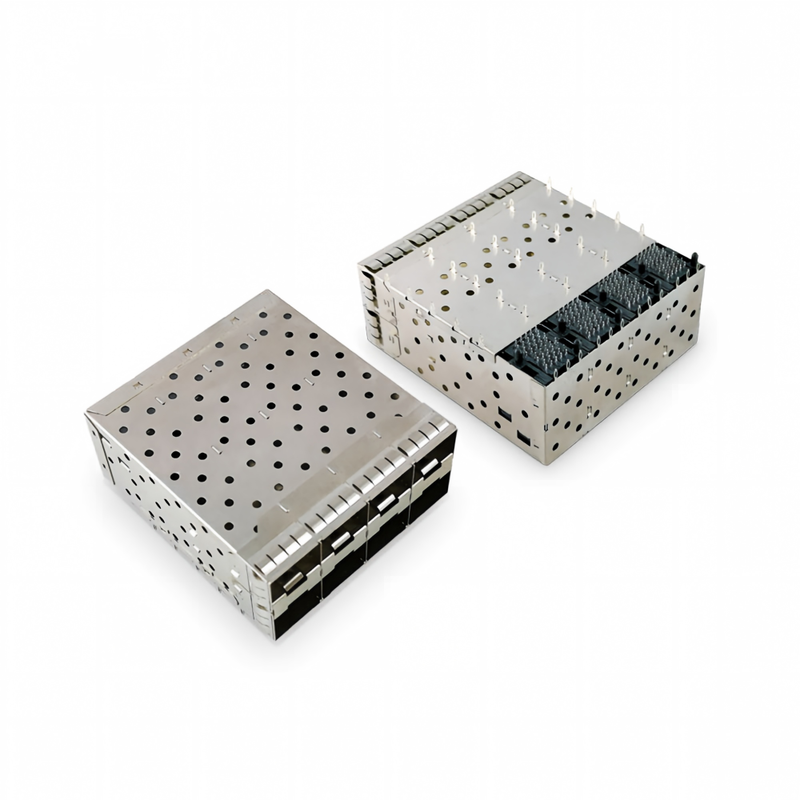

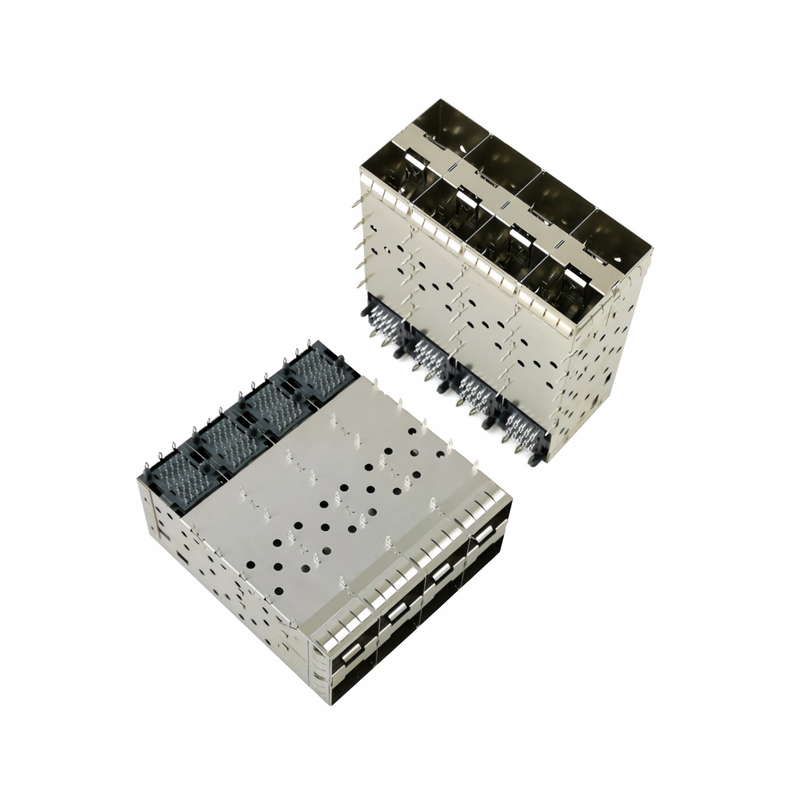

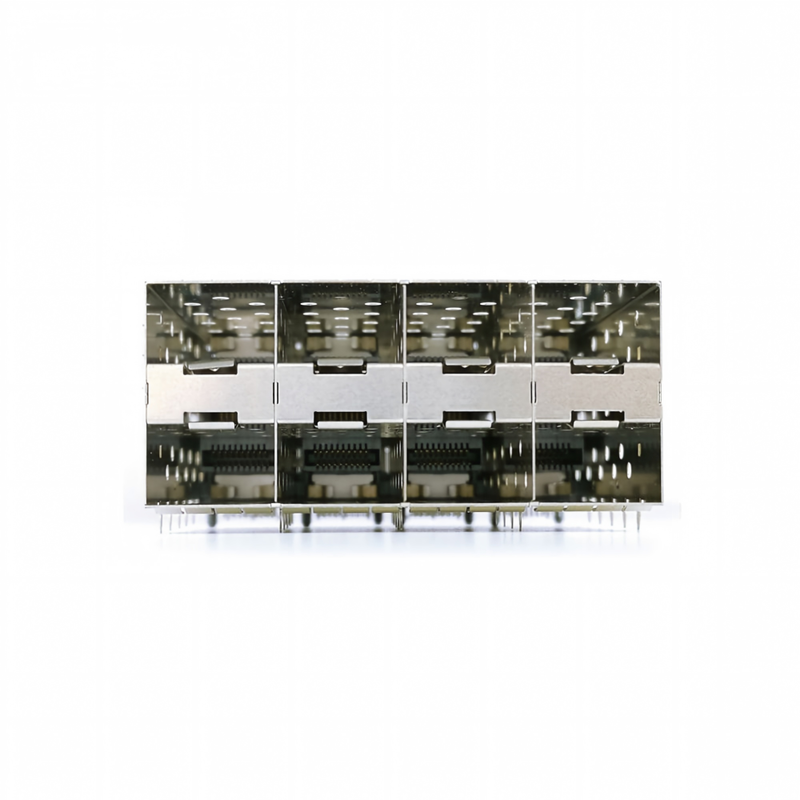

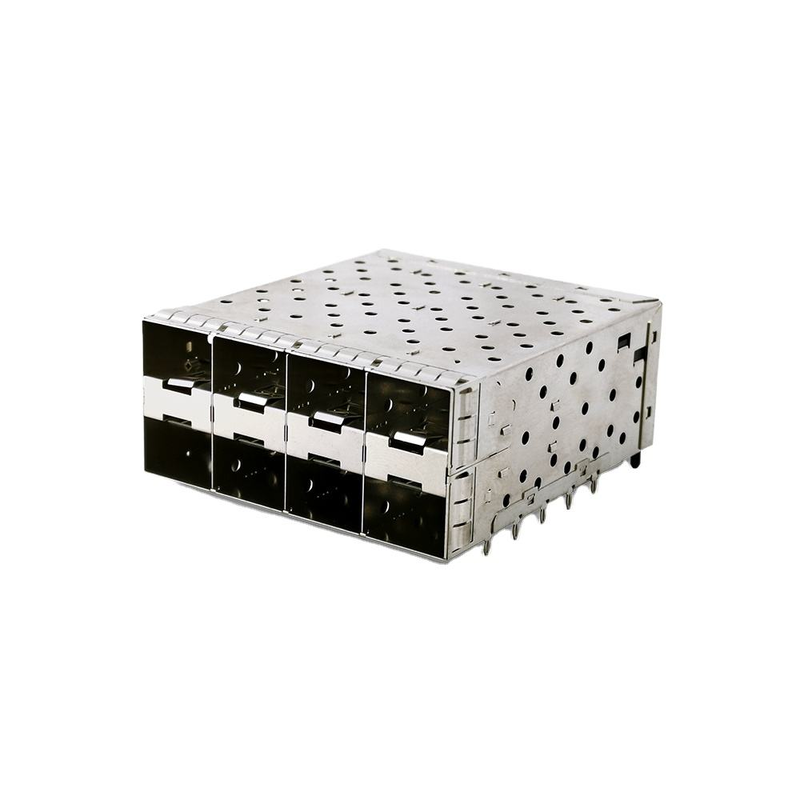

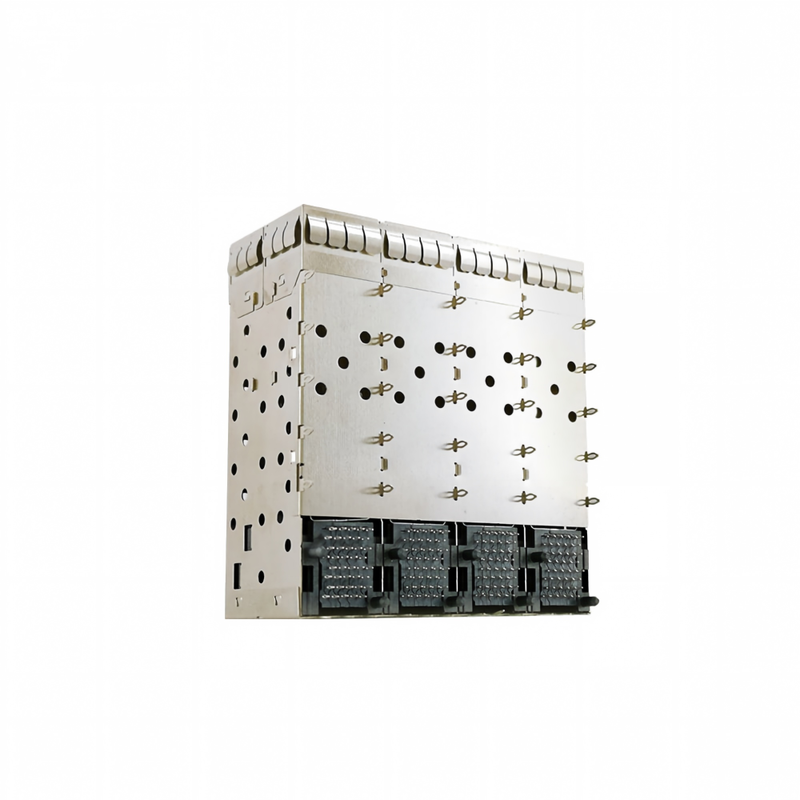

8 puertos SFP + 2 × 4 ensamblaje de jaula, 160 posiciones de prensa-ajuste, sin tubo de luz
Descripción del producto
|
Parámetro
|
Especificación
|
|
Tipo de producto
|
SFP+ 2×4 conjunto de jaula apilada con recipiente integrado
|
|
Factor de forma
|
SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) compatibles con la versión posterior
|
|
Matriz de puerto
|
2 × 4 (apilados, 8 puertos en total)
|
|
Posiciones
|
160 (20 × 8)- ¿ Qué?
|
|
El tono
|
0.8 mm (0,032 pulgadas)
|
|
El montaje
|
A través del agujero, ángulo recto
|
|
Terminado
|
Pin compatible con el ajuste de prensa (Ø0,64 mm; cola de 3,0 mm / 2,07 mm opcional)
|
|
Material de contacto
|
Fósforo, aleación de bronce/cobre
|
|
Plastificación de contacto
|
Flash dorado en el área de apareamiento (0,76 μm / 30 μ " opcional), cola de estaño
|
|
Material de las jaulas
|
Las partidas de las partidas 1 y 2 del presente capítulo no se aplicarán a las partidas 1 y 2 del presente capítulo.
|
|
Tubo de luz
|
No hay(pared de la jaula sólida)
|
|
El disipador
|
No incluido (ventanas térmicas superiores; opción compatible con disipadores de calor)
|
|
Característica del EMI
|
Dedo de resorte interno + externo de berilio-cobre; junta de elastómeros opcional
|
|
Tasa de datos
|
16 Gb/s (SFP+ Enhanced); 25G SFP28 soportado por el diseño del host
|
|
Impedancia diferencial
|
100 Ω ± 10%
|
|
Calificación actual
|
0.5 A/contacto @ 3,3 V
|
|
Resistencia de contacto
|
≤ 80 mΩ
|
|
Resistencia al aislamiento
|
Se aplicarán las siguientes medidas:
|
|
Resiste el voltaje
|
300 V CA
|
|
Ciclos de apareamiento
|
≥ 100 (módulo de intercambio en caliente)
|
|
Temperatura de operación.
|
-55 °C a +105 °C (construcción industrial -40 ~ +85 °C)
|
|
Clasificación de la llama de la vivienda
|
Se aplicará el método de ensayo de la norma UL 94 V-0
|
|
Conformidad
|
El uso de la tecnología de la información en el ámbito de la protección de datos es un requisito esencial para la aplicación de la legislación de la Unión.0, REACH
|
|
Arbitro cruzado.
|
Se ha utilizado en el tratamiento de los medicamentos para el cáncer de próstata.
|
|
Las dimensiones típicas
|
La longitud de la línea de banda es la longitud de la línea de banda de la línea de banda.
|
|
Poniendo en marcha el sistema de control de velocidad.
|
14.25 mm horizontal / 14.90 mm vertical (tipo)
|
|
espesor recomendado de los PCB
|
1.5 mm (0.059 pulgadas) estándar / 2.36 mm opcional (estilo Molex)
|
|
Cuota de producción
|
500 piezas
|
|
Tiempo de entrega de la muestra
|
7 días laborables
|
|
Tiempo de conducción de la masa
|
3 ∙ 4 semanas
|
|
Embalaje
|
bandeja antiestática (84 piezas/caja por equivalente TE)
|
SFP + 2 × 4 jaula de 8 puertos, receptáculo de ajuste de prensa de 160 pines, ancho de 0,8 mm, sin tubo de luz, escudo EMI de metal completo.Apoya el formato SFP/SFP+/SFP28Directamente de fábrica, MOQ 500 piezas, muestras en 5 días.
|
Atributo
|
1 × 6 Jaula lineal
|
Jaula apilada de 2×2
|
Esto: 2×4 apilados sin LP.- ¿ Qué?
|
|
Número de puertos
|
6
|
4
|
8- ¿ Qué?
|
|
Ancho del panel delantero
|
~ 86 mm
|
~ 57 mm
|
~ 57 mm- ¿ Qué?
|
|
Alturas Z verticales
|
Bajo
|
Mediano (~ 12 mm)
|
Más alto (~ 25,6 mm) 8 carriles apilados- ¿ Qué?
|
|
Tubo de luz
|
Sólo exterior
|
A menudo cortado por dentro
|
Ninguno → pared EMI sólida- ¿ Qué?
|
|
Soldadura
|
Aplicación de prensado
|
Aplicación de prensado
|
La presión de ajuste, 0 soldadura- ¿ Qué?
|
|
El punto más dulce.
|
Línea de 6 enlaces ascendentes
|
Nicho de 4 puertos
|
8 líneas de enlace ascendente / 32 puertos de la tarjeta de línea (4 × 2 × 4)- ¿ Qué?
|
Aplicación
1, Equipo de red
2, enrutador/interruptor
3, Datos y comunicaciones
4, servidores de gama alta
5, Trabajo en red
6, Telecomunicaciones
7Los interruptores
8, Hardware de telecomunicaciones
9, Canal de fibra óptica y Gigabit Ethernet
10, Servidores
Referencias cruzadas
|
Marca del producto
|
P/N equivalente
|
Nota
|
|
Conectividad TE
|
1-2007394-8 y/ 2007394-5 / 2170286-1. ¿ Qué es lo que está pasando?
|
2×4, 160pos, ajuste de prensa, sin LP, resorte EMI
|
|
Amfenol CCI
|
UE863G442000361- ¿ Qué?
|
El uso de las tecnologías de la información y la comunicación en el ámbito de la información es un requisito fundamental para la aplicación de la presente Directiva.
|
|
El molex
|
0761020001- ¿Qué es eso?1700714001- ¿ Qué?
|
zSFP+ 2×4 160pos, junta de elastómeros opt
|
|
Vitalconn
|
S2N3D23000BA4- ¿ Qué?
|
2×4 con ajuste de prensa, jaula de Ni-Ag, sin LP
|
Envíenos su legado P/N o Gerber/STEP → devolveremos un empate confirmado dentro de las 24 horas.
Opciones de personalización
|
Opción
|
Las opciones
|
|
Tubo de luz
|
Ninguno (por defecto)/ Sólo exterior / Interior + Exterior
|
|
espesor del oro
|
Flash 15 μ" /0.76 μm (30 μ") de equivalente por defecto/ 50 μ"
|
|
longitud de la cola del aparato de prensado
|
3.0 mm (tipo TE) / 2.07 mm (tipo Molex) / personalizado
|
|
Terminado
|
El sistema de ensayo de la presión (por defecto) / SMT soldering tail/hybrid
|
|
El acabado de la jaula
|
Nilo revestido (por defecto) / Sn revestido / óxido negro
|
|
Impuesto sobre el valor añadido
|
Sólo el dedo de resorte / + junta de elastómeros / + espuma conductiva
|
|
Gestión del calor
|
Ventanas térmicas superiores (por defecto) / + clip del disipador de calor superior (cambia de altura)
|
|
El montaje
|
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
|
|
Matriz de puerto
|
1×1 / 1×4 / 2×2 /2 por 4/ 2 por 6
|
|
Logotipo
|
Marcado con láser en la parte superior de la jaula (se aplica el MOQ)
|
¿Por qué elegir US?
1, 16 años de experiencia en la producción de conectores Centronic
2, ingenieros de I+D con más de veinte años de experiencia laboral
3, miles de moldes para su elección
4, Certificado UL, conforme con el ROHS
5, Precio directo de fábrica
6Muestra gratuita en 2 días
7, con un tiempo de entrega corto, dentro de una semana para productos normales.
8, No hay MOQ, puede probar nuestros productos y servicios fácilmente
9, el logotipo del cliente puede añadirse al producto y al paquete
10, taller de inyección de plástico, taller de estampado, líneas de producción de montaje. podemos controlar la calidad, los costos y el tiempo de entrega mejor que nuestros competidores.
11, Variedad de métodos de pago
Preguntas frecuentes
P1: ¿Puede proporcionar una muestra para su prueba?
R: Sí, estamos encantados de suministrar muestras para su prueba y verificación de calidad.
P2: ¿Qué tal el MOQ?
R: NO hay MOQ; 1 pc está bien. Los pedidos pequeños son bienvenidos.
P3: ¿Cuál es el tiempo de entrega?
R: Muestras: 1-3 días. lote masivo: 5-15 días. El tiempo de entrega específico depende de los artículos y la cantidad de su pedido. Por favor, póngase en contacto con nosotros para obtener detalles.
P4: ¿Puede hacer productos personalizados?
R: Sí, podemos desarrollar un nuevo molde si necesita si puede proporcionarnos muestras o dibujos y especificaciones.
P5: ¿Qué tipo de pago acepta?
R: VISA, T/T, Western Union, , etc. Las tarifas de los servicios de transporte de mercancías incluidas en el anexo II del Reglamento (CE) n.o 714/2009 son las siguientes:
