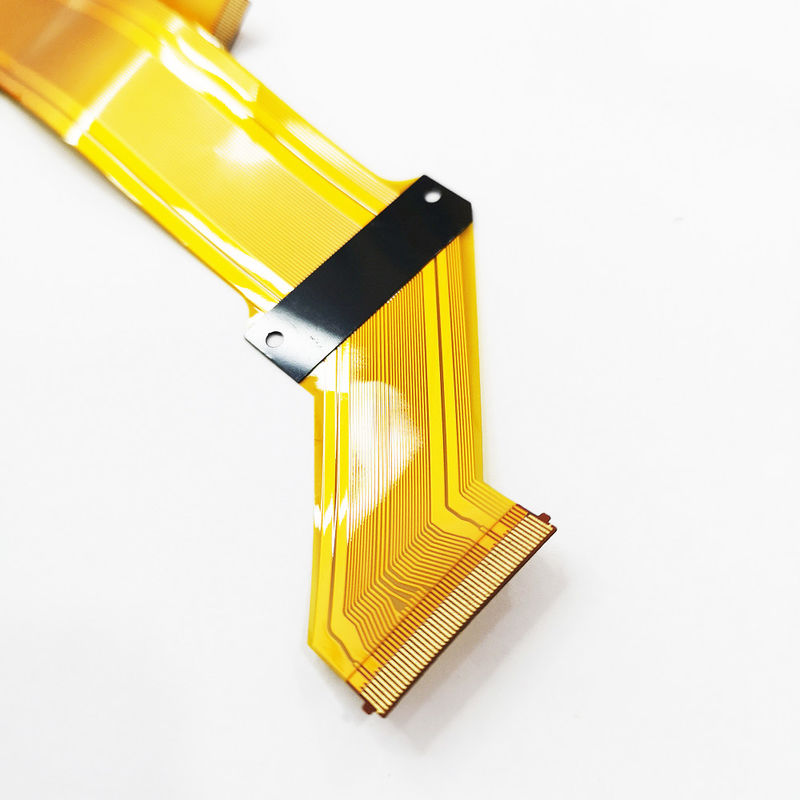

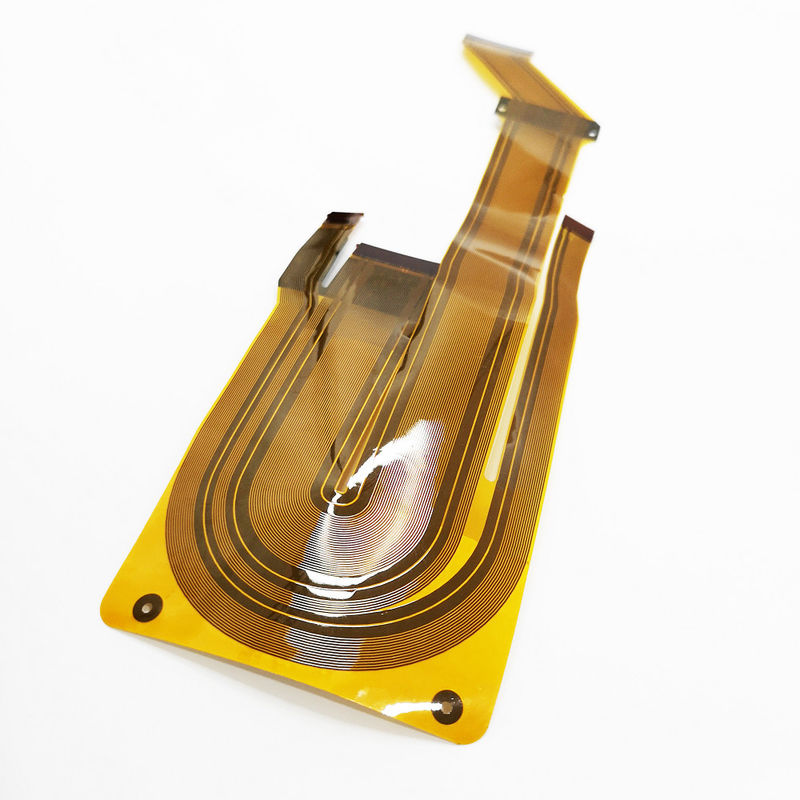

Echada plana del cable de cinta del tablero FPC de la entrada de datos DVI 50pin 0.5m m para DV

Echada plana del cable de cinta del tablero FPC de la entrada de datos DVI 50pin 0.5m m para DV
Echada plana del cable de cinta del tablero FPC de la entrada de datos DVI 50pin 0.5m m para DV Echada plana del cable de cinta del tablero FPC de la entrada de datos DVI 50pin 0.5m m para DV Echada plana del cable de cinta del tablero FPC de la entrada de datos DVI 50pin 0.5m m para DV

Ampliación de imagen :  Echada plana del cable de cinta del tablero FPC de la entrada de datos DVI 50pin 0.5m m para DV

Datos del producto:
Lugar de origen: Guangdong, China
Nombre de la marca: XTK
Certificación: CE,SGS,ROHS,ISO9001
Número de modelo: cable del fpc
Pago y Envío Términos:
Cantidad de orden mínima: 1000pcs
Precio: Negotiable price
Detalles de empaquetado: Bolso hermético, cajas en cartón
Tiempo de entrega: 5-7 días
Condiciones de pago: L/C, T/T, Payyal
Capacidad de la fuente: PC 1KK
Contacto

Echada plana del cable de cinta del tablero FPC de la entrada de datos DVI 50pin 0.5m m para DV

descripción
Tipo: Cable de FFC Descripción: fpc del tablero del dvi
Servicio: El OEM del ODM acepta Material de la base: cobre dorado/estañado
Echada: 0.5m m Color: blanco/amarillo
Resaltar:

Cable de cinta del tablero FPC de DVI

,

cable de cinta de 50pin FPC

,

Cable plano de DV FFC

Tablero 50pin de Dvi de la entrada de datos del cable de FPC para DV

Descripción de producto

Artículos Paramerers
Lado/Mulyti-capa dobles
Tamaño máximo del panel 32' *20 ' (800mm*508m m)
Pista mínima/hueco IL 0.075mm/0.075m m (3mil/3mil)
Anillo anular mínimo en lado interno de la capa una 3mil (0.075m m)
Peso máximo OL del Cu 6oz (210um)
Peso máximo 1L del Cu 12oz (420um)
Grueso acabado del tablero 0.20-6m m
Cuenta de la capa 2-32L
Capa para acodar el registro ±3mil (±76um)
Diámetro de agujero acabado mínimo 0.15m m (6mil), 0.1m m (4mil) para HDI
Exactitud de la posición del agujero ±2mil (±50um)
Tolerancia del hloe de la ranura ±3mil (±75um)
Tolerancia del diámetro de PTH ±2mil (±50um)
Tolerancia del diámetro de NPTH ±1mil (25±um)
Ratio PTH de Max Aspect 10:1
Cobre en la pared de los agujeros 0.4-2mil (10-50um)
Tolerancia del registro del modelo de Grapic ±3mil (0.075um)
Pista mínima/hueco 1L (milipulgada) - dependiente de cobre del peso 3mil/3mil (75um/75um)
La tolerancia de la aguafuerte de la pista ±1mil (±25um)

Uso

Nuestros productos son ampliamente utilizados en telecomunicaciones, redes de computación, el equipamiento médico, y muchos otros campos de alta tecnología.

Nuestros servicios

Con nuestros departamentos profesionales, podemos ofrecer:
Diseño del PWB
Fabricación del PWB: El fichero del PWB o el fichero de Gerber necesitó
Asamblea del PWB PCBA SMD SMT: La lista de Bom necesitó

Diseño electrónico
Ingeniería inversa - la copia del PWB, copia del PWB, IC descifra
Adquisición de los componentes

Prueba del producto final del PWB PCBA
Producción en serie
Fabricación de contrato de Prodcution
NDA - acuerdo del No-acceso

Nuestra capacidad de la fabricación del PWB

Artículo Especificación
1 Numbr de la capa 1-16 capas (estándar)
2 Material FR4, de aluminio, FPC
3 Final superficial HASL (SI), chapado en oro, Enig, oro de la inmersión, lata de la inmersión, OSP
4 Grueso del tablero del final 0.2mm-6.00 milímetro (8mil-126mil)
5 Grueso de cobre minuto del 1/2 onza; 12 onzas de máximo
6 Máscara de la soldadura Verde/negro/blanco/rojo/azul/amarillo
7 Trace Width y líneas espaciamiento mínimos 0.075mm/0.1m m (3mil/4mil)
8 Diámetro de Min.Hole para CNC Driling 0.1m m (4mil)
9 Diámetro de Min.Hole para perforar 0.9m m (35mil)
10 El tamaño más grande del panel 610mm*508m m
11 Posición del agujero CNC Driling de +/-0.075mm (3mil)
12 Conductor Width (w) 0.05m m (2mil) o; +/--20% de las ilustraciones originales
13 Diámetro de agujero (H) PTH L: +/-0.075mm (3mil); L no--PTH: +/-0.05mm (2mil)
14 Tolerancia del esquema encaminamiento del CNC de 0.125m m (5mil); +/-0.15mm (6mil) perforando
15 Deformación y torsión 0,70%
16 Resistencia de aislamiento 10Kohm-20Mohm
17 Conductividad <50ohm>
18 Voltaje de la prueba 10-300V
19 Tamaño del panel 110×100m m (minuto); 660×600m m (máximo)
20 problema de registro de la Capa-capa 4 capas: 0.15m m (6mil) máximos; 6 capas: 0.25m m (10mil) máximos
21 Min.spacing entre el borde del agujero al modelo del contorno de una capa interna 0.25m m (10mil)
22 Min.spacing entre el ouline del tablero al modelo del conjunto de circuitos de una capa interna 0.25m m (10mil)
23 Tolerancia del grueso del tablero 4 capas: +/-0.13mm (5mil); 6 capas: +/-0.15mm (6mil)
24 Control de la impedancia +/--10%
25 Diverso Impendance +-/10%

FAQ

Q1: ¿Cuál es las clases principales de servicio del PWB y de PCBA?
: Consejo principal de los dispositivos industriales/de los equipos médicos/dispositivos comunicativos/dispositivos de la electrónica de Comsumer de los dispositivos inalámbricos.

Q2: ¿Es usted una fábrica o la compañía comercial?
: Somos una fábrica del servicio de la parada del OEM uno del PWB PCBA.

Q3: ¿Cuántas líneas de SMD usted tiene?
: 8 líneas, equipo de Japón, marca de YAMAYA.

Q4: ¿Si necesito la copia del PWB o el diseño del PWB, o el reajuste del PWB?
: Con nuestros equipos profesionales. con experiencias completas, podemos proporcionar los buenos servicios para usted:
a, fichero esquemático del PWB;
b, descripción de la función específica;
c, muestras de dos o trabajos;
d, cualquier informaciones de detalles que usted pueda proporcionar.
