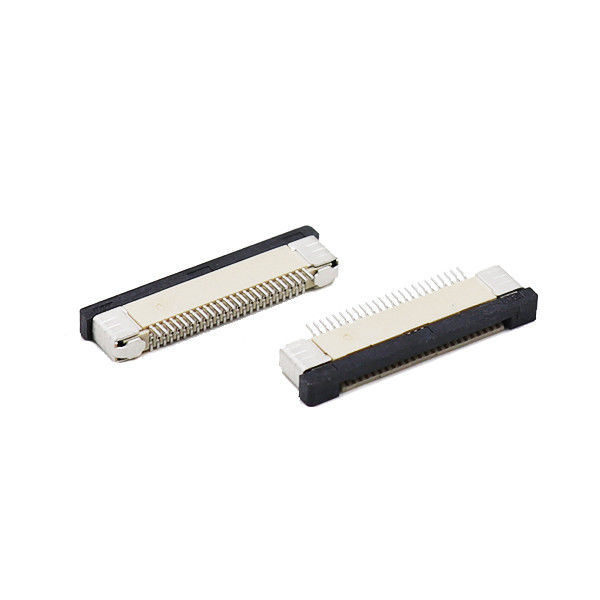

40 conector del Alfiler FPC echada H2.0/2.5/3.0mm SMT Flexionarionar Cable Conector plano de 0,5 milímetros

Puntos destacados del producto

• Paso fino de 0.5 mm, 40 posiciones, montaje superficial SMT, 3 opciones de altura de apilamiento: 2.0 mm / 2.5 mm / 3.0 mm, una familia de productos cubre múltiples requisitos de altura de carcasa
• Diseño de actuador ZIF flip-lock, baja fuerza de inserción, retroalimentación clara de clic para evitar la inserción incompleta del FPC y fallos intermitentes en campo
• Terminales de bronce fosforado con chapado selectivo de oro, rendimiento de contacto estable para transmisión de señales de pantalla LVDS, MIPI-DSI, RGB paralelo
• Carcasa LCP de alta temperatura, totalmente compatible con soldadura por reflujo sin plomo; embalaje en cinta en rollo gofrado para producción en masa SMT de alta velocidad
• Contacto superior / contacto inferior opcional; soporta cables planos flexibles FPC / FFC estándar de 0.3 mm de grosor.
• Cumple con RoHS-2.0 y REACH; estricta consistencia lote a lote, soporte de muestras, modificación personalizada disponible para proyectos OEM

• : TFT-LCD, módulos de pantalla OLED, controladores táctiles, paneles de interfaz hombre-máquina industriales, terminales POSElectrónica integrada y de consumo
• : Ordenadores de placa única, dispositivos portátiles, instrumentos portátiles, impresoras, paneles de control de hogar inteligenteEquipos de control industrial
• : Sensores industriales, módulos de adquisición de datos, unidades auxiliares de automatización de fábricas, interfaces de pantalla internas de cámaras de vigilanciaDispositivos electrónicos médicos
• : Equipos de monitorización de pacientes, módulos auxiliares de diagnóstico (no implantables), interconexión flexible interna de instrumentos médicos portátilesHardware de IoT y periféricos
• : Accesorios de gateway, accesorios de wearables inteligentes, conexiones de señal internas de equipos de prueba y mediciónPreguntas frecuentes

P1: ¿Puedo intercambiar piezas H2.0 / H2.5 / H3.0 directamente en la misma PCB?

R: Sí. Esta familia de productos adopta un diseño de pad SMT unificado. Puede cambiar la altura de apilamiento simplemente cambiando el número de pieza; no se requiere ningún cambio en la PCB. Pero la altura física de la carcasa difiere, debe coincidir con el espacio libre de la carcasa mecánica.

R: El actuador flip-lock no se puede cerrar completamente cuando el FPC no está en su posición. Si se fuerza el cierre en estado de inserción parcial, se producirá una señal intermitente o un fallo de circuito abierto. Confirme siempre un sonido de "clic" obvio al bloquear el actuador.

R: Se permite el uso de soldador manual para reparaciones limitadas. Mantenga la temperatura del soldador ≤350 °C, el tiempo de soldadura por pin ≤3 segundos. Nunca toque la carcasa de plástico LCP con la punta del soldador caliente, la fusión de la carcasa causará daños permanentes al conector. Número máximo de retrabajos permitidos: 2 veces por conector.

R: Estándar: paso de 0.5 mm, 40 circuitos, grosor total de 0.30 mm. Confirme si necesita refuerzo en el extremo de inserción del FPC.

R: Soporta la transmisión de señales de interfaz de pantalla comunes. Para señales diferenciales de alta velocidad, el rendimiento general del sistema depende del control de impedancia del FPC, el diseño de la traza de la PCB y la disposición de tierra. Sugerimos una validación conjunta con su proveedor de FPC.

R: Bajo embalaje sellado original, almacenamiento ≤40 °C / ≤70 % HR, la vida útil es de 6 meses. Después de abrir el rollo, complete el ensamblaje SMT dentro de las 72 horas en un entorno de taller normal para evitar la oxidación de los terminales.

R: Sí. Póngase en contacto con nuestro equipo de ventas para solicitar la hoja de datos oficial, el modelo STEP 3D y la biblioteca de huellas de PCB para evaluación de ingeniería.

R: El servicio de muestras está disponible para la validación del diseño. Las muestras de especificaciones estándar se envían rápidamente; las variantes personalizadas requieren cotización del tiempo de entrega de la herramienta.
