Name: Abajo de contacto 0,5 milímetros echan el tipo altura de Alfiler Under Lock SMT del conector 4 de FPC de 1.0m m
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1S1-0010-A
Price: 4.01 USD
Availability: InStock

En casa > Productos > Conector de FFC FPC >

Abajo de contacto 0,5 milímetros echan el tipo altura de Alfiler Under Lock SMT del conector 4 de FPC de 1.0m m

1.0m m conector de la echada FPC de 0

5 milímetros

SMT conector de la echada FPC de 0

Lugar de origen:

Guangdong, China

Nombre de la marca:

XTKCONN

Certificación:

CE,SGS,ROHS,ISO9001

Número de modelo:

FPC ** - T1S1-0010-A

Contacta con nosotros

Solicitar un presupuesto

Abajo de contacto 0,5 milímetros echan el tipo altura de Alfiler Under Lock SMT del conector 4 de FPC de 1.0m m

Detalles del producto

Paso:

0,5 mm

Altura:

1,0 mm

Posiciones:

4-60 pines

Plazo de entrega:

7-10 días laborables

Material de la cubierta:

Negro de LCP UL94V-0

Tensión soportada:

250 V CA, 1 min.

Resaltar:

1.0m m conector de la echada FPC de 0

5 milímetros

SMT conector de la echada FPC de 0

Términos de Pago y Envío

Cantidad de orden mínima

500pcs

Precio

Negotiable price

Detalles de empaquetado

envasado al vacío, cajas en cartón

Tiempo de entrega

5-7 días

Condiciones de pago

LC, T/T, pago

Capacidad de la fuente

PC 3KK

Productos relacionados

Conector FPC/FFC Altura 4.65mm Paso 0.5mm 0.8A 200V AC/DC -40C~80C Conectores PCB

Obtenga el mejor precio

Conector FPC de 0.5 mm, cable plano FFC de conectores de cable de 5.4 H para pantalla táctil

Obtenga el mejor precio

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H Conector FFC/FPC

Obtenga el mejor precio

Conectores PCB para cable FPC FFC, zócalo de conector para cable plano con cierre tipo concha vertical de pata positiva 5.2H y 60 pines con paso de 0,5 mm

Obtenga el mejor precio

Contacta con nosotros

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contacta ahora

Descripción del Producto

0.5mm Pitch FFC FPC Conector de altura 1.0mm debajo de la cerradura SMT Tipo de altura 1.0mm hacia abajo contacto

Principales características del producto

Profile muy bajo1altura de montaje del tablero de 0,0 mmOrientación de contacto hacia abajo (contacto inferior), optimizada para las almohadillas de FPC orientadas hacia el enrutamiento lateral del PCB
Actuación de bloqueo de retroalimentación con clic claro, fuerte retención del FPC contra vibraciones y extracción accidental
0.5 mm de inclinación fina, diseño de montaje de superficie SMT de 4 posiciones, huella compacta para ahorrar bienes inmuebles de PCB valiosos
Casas de alta temperatura LCP, vigas de contacto recubiertas de oro, compatibles con RoHS y REACH para el acceso al mercado mundial
Embalaje de cinta y bobina para ensamblaje automatizado SMT de gran volumen; stock estándar disponible y soporte de modificación personalizada
Rendimiento de costes equilibrado, alternativa de entrega para piezas equivalentes de marca convencional, soporte con plazos de entrega cortos.

Especificaciones

Punto de trabajo	Especificación	Observaciones para el ingeniero
El tono	0.5 mm	Espaciado de contacto centro a centro
Número de posiciones	4 pines	Número de pines personalizado negociable
Altura de montaje	1.0 mm	Altura total después de soldado en PCB
Tipo de contacto	El contacto hacia abajo (contacto hacia abajo)	Pad de FPC con cara al lado del PCB para su inserción
Estilo de bloqueo	El bloqueo bajo (bloqueo de retrocesión)	Actuador de vuelta desde la parte trasera para bloquear el FPC
Tipo de terminación	Montura de superficie SMT	Para soldadura por reflujo únicamente
El espesor de la FPC / FFC es compatible	0.30 mm ± 0,03 mm	Confirmar el grosor del FPC antes del diseño del PCB
Fuerza de retención de FPC	≥ 0,3 N por pin	Función antiarrastre bajo vibración
Durabilidad del apareamiento	250 ciclos como mínimo	Ciclo de vida normal de la aplicación, no para conexiones y desconexiones de campo frecuentes
Materiales para la vivienda	LCP, UL94‐V0 Negro	Alta resistencia al calor para soldadura de reflujo libre de plomo
Material de contacto	Leguras de cobre	Alta elasticidad de las vigas de resorte
Plastificación de contacto	En el caso de las placas de soldadura SMT, se utilizará una placa de aluminio.	espesor del oro ajustable para proyectos en entornos corrosivos

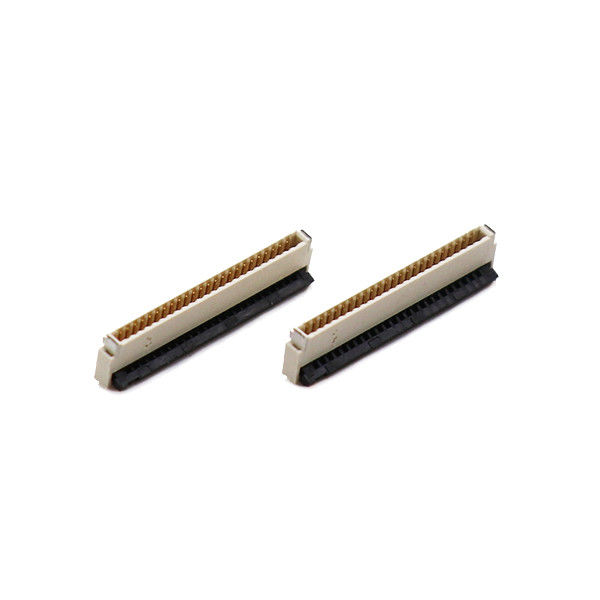

Abajo de contacto 0,5 milímetros echan el tipo altura de Alfiler Under Lock SMT del conector 4 de FPC de 1.0m m

Aplicaciones típicas

Electrónica de consumo: dispositivos portátiles inteligentes, módulos de mini-cámaras, enlaces auxiliares de pantalla de pequeño tamaño, dispositivos IoT portátiles
Hogar inteligente: módulos de sensores pequeños, sub-placas del panel de control del hogar, conexiones de señal interna de bloqueo inteligente
Equipo auxiliar médico: interconexión de señales de baja velocidad para accesorios médicos portátiles (opción libre de halógenos aplicable)
Control industrial: nodo de sensor compacto, cableado interno de la placa de señal auxiliar del dispositivo de campo
Electrónica de accesorios para automóviles: enlaces de señal auxiliares interiores no relacionados con la seguridad (consulte con nosotros para obtener la versión actualizada de grado automotriz)
Prueba y fijación: Interconexión interna de la plataforma de ensayo de corta duración

Guía de selección y diseño del cliente

Antes de seleccionar esta parte

Confirme la dirección del contacto.Esto es...El contacto hacia abajo. Las almohadillas conductoras de FPC deben estar orientadas hacia el lado del PCB al insertar. Si sus almohadillas de FPC están orientadas hacia arriba, necesita la variante Top-Contact. La dirección incorrecta del contacto conduce a una conexión eléctrica cero.
Verificación de autorización mecánica:
- Espacio vertical: reservar un espacio libre ≥ 1,1 mm por encima del conector después del montaje para evitar que la carcasa presione el actuador de deslizamiento.
- Espacio delantero trasero: Verificar que el actuador de deslizamiento tiene suficiente espacio trasero para la acción de bloqueo abierto.
Especificación de la CFP de bloqueo: Debe utilizarse FPC/FFC de espesor 0,30 mm ± 0,03 mm. El FPC demasiado delgado causa una retención insuficiente; el FPC demasiado grueso dañará las vigas de bloqueo y de contacto.
Regla de desvalorización eléctrica: Para el funcionamiento continuo de larga duración, ejecutar cada contacto ≤ 0,35 A; no aplicar la corriente nominal completa de 0,5 A.
Huella de PCB: Utilice nuestra huella de dibujo 2D oficial; no copie la huella de otras piezas similares de otros proveedores; las diferencias dimensionales menores causarán fallas en la soldadura.
Limitación de la aplicación: Este conector está optimizado para señales de un solo extremo de velocidad baja-media. Si necesita una transmisión de vídeo/datos de alta velocidad, póngase en contacto con nuestro equipo de ingenieros para una recomendación de modelo mejorado.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Consejos de pedido para la contratación

Orden de muestras: apoyo a muestras de pequeña cantidad para la validación del prototipo.
Producción en masa: el embalaje predeterminado es de cinta y bobina.
Solicitud personalizada: Envíe sus requisitos para el espesor de la chapa de oro, libre de halógenos y con un número de pines alternativo.

Preguntas frecuentes

P1: ¿Qué sucede si inserto FPC con almohadillas orientadas hacia arriba en este conector de contacto hacia abajo?

R1: No se logrará ninguna conexión eléctrica. La inserción física es posible, pero el circuito no puede conducir.Siempre compruebe dos veces la orientación del panel de FPC en relación con el dibujo de la hoja de datos antes de construir el prototipo de PCB.

P2: ¿Puede funcionar este conector después de dos veces de soldadura por reflujo?

R2: Sí, se permiten un máximo de 2 ciclos de reflujo sin plomo siguiendo nuestro perfil de reflujo.Evitar el trabajo en caliente repetido en la unidad ensamblada.

P3: Si mi producto final se enfrenta a un entorno de alta vibración, ¿se soltará el FPC?

R3: El mecanismo de bajo bloqueo proporciona una retención decente. Para escenarios de vibraciones extremas, sugerimos añadir un diseño mecánico de alivio de la tensión en el cable FPC en el diseño de su PCB,o seleccionar una versión mejorada con mayor fuerza de retención.

P4: ¿Puedo utilizar este conector para señales USB, HDMI o de alta velocidad?

A4: No se recomienda. Este es un conector FPC de señal de baja a media velocidad de uso general sin diseño de terminal de impedancia controlada.Por favor, pida a nuestro ingeniero una serie de FPC de alta velocidad dedicada.

P5: ¿Cuáles son las posibles causas del bloqueo del actuador después del montaje?

A5: Causas comunes:

Introducción de FPC demasiado grueso y bloqueo de cierre forzado.
Operar incorrectamente: empujar el actuador con una herramienta afilada;
Interferencias mecánicas de la parte del producto que aprieta la carcasa.Sigue el procedimiento de inserción de la hoja de datos: inserta el FPC plano y horizontal, luego cierra suavemente el bloqueo de deslizamiento hasta que se escuche un sonido de clic claro.

P6: ¿Ofrece un reemplazo equivalente para los números de piezas de Hirose / TE / Kyocera?

R6: Sí, proporcione el número de pieza de su competidor, y nuestro equipo de ingeniería comprobará las dimensiones, la dirección de contacto, el tipo de cerradura y los parámetros eléctricos para confirmar una alternativa compatible.

P7: ¿Qué documentos puede proporcionar para su evaluación?

A7: Hoja de datos, dibujo de dimensiones 2D, modelo 3D STEP, informe de ensayo RoHS-REACH, informe de resumen de ensayo de laboratorio mecánico-eléctrico.
