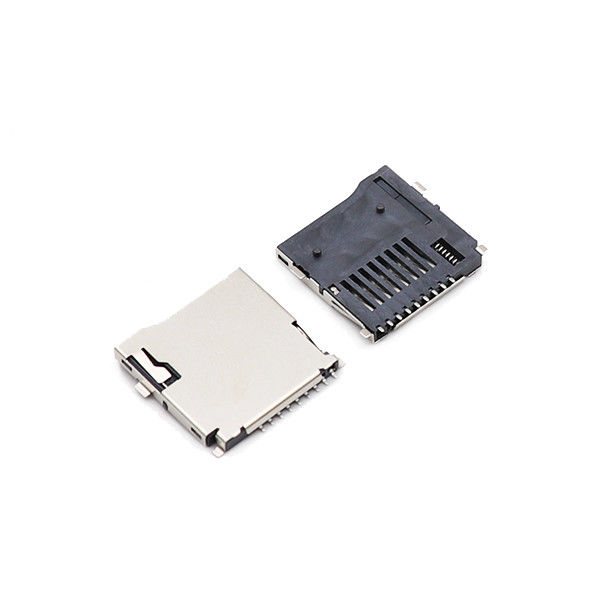

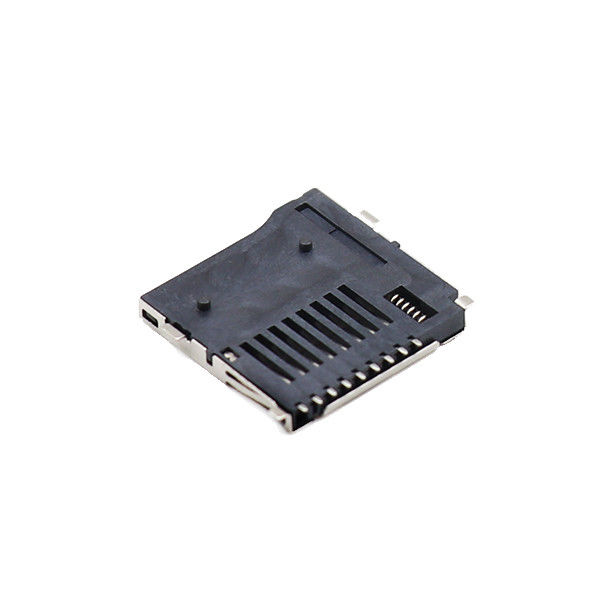

T-Flash Push-Push Lector de tarjetas micro SD femenino Adaptador de toma de corriente Conector de tarjeta de memoria
Principales características del producto
- Mecanismo de bloqueo SMT Push-Push, click-to-lock & click-to-eject, no se requiere herramienta adicional para el funcionamiento de la tarjeta TF/microSD
- Interruptor de detección de tarjetas incorporado para la retroalimentación de señales de inserción/retirada de tarjetas en tiempo real para la lógica del firmware del host.
- Casas LCP de alta temperatura + contactos de bronce de fósforo altamente elástico con chapa de oro, transmisión de señal estable y de alta velocidad para UHS-I, compatibilidad completa microSD / microSDHC / microSDXC.
- Estructura optimizada de camas para una retroalimentación táctil constante, riesgo reducido de tarjeta atascada bajo vibración y amplio rango de temperatura.
- La huella SMT estándar, compatible con el diseño de PCB convencional, se ajusta directamente a la línea de producción automática de recogida y colocación y reflujo.
- Pasado el ensayo de fiabilidad de grado industrial: más de 5.000 ciclos de apareamiento, amplio rango de temperaturas, compatibles con RoHS y bajo contenido de halógenos para el acceso al mercado mundial
Especificaciones
| Tipo de montaje |
Técnicas de control de velocidad |
| Número de posiciones |
9p |
| Calificación actual |
0.5A |
| tensión de funcionamiento |
10V AC (RMS) /DC |
| Resistencia de contacto |
20 m ohmios |
| Resistencia al aislamiento |
100 mAhms por minuto |
| Temperatura de funcionamiento |
-25 °C a +85 °C |
| Temperatura de almacenamiento |
-10 °C a +85 °C |
| Nivel de tensión |
50 V |
| Material del cuerpo principal |
Se aplicará el método de clasificación de los productos. |
| Contacto |
aleación de cobre |
| Resiste el voltaje |
Las demás: |
| Sexo |
Mujeres |
| Término de precio |
En el caso de las empresas de servicios de transporte |
| Ciclos de durabilidad |
10, 000 Ciclos |
| Tiempo de entrega |
7-10 días hábiles |
| Tipo de eyector |
Tipo de empuje, empuje-tir, bisagra, bandeja |
Parámetros mecánicos generales
| Punto de trabajo |
Especificación |
| Tipo de producto |
Push-Push T-Flash / Micro SD Socket femenino (SMT) |
| Tarjeta compatible |
MicroSD, microSDHC, microSDXC (tarjeta TF) |
| Modo de funcionamiento |
Push-Push (Click-Lock / Click-Eject) (Clic para bloquear o expulsar) |
| Número de contacto |
8 contactos de señal + 1 contacto del interruptor de detección de tarjetas |
| Durabilidad del apareamiento |
Min. 5.000 ciclos de inserción y expulsión |
| Fuerza de inserción |
8-15 N |
| Golpe de expulsión |
Aproximadamente 3,0 mm como mínimo |
| Interruptor de detección de tarjetas |
Tipo normalmente cerrado (NC) |
| Método de montaje |
Montura de superficie SMT |
| Antidisposición |
Estructura de protección mecánica de inserción inversa |
Características materiales y eléctricas
| Punto de trabajo |
Especificación |
| Material de contacto |
Cloruro de potasio y sus derivados |
| Materiales para la vivienda |
LCP de alta temperatura (polímero de cristal líquido) |
| Material de las cáscaras |
Acero inoxidable, pasivación de níquel |
| Corriente nominal |
0.5 A por pin de contacto |
| Voltagem nominal |
10 V de corriente continua |
| Resistencia de contacto inicial |
≤ 100 mΩ |
| Resistencia al aislamiento |
≥ 1000 MΩ |
| Válvula de resistencia dieléctrica |
AC 500 Vrms, 1 minuto, sin avería |
| Apoyo de la señal |
UHS-I, compatible con el modo de bus SPI SD |
Directrices medioambientales y de soldadura
| Punto de trabajo |
Especificación |
| Rango de temperatura de funcionamiento |
-40 °C ~ +85 °C |
| Rango de temperatura de almacenamiento |
-40 °C ~ +85 °C |
| Condición de humedad |
RH máximo del 95%, no condensante |
| Resistencia a las vibraciones |
10-55 Hz, amplitud de 1,52 mm, 2 horas por eje, sin daños mecánicos / contacto intermitente |
| Perfil de soldadura por reflujo |
Temperatura máxima 260 °C ± 5 °C; tiempo de permanencia por encima de 183 °C ≤ 90 s; duración total del pico ≤ 10 s |
| Soldadura manual |
Máximo 2 veces; tiempo de soldadura ≤ 3-5 segundos a 255 °C |
| El cumplimiento |
RoHS 2.0, REACH SVHC, bajo contenido de halógenos IEC 61249-2-21 |
Ventajas competitivas del producto
- Mejora de la fiabilidad del mecanismo: Optimizada trayectoria interna de las camas, menor tasa de fallas de bloqueo atascado o no-ejección en comparación con las tomas genéricas del mercado; retroalimentación táctil estable en ciclos de alta-baja temperatura.
- Diseño SMT compatible con la producción: Piernas de sujeción reforzadas para reducir el riesgo de inclinación de los componentes / de la piedra tumbral durante el reflujo; almohadillas de soldadura planas y uniformes mejoran el rendimiento de la producción en masa
- Integridad constante de la señal: Las vigas de contacto doradas mantienen una baja resistencia al contacto después de miles de ciclos, evitando fallas intermitentes de lectura y escritura de los dispositivos de registro de datos
- El cumplimiento mundial está listo: informe completo de material disponible (IMDS, GADSL), apoyo al cliente proyecto de certificación de la UE / América del Norte
- Solución de suministro flexible: piezas estándar en stock; altura personalizada, lógica de interruptor (NO/NC), modificación de la huella disponible para el proyecto OEM
- Apoyo orientado al ingeniero: Hoja de datos, archivo 3D STEP, biblioteca de huellas de PCB, informe de ensayo proporcionado para una validación rápida del hardware
Industrias de aplicación objetivo
- IoT industrial y controlador integrado: registradores de datos, pasarelas de sensores, módulos de computación de borde, medidores inteligentes
- Equipo de grabación de vídeo: cámara de mando, cámara de cuerpo, cámara de vigilancia IP, cámara de acción
- Hardware de consumo inteligente: altavoz inteligente, terminal de mano, dispositivo médico portátil, probador de mano
- Drones y robótica: almacenamiento de controladores de vuelo, almacenamiento de registros locales de robots
- Casa inteligente y seguridad: terminal de control de acceso, panel de alarma, pasarela de almacenamiento local
- Dispositivos para el mercado posventa del automóvil: DVR del vehículo, expansión del almacenamiento periférico a bordo
Etapas de procesamiento
Estampado / inyección -> inspección previa a la línea -> terminal automático del enchufe de la máquina -> cubierta trasera ensamblada -> prueba eléctrica -> prueba de presión -> prueba de planitud--> prueba de apariencia--> prueba FQC--> almacenamiento.
Principales mercados de exportación
- Asia y Australia
- Europa del Este, Oriente Medio/África
- América del Norte Europa occidental
- América Central y del Sur
Nuestros servicios
| Término de precio |
* FOB Shenzhen |
| Condiciones de pago |
* T/T, PayPal |
| Entrega |
* UPS, DHL, FEDEX y TNT
* Seleccionar la forma más económica y eficiente.
* Envíe el número de seguimiento a u después de la entrega.
|
| Muestras |
* Se enviarán muestras gratuitas si se solicita.
* El tiempo de entrega de las muestras es de 3 a 5 días después de la confirmación.
|
Embalaje y envío
Puerto FOB: Shenzhen
Tiempo de ejecución: 7 días hábiles
Embalaje: bobina en cartón
Método de pago: TT, T/T, L/C, PayPal, etc. por adelantado
Detalles de entrega: 7-10 días hábiles después de haber confirmado el pedido.
Ventajas competitivas primarias
- Se aceptan pedidos pequeños
- Exportación directa de fábrica
- Con 20 años de experiencia en producción profesional como fabricante de conectores de precisión
- Las muestras gratuitas están disponibles
- Entrega rápida
- Productos verdes
- Equipo de investigación y desarrollo fuerte
- Personal con experiencia
- ISO9001, ROHS y otras normas
Preguntas frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Somos una fábrica con más de 10 años de experiencia en la industria de los conectores.
P: ¿Tiempo de entrega?
R: Generalmente 5-7 días para productos estándar dentro de una cantidad de 10.000 pcs.
P: ¿Proporciona muestras? ¿Es gratis o se cobra?
R: Las muestras gratuitas están siempre disponibles para pruebas o evaluación de la calidad.
P: ¿Cuáles son sus términos de pago?
R: Los términos de pago son flexibles: T/T, PayPal, L/C, D/A, D/P, Western Union, , etc. Y puede pagar en Alibaba con su tarjeta de crédito.
P: ¿Se acepta un pequeño pedido de menos de 100pcs?
R: Sí, por favor póngase en contacto con nosotros; le enviaremos un enlace para un pedido pequeño.
