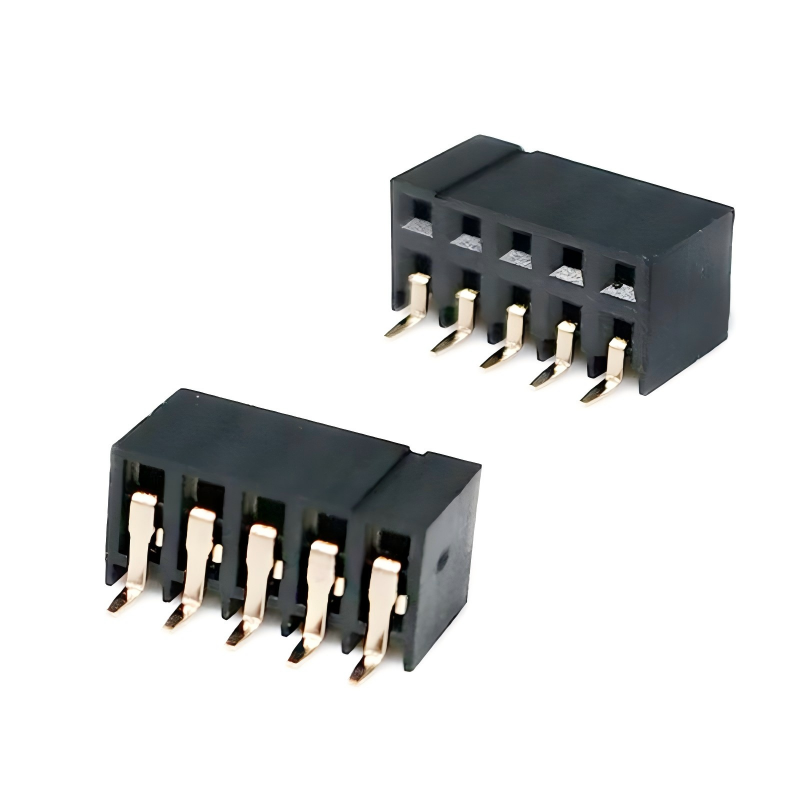

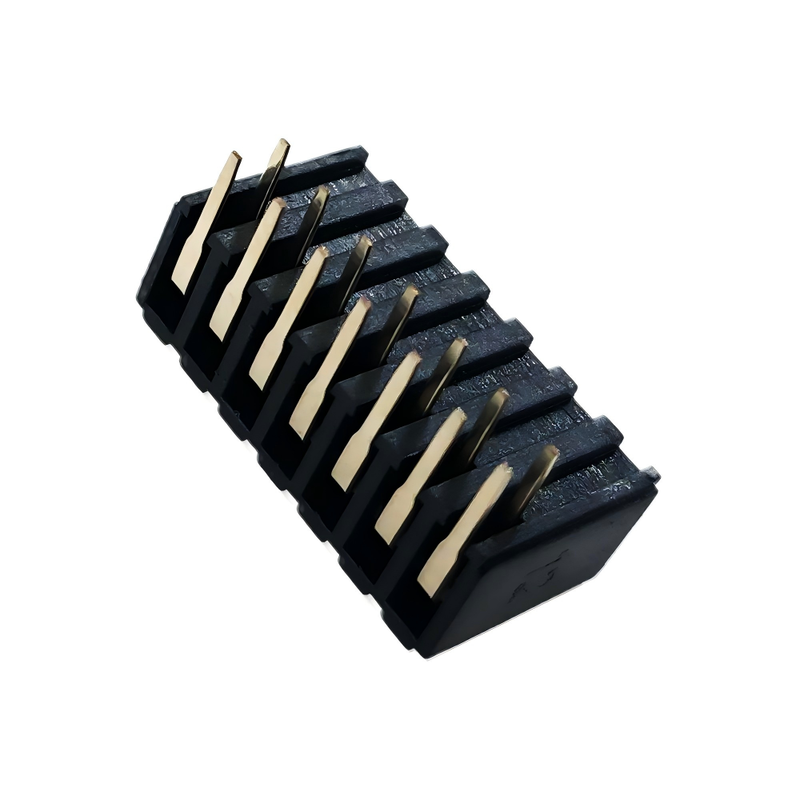

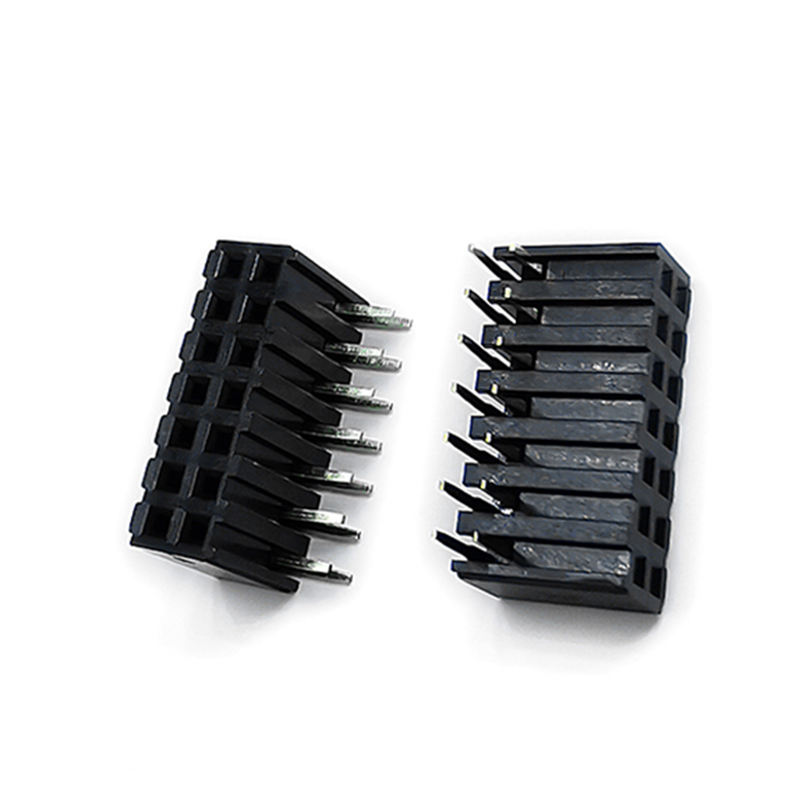

1.27 mm 2.0 mm 2.54 mm Pitch Cabecera femenina Tipo de inserción lateral Personalización disponible

Descripción del producto

Conector de PCB personalizable para aplicaciones de placa a placa y de cable a placa

El1.27 mm / 2.00 mm / 2.54 mm Pitch cabeza femenina, tipo de entrada laterales un conector de PCB configurable diseñado para aplicaciones en las que la dirección de acoplamiento debe ser horizontal o paralela al PCB.

Disponible en tres opciones de tono comunes1.27 mm, 2.00 mm y 2.54 mmEl conector puede configurarse con diferentes números de pines, filas, alturas de aislante, dimensiones de contacto y terminación de acuerdo con el diseño del PCB y los requisitos de acoplamiento del cliente.

La estructura de entrada lateral es particularmente útil cuando una cabecera femenina vertical convencional interferiría con la altura de la carcasa, el apilamiento de PCB, el enrutamiento de cables o componentes adyacentes.

Se puede utilizar como recipiente de apareamiento para los machos de las cabeceras de los pines enaplicaciones de interconexión de placa a placa, de cable a placa y de PCB interno.

¿Por qué elegir este encabezado femenino de entrada lateral?

1. Tres opciones de tono estándar para diferentes diseños de PCB

La mayor ventaja de la selección es la disponibilidad de tres configuraciones de tono ampliamente utilizadas:

• 1.27 mm (0,050")- para diseños de PCB compactos y de densidad relativamente alta
• 2.00 mm (0.079") un compromiso entre la densidad de la placa y el espaciamiento mecánico
• 2.54 mm (0,100")Se utiliza ampliamente para la interconexión de PCB convencionales y diseños estándar de cabeceras de pines

Esto permite a los ingenieros seleccionar el tono basado enEspacio de PCB, cabezal de acoplamiento, densidad de señal y espacio libre mecánico, en lugar de rediseñar la interfaz del conector en torno a un tono fijo.

Las familias comerciales de productos con encabezado femenino también definen comúnmente versiones de 1,27 mm y 2,54 mm con diferentes números de alfileres y configuraciones de fila.

2- Estructura de entrada lateral para la interconexión de PCB horizontales

A diferencia de una cabecera femenina vertical convencional, elcabeza femenina de entrada lateralcambia la dirección de apareamiento hacia el lado.

Esto puede ser útil cuando el recinto del equipo tiene un espacio libre vertical limitado.

Las consideraciones típicas de diseño incluyen:

• el apilamiento de PCB;
• la inclusión de módulos horizontales;
• Alturas restringidas del recinto;
• Disposiciones paralelas de PCB;
• Enlace de cables o arneses;
• Conexión a una PCB perpendicular.

Para los diseñadores de equipos, esto significa que el conector puede ser evaluado como parte de laarquitectura mecánica, en lugar de simplemente como un componente eléctrico.

3. Dimensiones personalizadas para diseños de PCB reales

Las dimensiones estándar de los conectores no siempre coinciden con las PCB del cliente.

Para proyectos OEM y ODM, podemos configurar el conector de acuerdo con lo requerido:

• El tono;
• Número de pines;
• Número de filas;
• altura del aislante;
• longitud de contacto;
• longitud de la cola del PCB;
• altura de apareamiento;
• el revestimiento;
• Método de montaje
• Las dimensiones de la vivienda.

Esto es particularmente útil para proyectos en los que el conector debe encajar en una huella de PCB existente o en un recinto mecánico.

Los proveedores de la industria también ofrecen comúnmente longitud de alfiler personalizada, longitud de cola de PC y altura del aislante para productos de cabeza femenina.

THT o SMT Entrada lateral?

El método de montaje debe determinarse durante la fase de diseño del PCB.

Aplicaciones

Electrónica de consumo

Apto para conexiones internas de PCB en:

• Dispositivos electrónicos de consumo
• Equipo para el hogar inteligente
• Equipo de visualización
• Los paneles de control
• Dispositivos electrónicos integrados

La opción compacta de 1,27 mm puede considerarse cuando el espacio del PCB es limitado.

Equipo de control industrial

Las cabeceras femeninas de entrada lateral se pueden utilizar en:

• Equipo relacionado con los PLC
• Controladores industriales
• Instrumentos de medición
• Tableros de control
• Equipo de automatización
• Modulos de comunicación industrial

La selección deberá basarse en la capacidad eléctrica requerida, el entorno y el método de montaje.

Equipo de comunicación

Las aplicaciones potenciales incluyen:

• Equipo de red
• Tableros de control de las comunicaciones
• Modulos de interfaz
• Las demás placas de procesamiento de señales
• Sistemas de comunicación integrados

En el caso de los equipos de comunicación compactos, se puede evaluar el ancho de 1,27 mm o 2,00 mm cuando la densidad de PCB es una consideración de diseño importante.

Electrónica automotriz

Las aplicaciones potenciales incluyen:

• Modulos de control para vehículos
• Tableros de control de visualización
• Electrónica de la instrumentación
• Modulos de interfaz del vehículo
• Conjuntos de PCB relacionados con el infoentretenimiento

Las aplicaciones automotrices deben evaluarse en función de los requisitos reales de temperatura, vibración, electricidad y medio ambiente en lugar de basarse solo en la configuración nominal del conector.

Equipo médico y de medición

El conector también puede considerarse para:

• Instrumentos de ensayo
• Equipo de medición
• Electrónica de control
• Equipo de diagnóstico
• Contadores industriales

Para estas aplicaciones, los ingenieros deben especificar el material requerido, el revestimiento de contacto, la clasificación eléctrica y las condiciones ambientales durante la cotización.

Guía de selección de ingeniería

¿Cuál es el tono que usted debe elegir?
