Name: Capítulos femeninos de 2,54 mm de altura personalizados, de dos filas para el sistema de control de automatización industrial
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: jefe femenino
Price: 4.10 USD
Availability: InStock

En casa > Productos > Conector femenino del jefe >

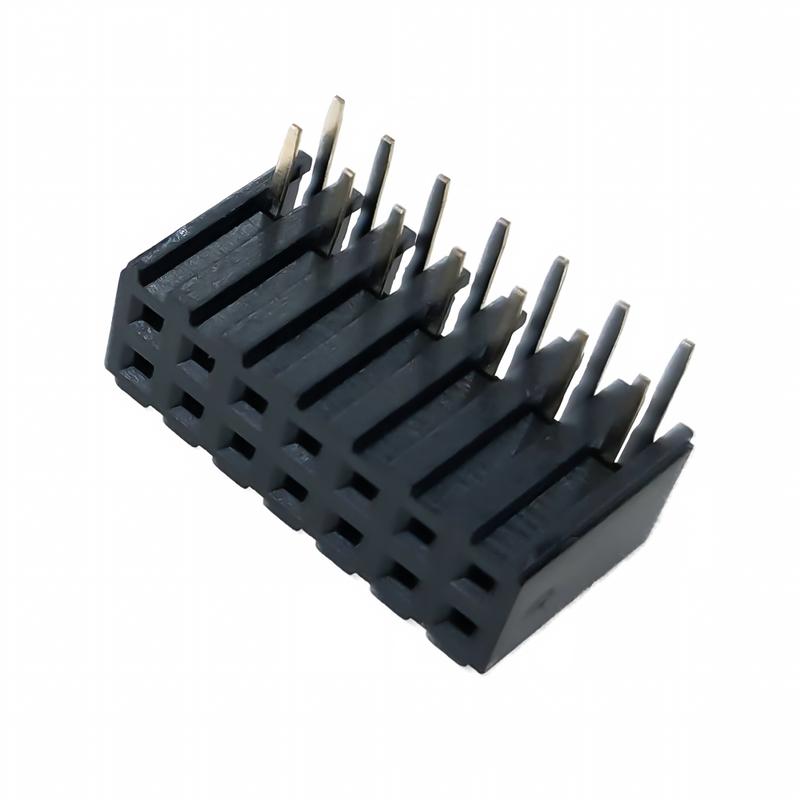

Capítulos femeninos de 2,54 mm de altura personalizados, de dos filas para el sistema de control de automatización industrial

2.54 mm de ancho de cabeza femenina

conector de cabeza femenino de dos filas

Automatización industrial

Nombre de la marca:

XTKCONN

Certificación:

CE,SGS,ROHS,ISO9001

Número de modelo:

jefe femenino

Contacta con nosotros

Solicitar un presupuesto

Capítulos femeninos de 2,54 mm de altura personalizados, de dos filas para el sistema de control de automatización industrial

Detalles del producto

Estilo de terminación:

Soldar

Paquete:

Envoltura de cinta

Rango de temperatura:

-40 a 85 grados Celsius

Material:

plástico

Durabilidad:

Alto

Material del alfiler de contacto:

Bronce fosforado

Clasificación actual:

Tipo de conexión:

A presión

Resaltar:

2.54 mm de ancho de cabeza femenina

conector de cabeza femenino de dos filas

Automatización industrial

Términos de Pago y Envío

Cantidad de orden mínima

1000 Uds.

Precio

Negotiable Price

Detalles de empaquetado

paquete interno: en carrete; Paquete exterior: carrete en cartón

Tiempo de entrega

5-7 días

Condiciones de pago

LC, T/T, pago

Capacidad de la fuente

3KK piezas

Productos relacionados

Capítulos femeninos de 2,54 mm de altura personalizados, de dos filas para el sistema de control de automatización industrial

Obtenga el mejor precio

2.0mm Pitch Dos filas de cabeza femenina enchufe vertical

Obtenga el mejor precio

Video

Lado de Alfiler FeMasculino Encabezamiento Conector Dual de la caja 10 de SMT 1.27m m

Obtenga el mejor precio

2.54 Doble Fila Ángulo Recto Vertical 2x4-pin Conector Macho-Hembra para PCB

Obtenga el mejor precio

Contacta con nosotros

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contacta ahora

Descripción del Producto

Conector de clavija hembra-macho SMT de 2.54 mm de paso y 20 pines

Descripción del producto

Artículo	Especificación
Nombre del producto	Conectores hembra personalizados de 2.54 mm de paso y dos filas
Paso	2.54 mm (0.100 pulgadas)
Número de filas	Doble / Dos filas
Rango de pines	2x2 ~ 2x40 pines (4-80 posiciones en total)
Tipo de montaje	Through-hole (THT) / SMT de montaje en superficie (selección personalizada)
Orientación	Vertical recto / en ángulo recto / altura de apilamiento personalizada
Corriente nominal	3 A por contacto
Voltaje nominal	250 V CA
Resistencia de contacto	≤ 20 mΩ
Resistencia de aislamiento	≥ 1000 MΩ
Voltaje de resistencia	500 V CA, 1 min
Temperatura de funcionamiento	-40 °C ~ +105 °C
Resistencia a la soldadura por reflujo	260 °C máx., 5-10 s (versión SMT)
Ciclos de acoplamiento	100-500 ciclos (depende del chapado)
Cumplimiento	RoHS 2.0, REACH, carcasa UL94-V-0

Nuestros conectores hembra personalizados de 2.54 mm (0.100 pulgadas) y dos filas son conectores de zócalo de PCB de placa a placa diseñados específicamente para sistemas de control de automatización industrial. Este factor de forma estándar de paso de 0.100” proporciona una interconexión estable de señal y baja potencia para módulos PLC, placas de E/S, unidades de control de movimiento y controladores integrados industriales. A diferencia de los conectores hembra genéricos producidos en masa, adaptamos el número de pines, el estilo de montaje, la altura de la carcasa, el grosor del chapado y las características mecánicas para que coincidan con el diseño de su PCB industrial, el entorno de vibración y los requisitos del proceso de producción. Adecuados tanto para ensamblaje through-hole como para soldadura por reflujo SMT, estos zócalos resuelven problemas industriales comunes: contacto intermitente bajo vibración, deformación de soldadura, espacio limitado en la huella y escenarios de transmisión mixta de señal y baja potencia.

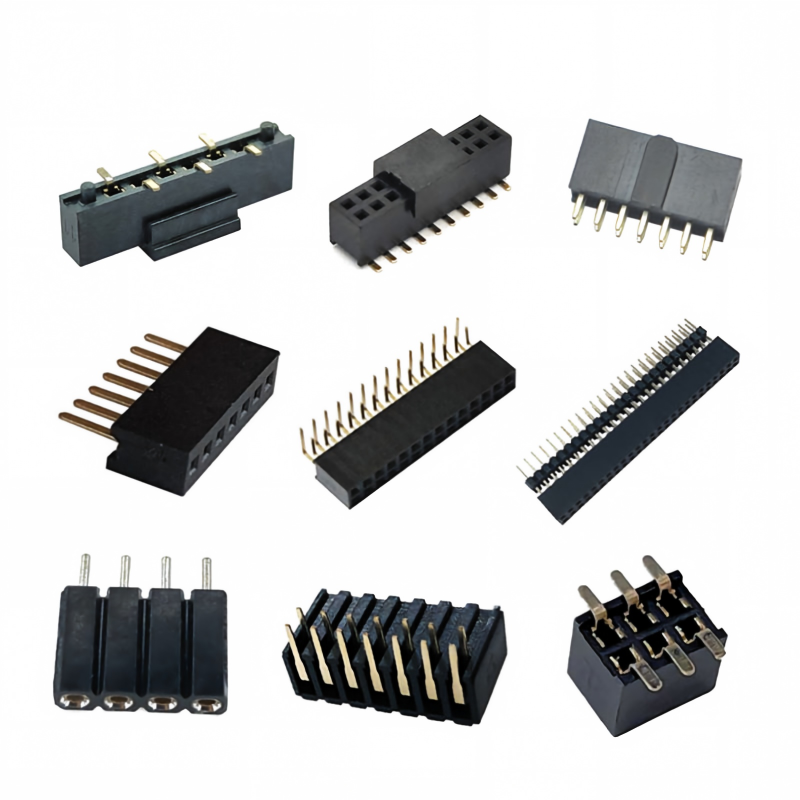

Capítulos femeninos de 2,54 mm de altura personalizados, de dos filas para el sistema de control de automatización industrial

Detalles de materiales

Componente	Material estándar	Opciones personalizadas
Carcasa aislante	PA66-GF, negro ignífugo UL94-V-0	Plástico PA6T / LCP de alta temperatura para perfiles de reflujo intensos
Terminal de contacto	Bronce fosforado (alta retención de resorte)	Latón para aplicaciones sin vibraciones optimizadas en costos
Capa base	Capa barrera de níquel de 50 μ"	—
Chapado de superficie de contacto	Estañado (rentable)	Flash de oro de 3-15 μ" / chapado de oro completo para ubicaciones industriales de alta vibración

Opciones de personalización
Número de pines: 2-50 pines disponibles además de los 20P estándar
Chapado: flash de oro / oro duro / estaño mate
Característica: añadir llave de polarización, pines de localización
Embalaje: ajustar la dimensión del carrete para su alimentador SMT
Actualización del material de la carcasa para requisitos de temperatura más altos

Industrias de aplicación y productos finales típicos

Adecuado para conexión compacta de placa a placa donde los conectores through-hole ocupan demasiado espacio en la placa.

Control y automatización industrial: Módulos PLC pequeños, placas de interfaz de sensores, tarjetas de adquisición de datos, sub-placas de bus de campo
Hardware inteligente IoT y Edge: Módulos de radio BLE/LoRa/Wi-Fi, interconexión interna de pasarelas, nodos de sensores inteligentes
Dispositivos electrónicos médicos: Instrumentos de diagnóstico portátiles, módulos auxiliares de monitorización de pacientes (material conforme a RoHS)
Equipos de consumo mini: Dispositivos de mano, módulos vestibles, placas de desarrollo mini, conectores de interfaz de depuración JTAG / ISP.
Nueva energía y equipos de prueba: Placas auxiliares de gestión de baterías, interconexión interna de accesorios de prueba, sub-módulos de control de potencia compactos

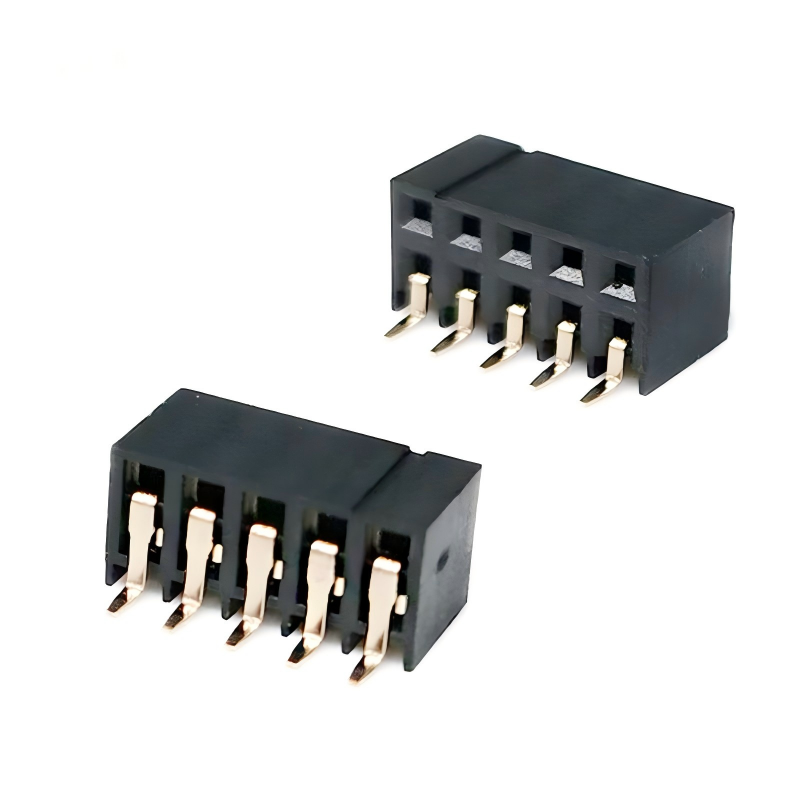

Factory Direct Customized 2.54mm Pitch Female Headers Fast Delivery for Industrial Automation Control System

Resumen de opciones personalizables

Número de pines: 2x2 hasta 2x40 posiciones
Montaje: Through-hole / SMT de montaje en superficie
Orientación: Vertical recto / en ángulo recto
Modificación de la altura de la carcasa/altura de apilamiento
Chapado: estaño, oro selectivo, chapado de oro completo
Llave de polarización / postes de localización
Actualización de material a LCP / PA6T de alta temperatura

Soporte de conector de clavija macho a juego
