2.54mm Doble fila 2x20 Pin PCB de cabeza femenina

Descripción del producto

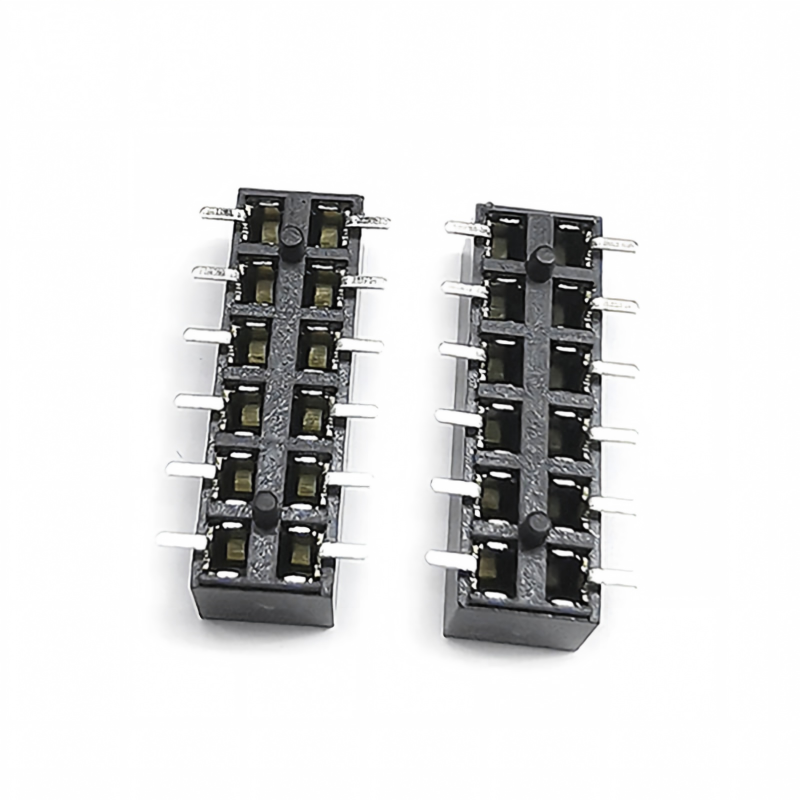

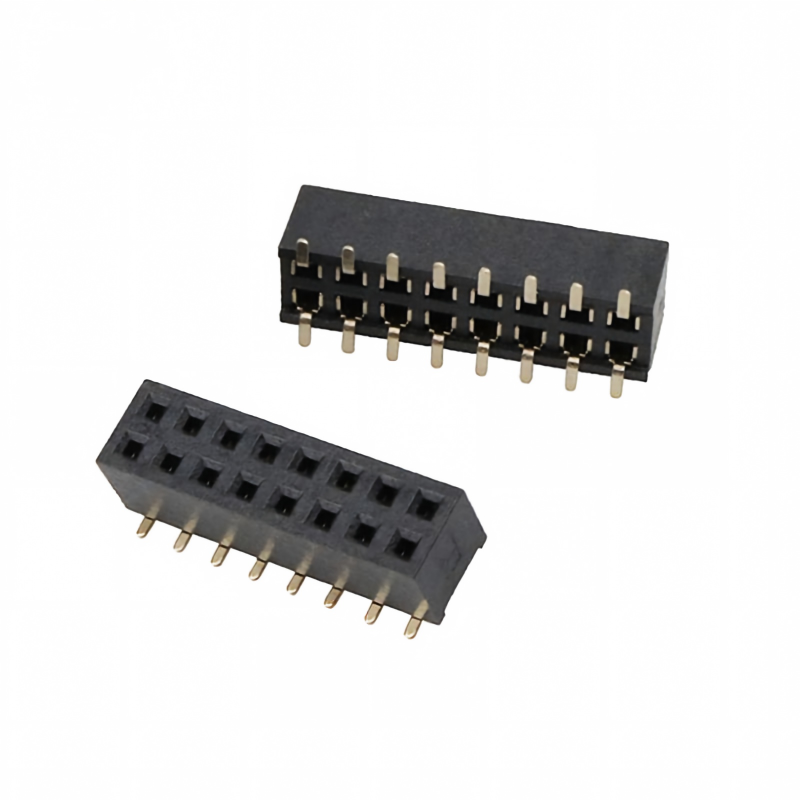

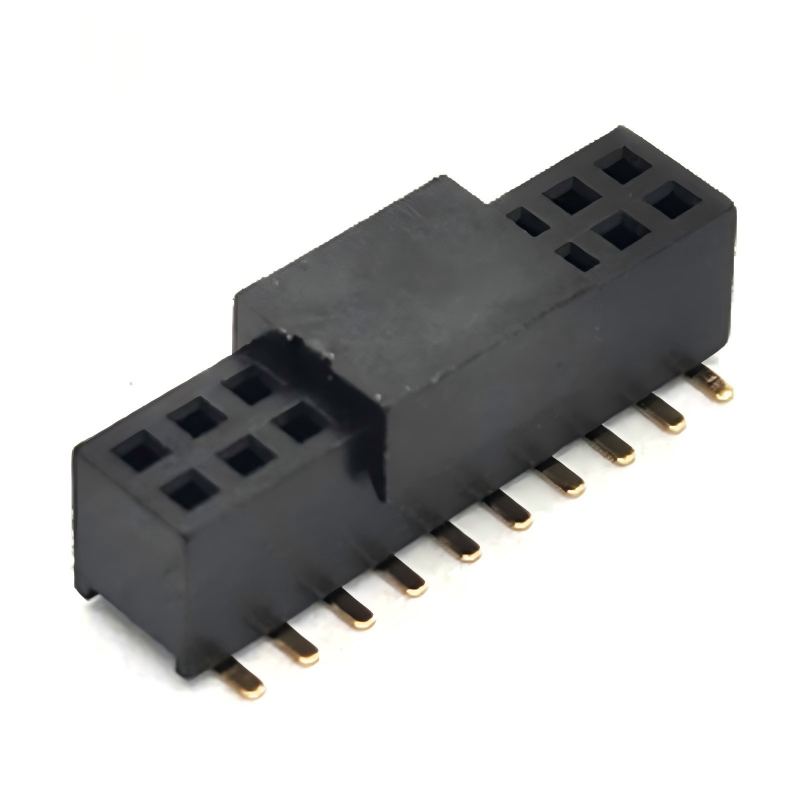

El1.27mm Pitch Female Header, tipo SMT de 2 filas con peges una interconexión compacta de placa a placa diseñada para conjuntos de PCB dondeespacio limitado en la placa, altura de conector controlada y colocación SMT precisason importantes.

Con una1.27 mm (0.050") de anchura, disposición de contacto de dos filas, construcción de montaje en superficie y dimensiones mecánicas opcionales/personalizadas,este cabezal femenino es adecuado para módulos electrónicos compactos que requieren una interfaz de apareamiento confiable entre PCB.

ElConfiguración de la posición 820es adecuado para aplicaciones de bajo a mediano número de contactos, mientras que personalizadoaltura del aislante y longitud de la pata de soldadurapermitir a los ingenieros adaptar el conector a diferentes alturas de pila de PCB, distancias de apareamiento y condiciones de montaje.

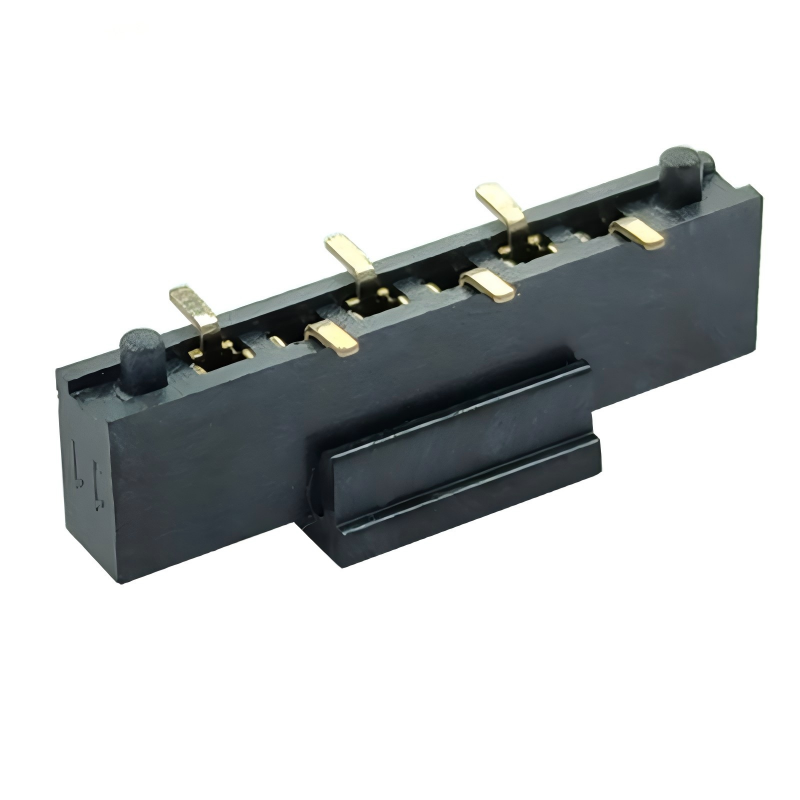

El Consejo Europeoel pegProporciona una función de posicionamiento mecánico adicional durante el montaje de PCB y ayuda a alinear el conector con la huella de PCB.

Altura y longitud de las patas de soldadura

Diseñado en torno a su empilación de PCB

Una de las ventajas más importantes de esta configuración de conector es la capacidad de personalizar elaltura del aislante y longitud de la pata de soldadura.

En lugar de forzar el diseño de PCB para acomodar una geometría de conector fijo, los ingenieros pueden especificar el conector alrededor de la estructura mecánica real.

La personalización puede considerarse para:

• Intercambio entre PCB y PCB
• Altura del conector de apareamiento
• Aclaración de los componentes
• Interferencia de la vivienda
• Requisitos para las juntas de soldadura
• espesor de los PCB
• Ensamblaje SMT automatizado

Los proveedores industriales de cabeceras femeninas de 1,27 mm ofrecen comúnmente alturas de aislante y longitudes de pin/cola personalizables para diferentes requisitos de espaciamiento de PCB.

Opciones de personalización
Número de pines: 2-50 pines disponibles además del 20P estándar
Revestimiento: oro brillante / oro duro / estaño mate
Característica: añadir llave polarizadora, pegs de localización
Embalaje: ajustar la dimensión del carrete para su alimentador SMT
Actualización del material de la carcasa para requisitos de temperatura más altos

Aplicaciones

Electrónica industrial

Apto para:

• Controladores industriales
• Tableros de control
• Electrónica relacionada con los PLC
• Equipo de medición
• Modulos de automatización

Equipo de comunicación

Las aplicaciones potenciales incluyen:

• Equipo de red
• Modulos de comunicación
• Placas de interfaz
• Sistemas de comunicación integrados

Computación integrada

El paso compacto de 1,27 mm hace que este tipo de conector sea adecuado para:

• Tableros de ordenador integrados
• Modulos de procesadores
• Tableros de expansión
• Plataformas informáticas compactas

Display y electrónica HMI

Las aplicaciones pueden incluir:

• Tableros de control de visualización
• Modulos de interfaz HMI
• Placas de interfaz LCD
• Electrónica de control por pantalla táctil

Electrónica de consumo

Los usos potenciales incluyen:

• Los dispositivos inteligentes
• Equipo electrónico portátil
• Modulos de control compactos
• Productos electrónicos de audio/video

Electrónica automotriz

Las aplicaciones potenciales incluyen:

• Modulos de control para vehículos
• Display electrónica
• Las agrupaciones de instrumentos
• Electrónica de información y entretenimiento
