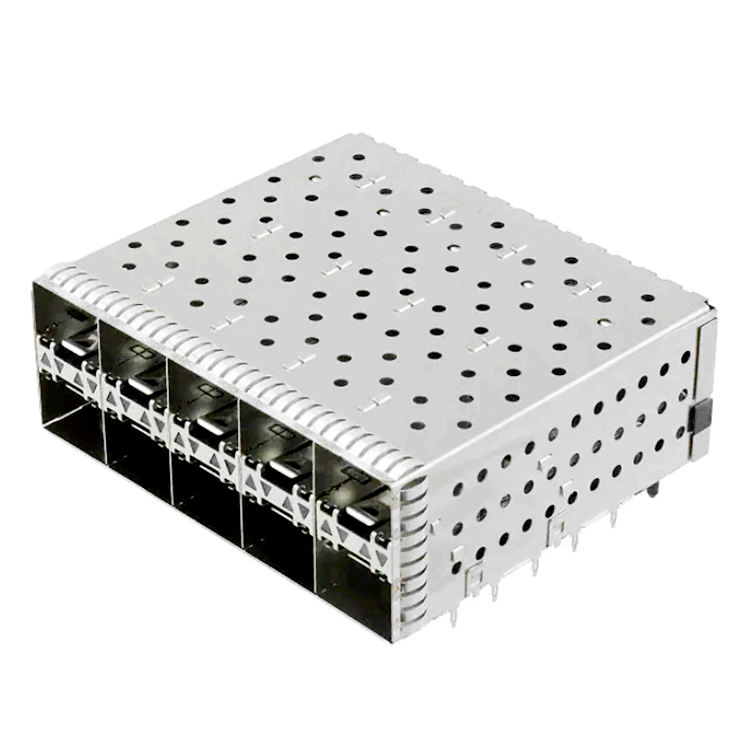

Cage SFP + 2x5 con tubo de luz, a través del agujero receptor ángulo derecho con conector integrado,Conector SFP con 200 posiciones para 10G/25G Switch y PCB de servidor
Descripción
La jaula SFP+ 2x5 con tubo de luz es un sistema completo de interconexión de I/O intercambiable en caliente: una jaula metálica apilada + recipiente de 200 posiciones de ángulo recto con orificio + tubos de luz duales integrados,Envasado en una sola pieza, en estilo rack. Acepta transceptores SFP, SFP + y SFP28, cables DAC y AOC, y se monta en el PCB anfitrión a través de pines compatibles con el press-fit. sin soldadura de ondas, sin cableado manual.
Diseñado para equipos de montaje en rack de alta densidad de puertos (interruptores ToR 1U/2U, servidores blade, cajas de conexión frontal 5G, dispositivos de cortafuegos),la pila vertical 2x5 ofrece diez carriles 10G/25G mientras ocupa aproximadamente el ancho del panel frontal de una jaula 1x4Los tubos de luz integrados llevan LED de estado a la placa frontal; la jaula de metal completa con juntas de resorte contiene EMI y protege la integridad de la señal en 10G NRZ y 25G PAM4
|
Parámetro
|
Especificación
|
|
Tipo de pieza
|
Conjunto de jaula SFP+ con receptáculo integrado (2x5)
|
|
Factor de forma
|
SFP / SFP+ / SFP28 compatibles con el pasado
|
|
Matriz de puerto
|
2 x 5 (10 puertos en total, apilados)
|
|
Posiciones
|
200 (20 × 10)
|
|
El tono
|
0.8 mm
|
|
El montaje
|
A través del agujero, ángulo recto
|
|
Terminado
|
El sistema de ajuste de presión (pín compatible, Ø0,64 mm) / cola SMT opcional
|
|
Contacto con el recipiente
|
Fósforo bronce, oro brillante sobre níquel (30 μ" min en el área de apareamiento)
|
|
Material de las jaulas
|
Cobre de aleación / plata de níquel, recubierta de níquel
|
|
Tubo de luz
|
PMMA / PC claro, configuración interior + exterior, 2 canales LED por puerto
|
|
Característica del EMI
|
Dedo de resorte (arriba/izquierda/derecha/abajo), junta de elastómeros opcional
|
|
Guía de la Junta
|
Sí (postes de polarización incorporados)
|
|
Tasa de datos
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Calificación actual
|
0.5 A por contacto
|
|
Resistencia de contacto
|
≤ 70 mΩ
|
|
Resistencia al aislamiento
|
≥ 1000 MΩ
|
|
Resiste el voltaje
|
Pico de corriente alterna de 300 V / 750 V
|
|
Ciclos de apareamiento
|
≥ 100 (inserción/extracción del módulo)
|
|
Fuerza de inserción (módulo)
|
≤ 40 N
|
|
Fuerza de extracción (módulo)
|
≤ 11,5 N
|
|
Temperatura de operación.
|
-55 °C a +85 °C (algunos construyen hasta +105 °C)
|
|
Temperatura de almacenamiento.
|
-55 °C a +105 °C
|
|
Calificación de llama
|
Las medidas de seguridad se aplicarán a los equipos de ensayo y a los equipos de ensayo de los equipos de ensayo.
|
|
Conformidad
|
Se trata de un producto que se utiliza para la fabricación de productos químicos.0, REACH
|
|
Arbitro cruzado.
|
Se trata de un proyecto de investigación y desarrollo.
|
|
Cuota de producción
|
500 piezas
|
|
Tiempo de entrega de la muestra
|
7 días laborables
|
|
Tiempo de conducción de la masa
|
3 ∙ 4 semanas
|
|
Envasado
|
En el caso de las máquinas de la categoría 84
|
5 puntos de venta clave
-

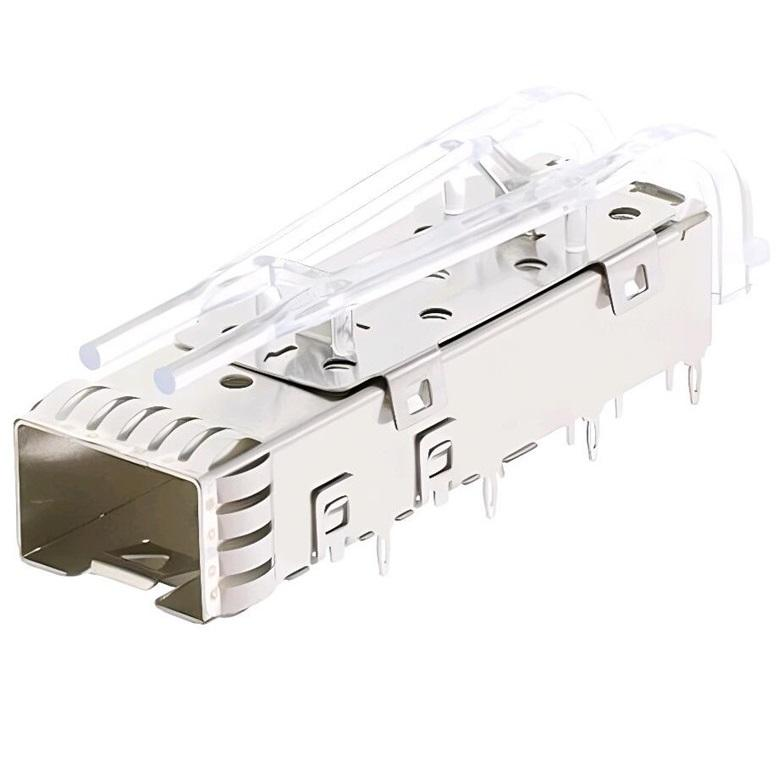

Pipa de luz doble integrada (interior + exterior)Los canales de conexión / ACT / velocidad de las señales LED desde el PCB hasta el bisel delantero para los 10 puertos; no hay un soporte de LED separado, no hay reelaboración del panel.
-
A través del agujeroÁngulo recto + ajuste de presión- recipiente de 200 pines (20×10) con colas adaptadas a la prensa ysalida en ángulo recto; montaje sin soldadura, compatible con el proceso de reflujo SMT + prensa estándar.
-
2x5 Cajera apilada de estilo rack10 puertos SFP+ en un conjunto de jaula de bandas, la pila vertical ahorra el 50% de ancho del panel frontal frente a 1x10 lineal; guías de tabla incorporadas para el apareamiento ciego.
-
Protección EMI de perímetro completo¢ Jaula de níquel-plata/aleación de cobre con muelles de berilo-cobre en la parte superior/laterales/inferior, ≥ 60 dB @ 1 ‰ 10 GHz, cumple con las normas de la FCC/CE para 10G/25G NRZ y PAM4.
-
Cruce de pin a pin con TE / MolexEl patrón de terreno y la mecánica coinciden con TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; cero recorrido de PCB para diseños heredados.
¿Por qué 2x5 apilados al estilo Rack?
|
El diseño
|
Puertos
|
Ancho delantero
|
Caso de uso
|
|
1x10 lineal
|
10
|
~ 140 mm
|
Larga fachada, legado
|
|
2x5 apilados.
|
10- ¿ Qué?
|
- 71,5 mm- ¿ Qué?
|
1U/2U conmutador de bastidor, NIC denso- ¿ Qué?
|
|
1x4 + 1x6
|
10
|
~ 140 mm
|
Los demás aparatos para el transporte de gas
|
|
Opción
|
Opción disponible
|
|
Matriz de puerto
|
1x1 / 1x4 / 1x6 / 2x1 / 2x22x5/ 2x6 / 2x8
|
|
Tubo de luz
|
Ninguno / Exterior solamente / Interior solamente / Interior+Exterior (por defecto)
|
|
Terminado
|
La presión de ajuste (por defecto) / cola de soldadura SMT / Mixta
|
|
El acabado de la jaula
|
Revestido con Ni / Revestido con Sn / Negro oxidado
|
|
Impuesto sobre el valor añadido
|
Sólo el dedo de resorte / + junta de elastómeros / + espuma conductiva
|
|

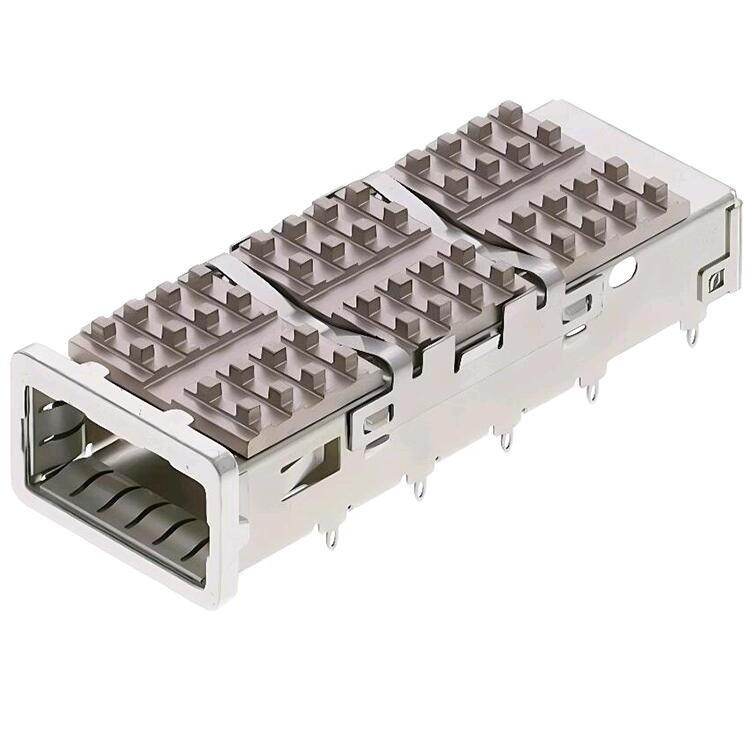

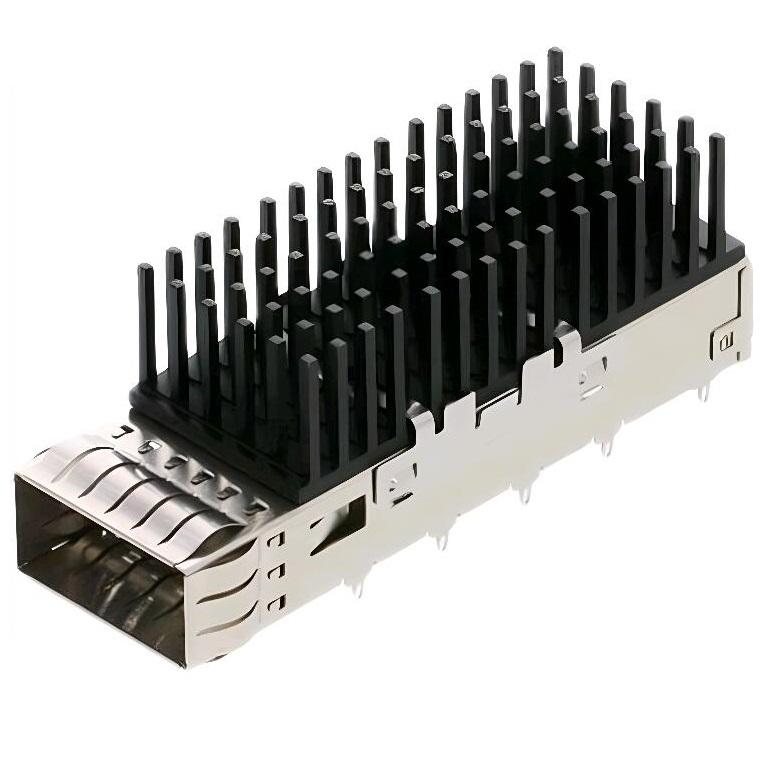

Dispensador de calor
|
Ninguno (por defecto) / disipador de calor superior / aletas laterales
|
|
Envasado de contacto
|
El flash de oro / 15 μ" / 30 μ" / 50 μ"
|
|
Logotipo
|
Marcado con láser en la parte superior de la jaula (se aplica el MOQ)
|
Preguntas frecuentes
P: ¿Cuándo podemos recibir la cotización?
R: Si se confirma la especificación, nuestra cotización se puede proporcionar dentro de las 24 horas.
P: ¿Puede proporcionar muestras para su evaluación?
R: Sí, las muestras pueden enviarse para su evaluación.
P: ¿Cuánto tiempo tarda un pedido en procesarse y enviarse?
R: Cuando los artículos están en stock, generalmente los enviamos en los próximos 3 a 7 días hábiles después de recibir un pedido.
P: ¿Cuál es su término comercial?
A: FOB, FCA, CFR, CIF, EXW, DDU están disponibles. También podemos ayudarle a elegir el método de envío más favorable y eficiente.Apoyar Alibaba seguridad comercial orden de pago en línea, T/T, PayPal, etc.
P: ¿Cuánto dura el período de garantía?
R: El producto viene con una garantía limitada de 1 año.
P: ¿Puede proporcionar el servicio OEM y ODM?
R: Sí, nuestro equipo profesional de I+D ayudará a hacer realidad sus ideas.
