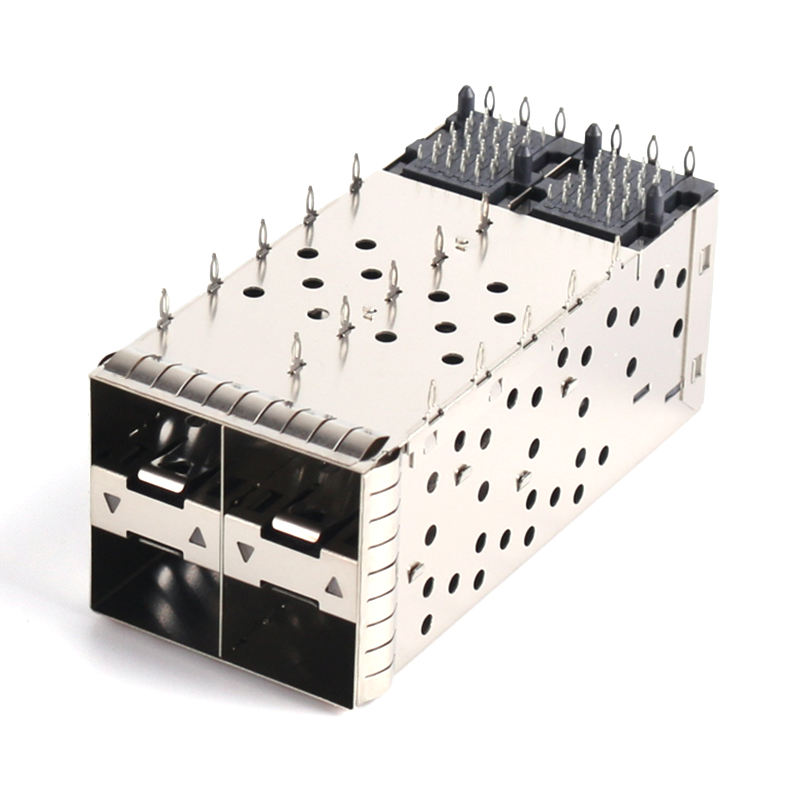

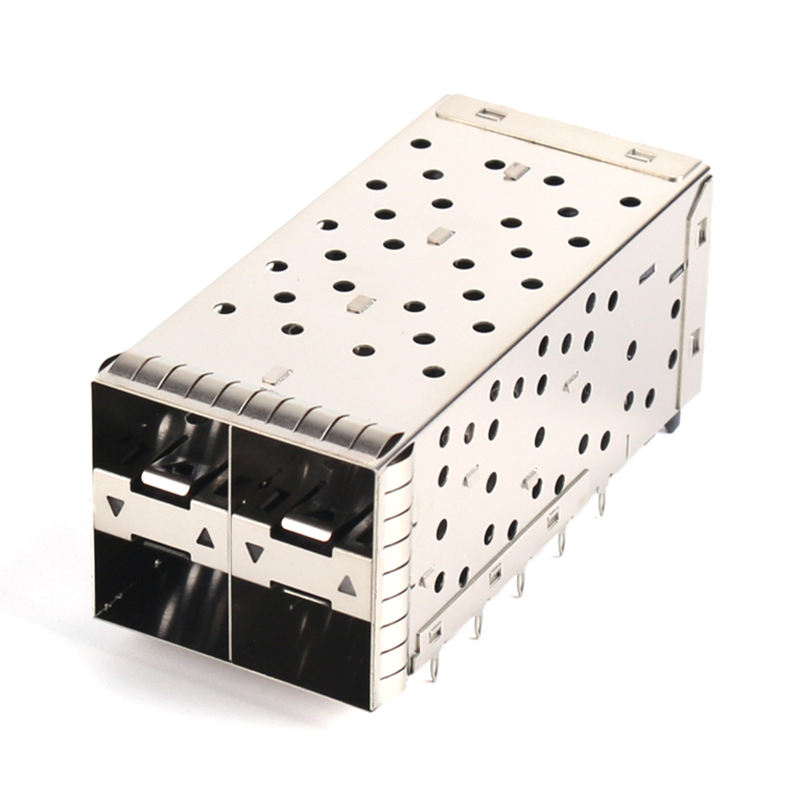

Jaula SFP+ 2x2 sin tubo de luz – Conector de fibra óptica I/O con blindaje EMI metálico, receptáculo de 20 posiciones de ajuste a presión, jaula apilada estilo rack para PCB de switch y servidor 10G/25G
Descripción del producto
1, Blindaje EMI totalmente metálico – Sin tubo de luz, máxima contención de RF.
2, Receptáculo integrado de 20 posiciones de ajuste a presión.
3, Arquitectura estilo rack apilada 2x2.
4, Reemplazo directo para TE / Amphenol / Molex.
5, Optimizado en costos para producción de alto volumen.
|
Parámetro
|
Especificación
|
|
Tipo de producto
|
Jaula SFP+ 2x2 (sin tubo de luz) + Receptáculo integrado
|
|
Soporte de factor de forma
|
Compatible con SFP (1G) / SFP+ (10G) / SFP28 (25G) hacia atrás
|
|
Configuración de puertos
|
Apilado 2x2 (4 puertos en total)
|
|
Posiciones por puerto
|
20 (80 contactos en total en 4 puertos)
|
|
Paso
|
0.8 mm
|
|
Estilo de montaje
|
Through-Hole, ángulo recto
|
|
Terminación
|
Pin compatible de ajuste a presión (Ø0.64 mm) / cola de soldadura SMT opcional
|
|
Material de contacto del receptáculo
|
Bronce fosforado, flash de oro sobre níquel (30 µ" opcional)
|
|
Material de la carcasa de la jaula
|
Aleación de cobre/plata de níquel, niquelado
|
|
Tubo de luz
|
Ninguno (pared de jaula sólida, máxima integridad EMI)
|
|
Blindaje EMI
|
Dedos de resorte de cobre y berilio en todo el perímetro (superior / izquierdo / derecho / inferior)
|
|
Velocidad de datos
|
1.25 Gbps – 10.3125 Gbps (soporta módulos SFP28 25.78 Gbps)
|
|
Corriente nominal
|
0.5 A por contacto
|
|
Resistencia de contacto
|
≤ 70 mΩ
|
|
Resistencia de aislamiento
|
≥ 1000 MΩ
|
|
Tensión de resistencia
|
300 V AC
|
|
Ciclos de acoplamiento
|
≥ 100 inserciones (intercambio en caliente de módulo)
|
|
Temperatura de operación
|
-40 °C a +85 °C
|
|
Clasificación de inflamabilidad
|
UL 94 V-0 (carcasa LCP)
|
|
Estándares cumplidos
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Módulos compatibles
|
Transceptores ópticos (SFP/SFP+/SFP28), DAC, AOC
|
|
MOQ
|
500 uds.
|
|
Tiempo de entrega de muestra
|
5–7 días laborables
|
|
Tiempo de entrega de producción en masa
|
3–4 semanas
|
|
Embalaje
|
Bandeja/tubo antiestático, bolsa de barrera contra la humedad opcional
|
|
Referencia cruzada
|
TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex serie 74737
|
|
Escenario
|
Con tubo de luz
|
Sin tubo de luz (este producto)
|
|
Diseños críticos para EMI
|
El tubo de luz de plástico crea una apertura → riesgo de fuga de RF
|
Pared metálica sólida → sin apertura → máximo blindaje
|
|
Alto volumen sensible al costo
|
Costo de componente adicional + paso de ensamblaje
|
Menos piezas, menos operaciones de colocación, BOM más bajo
|
|
No se necesita estado LED en el panel frontal
|
Característica desperdiciada
|
Panel frontal limpio, estado manejado a través de software/remoto
|
|
Entornos industriales hostiles
|
El tubo de luz se amarillea, agrieta, acumula polvo
|
Sin componente óptico de plástico que se degrade
|
|
Switches 1U ultradensos
|
El tubo de luz añade profundidad/complejidad de apilamiento
|
Perfil de eje Z más corto, apilamiento mecánico más simple
|
Opciones de personalización
|
Opción
|
Opciones disponibles
|
|
Matriz de puertos
|
1x1 / 1x2 / 1x4 / 1x6 / 2x1 / 2x2 (este modelo) / 2x4 / 2x5 / 2x6 / 2x8
|
|
Terminación
|
Ajuste a presión (predeterminado) / cola de soldadura SMT / Mixto
|
|
Acabado de la jaula
|
Niquelado (predeterminado) / Estañado / Oxidado en negro
|
|
Mejora de EMI
|
Solo dedos de resorte (predeterminado) / + junta elastomérica conductora / + tira de espuma conductora
|
|
Disipador de calor
|
Ninguno (predeterminado) / Disipador de calor de aluminio montado en la parte superior / Disipador de calor con aletas laterales
|
|
Recubrimiento de contacto
|
Flash de oro (predeterminado) / 15 µ" / 30 µ" / 50 µ"
|
|
Color de la carcasa del receptáculo
|
Negro (predeterminado) / Personalizado (se aplica MOQ)
|
|
Marca
|
Marcado láser en la superficie superior de la jaula (se aplica MOQ)
|
Preguntas frecuentes
P: ¿Cuándo podemos recibir la cotización?
R: Si la especificación está confirmada, nuestra cotización se puede proporcionar en 24 horas.
P: ¿Pueden proporcionar muestras para evaluación?
R: Sí, se le pueden enviar muestras para su evaluación.
P: ¿Cuánto tiempo se tarda en procesar y enviar un pedido?
R: Cuando los artículos están en stock, generalmente los enviamos en los próximos 3 a 7 días hábiles después de recibir
un pedido.
P: ¿Cuál es su término comercial?
R: FOB, FCA, CFR, CIF, EXW, DDU están disponibles. También podemos ayudarle a elegir el método de envío más
favorable y eficiente.
P: ¿Cuál es el plazo de pago?
R: Soporte de pedido de garantía comercial de Alibaba pago en línea, T/T,
PayPal, etc.
P: ¿Cuánto dura el período de garantía?
R: El producto viene con una garantía limitada de 1 año.
P: ¿Pueden proporcionar servicio OEM y ODM?
R: Sí, nuestro equipo profesional de I+D ayudará a hacer realidad sus ideas.
