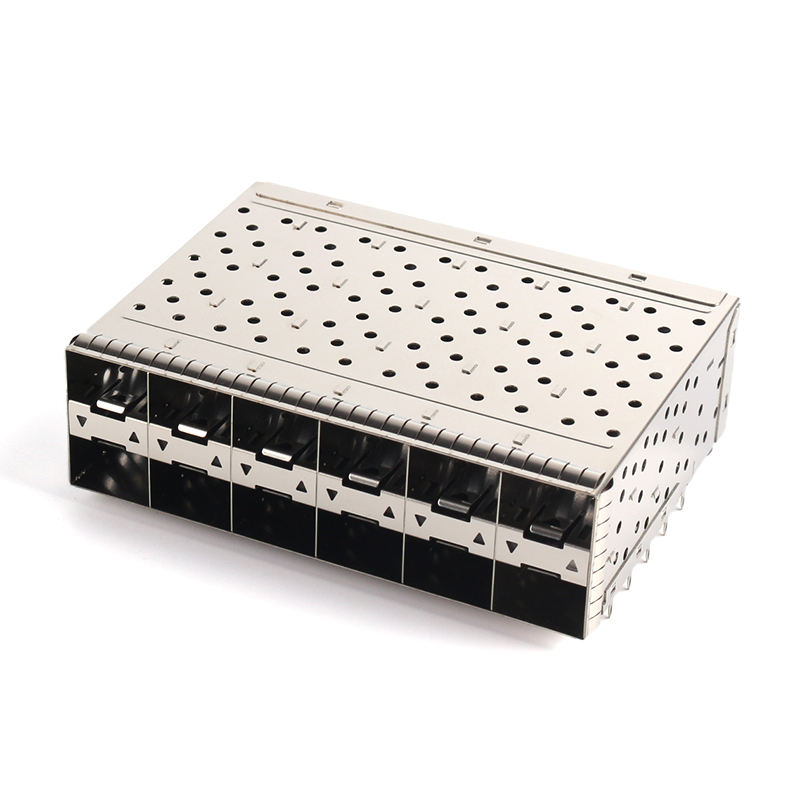

Ensamblaje de jaula SFP28 / SFP+ 2x6 con guía de luz externa, receptáculo de ajuste a presión de 240 posiciones, 30 μ" de oro en el área de contacto – Conector I/O apilado con blindaje EMI para equipos de switch de 25G/10G, NIC y 5G
Descripción del producto
|
Parámetro
|
Especificación
|
|
Tipo de pieza
|
Ensamblaje de jaula SFP+ / SFP28 con receptáculo integrado (2x6 apilado)
|
|
Factor de forma
|
Compatible con SFP / SFP+ / SFP28
|
|
Matriz de puertos
|
2 x 6 (12 puertos en total)
|
|
Posiciones
|
240 (20 x 12)
|
|
Paso
|
0.8 mm (0.032 in)
|
|
Montaje
|
Orificio pasante, ángulo recto
|
|
Terminación
|
Pin compatible de ajuste a presión (Ø0.64 mm, cola de 3.0 mm) / SMT opcional
|
|
Material de contacto
|
Bronce fosforado/aleación de cobre
|
|
Recubrimiento de contacto
|
Mínimo 30 μ" (0.76 μm) de oro en el área de acoplamiento, sobre PdNi/Ni; estaño en la cola de ajuste a presión
|
|
Material de la jaula
|
Plata de níquel (aleación de cobre), niquelada
|
|
Guía de luz
|
Solo tipo externo (PMMA/PC), 2-3 canales LED por puerto
|
|
Característica EMI
|
Deditos de resorte de cobre-berilio externos + internos, junta elastomérica opcional
|
|
Velocidad de datos
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4)
|
|
Corriente nominal
|
0.5 A/contacto
|
|
Resistencia de contacto
|
≤ 70 mΩ
|
|
Resistencia de aislamiento
|
≥ 1000 MΩ @ 500 V CC
|
|
Tensión de resistencia
|
300 V CA / 750 V pico
|
|
Ciclos de acoplamiento
|
≥ 100 (inserción de módulo)
|
|
Fuerza de inserción (módulo)
|
≤ 40 N
|
|
Fuerza de extracción (módulo)
|
≤ 11.5 N
|
|
Temp. de operación.
|
-55 °C a +105 °C (algunas versiones -40~+85 °C)
|
|
Clasificación de inflamabilidad de la carcasa
|
UL 94 V-0 (LCP)
|
|
Cumple con
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Referencia cruzada.
|
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Dimensiones típicas
|
L 63.25 × W 86.0 × H 25.4 mm (ref. industria 2x6)
|
|
MOQ
|
500 unidades
|
|
Plazo de entrega de muestra
|
5-7 días laborables
|
|
Plazo de entrega en masa
|
3-4 semanas
|
|
Embalaje
|
Bandeja dura antiestática
|
5 puntos clave de venta
1, Solo guía de luz externa – Placa frontal limpia, pérdida de apertura interna cero.
2, Mínimo 30 μ" de oro en el área de acoplamiento.
3, Receptáculo de ajuste a presión de 240 posiciones (20x12).
4, Jaula apilada 2x6 estilo rack = 12 puertos en altura Z compacta.
5, Resortes EMI de perímetro completo + jaula de plata de níquel.
Escenarios de aplicación
Switches ToR de centro de datos de 25G (48 puertos = 4 x jaulas 2x6)
Switches de acceso SFP28 empresariales y tarjetas de línea de chasis
NIC de servidor de 25G/10G (tarjetas adaptadoras multiport)
Tarjetas de transporte fronthaul 5G DU/CU (CPRI/eCPRI)
Firewalls montados en rack, IPS/IDS, balanceadores de carga
Switches Ethernet industriales (DIN/rack de 19") que necesitan estado LED + margen EMI.
|
Marca
|
P/N equivalente
|
|
TE Connectivity
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
Serie 2x6 SFP+ outer-LP de ajuste a presión (bajo pedido)
|
Calidad y fiabilidad
Prueba de continuidad y fuerza de inserción de ajuste a presión al 100% por lote
Verificación de dimensiones CMM de la jaula (±0.05 mm)
Resistencia de contacto y hi-pot según IEC 60512
Ciclos térmicos -55↔+105 °C, 500 ciclos
Blindaje EMI verificado en celda GTEM (≥60 dB @ 1-10 GHz)
Documentación ISO 9001 / RoHS / REACH en el envío.
|
Opción
|
Opciones
|
|
Matriz de puertos
|

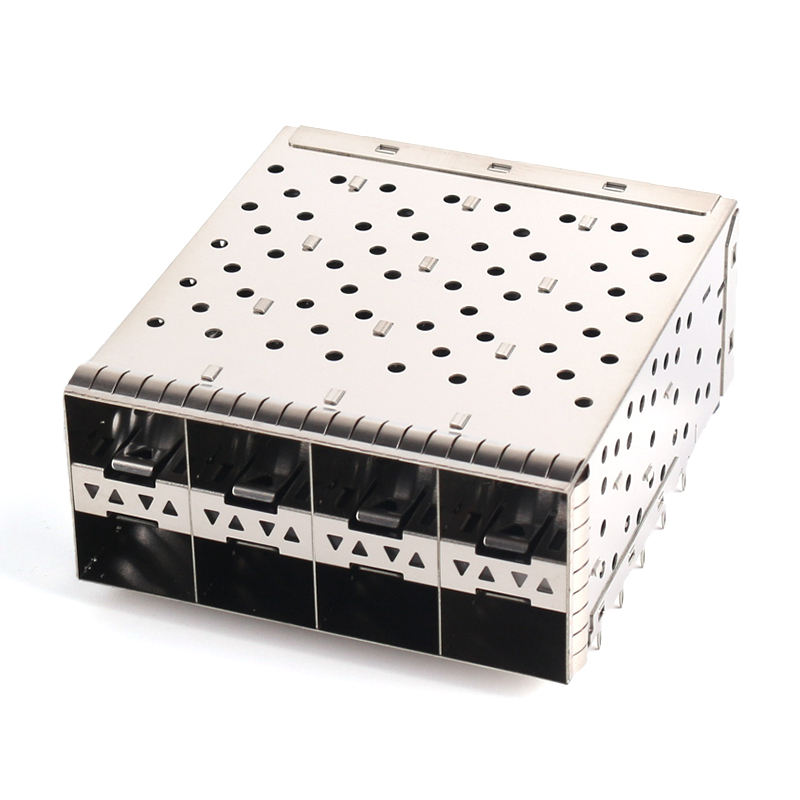

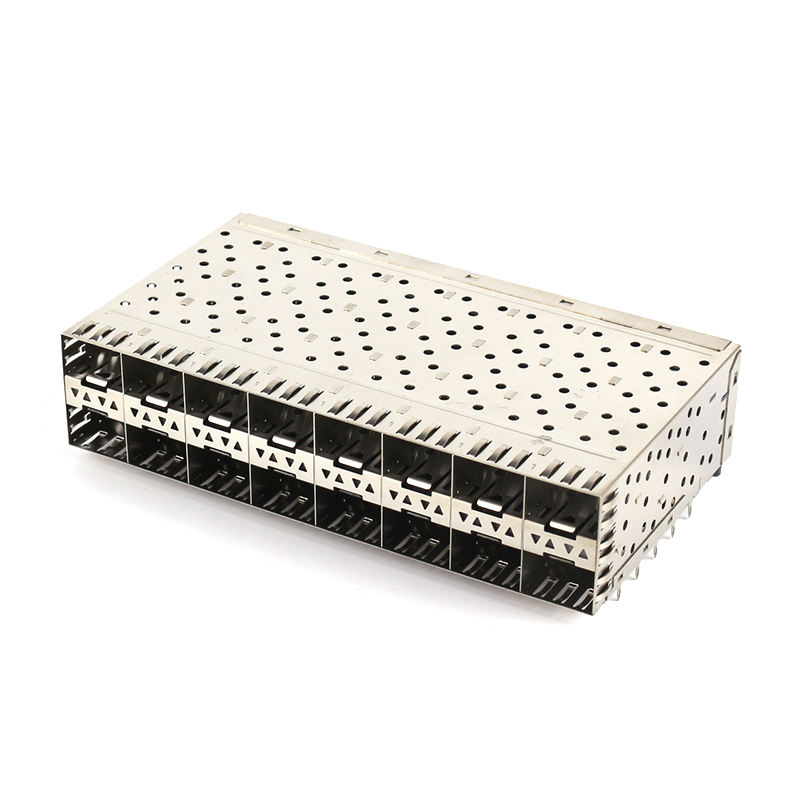

1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / 2x6 / 2x8
|
|
Guía de luz
|
Ninguna / Solo externa (predeterminado) / Interna+Externa / Solo interna
|
|
Grosor del oro
|
Flash 15μ" / 30μ" (predeterminado) / 50μ"
|
|
Terminación
|
Ajuste a presión (predeterminado) / Cola SMT / Mixta
|
|
Acabado de la jaula
|
Niquelado (predeterminado) / Estañado / Óxido negro
|
|
EMI
|
Solo dedo de resorte / + junta elastomérica / + espuma conductora
|
|
Disipador de calor
|
Ninguno / Disipador superior/aletas laterales
|
|
Logotipo
|
Marcado láser en la parte superior de la jaula (se aplica MOQ)
|
Proceso personalizado (reutilice su diagrama de flujo)
Recopilación de requisitos – parámetros, entorno, cantidad, plazo de entrega
Evaluación técnica y cotización – el ingeniero verifica el ajuste y la tasa
Revisión de dibujo 3D y confirmación del cliente – STEP/IGES/PDF
Desarrollo de moldes / Fabricación de prototipos – utillaje de jaula + muestras
Prueba de fiabilidad de muestras y aprobación del cliente – inserción, EMI, térmica, SI de 25G
Producción en masa – AOI en línea + monitorización de ajuste a presión
Control de calidad final y envío – inspección al 100%, embalaje en bandeja dura, DHL/mar/aire
Preguntas frecuentes
P: ¿Cuándo podemos recibir la cotización?
R: Si se confirma la especificación, nuestra cotización se puede proporcionar en un plazo de 24 horas.
P: ¿Pueden proporcionar muestras para evaluación?
R: Sí, se le pueden enviar muestras para su evaluación.
P: ¿Cuánto tiempo se tarda en procesar y enviar un pedido?
R: Cuando los artículos están en stock, generalmente los enviamos en los próximos 3 a 7 días hábiles después de recibir
un pedido.
P: ¿Cuál es su término comercial?
R: FOB, FCA, CFR, CIF, EXW, DDU están disponibles. También podemos ayudarle a elegir el método de envío más
favorable y eficiente.
P: ¿Cuál es el plazo de pago?
R: Soporte de pago en línea de pedidos de garantía comercial de Alibaba, T/T,
PayPal, etc.
P: ¿Cuánto dura el período de garantía?
R: El producto viene con una garantía limitada de 1 año.
P: ¿Pueden proporcionar servicio OEM y ODM?
R: Sí, nuestro equipo profesional de I+D ayudará a hacer realidad sus ideas.
