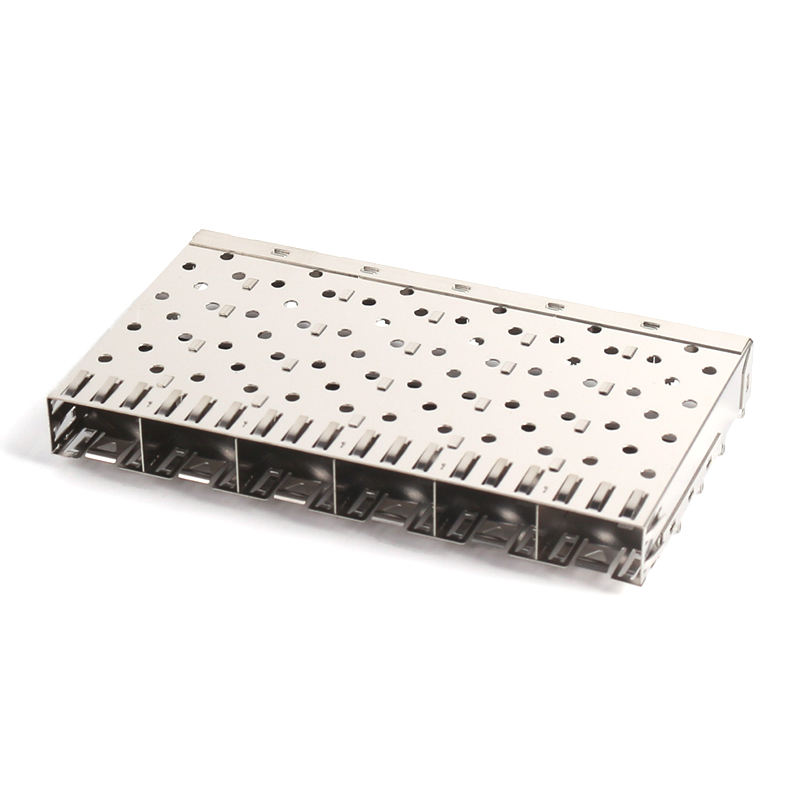

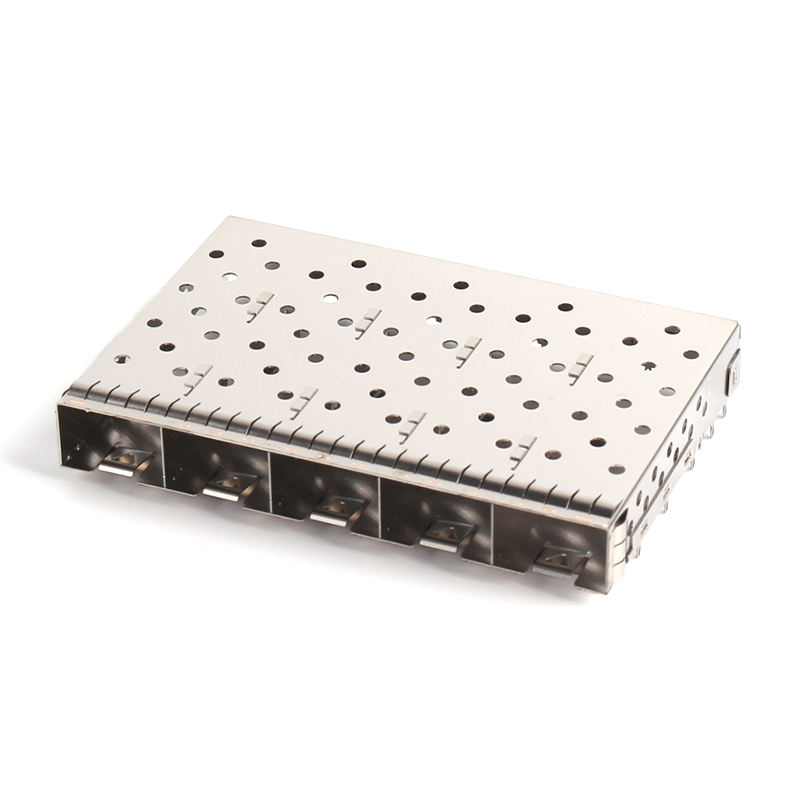

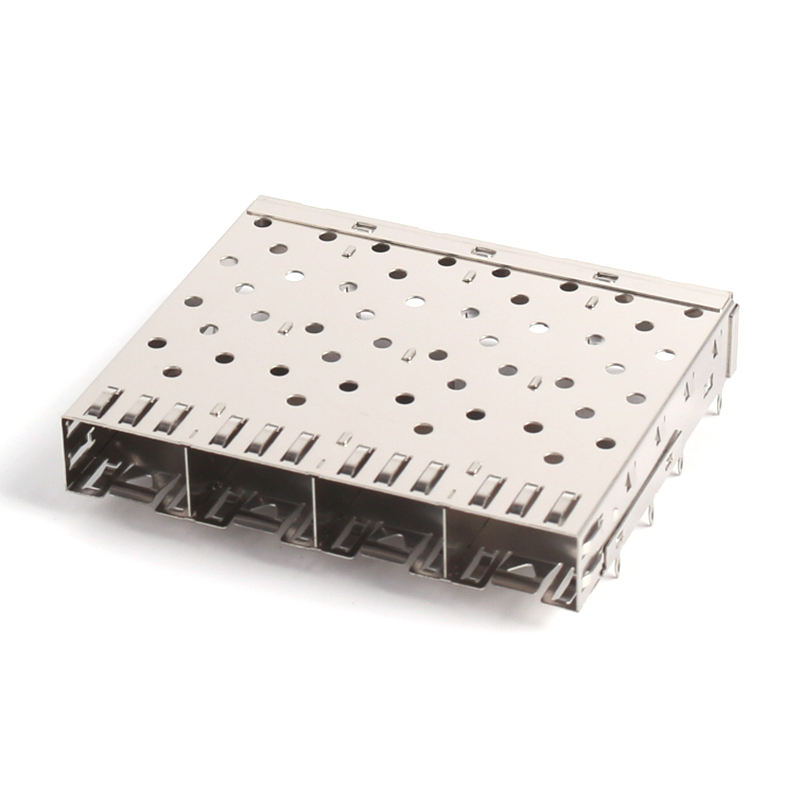

Componentes Electrónicos MIC – Ensamblaje de Jaula SFP+ 1x6 con Receptáculo Integrado de 120 Posiciones Press-Fit, Tubo de Luz Externo y Resortes EMI – Conector de E/S Intercambiable en Caliente 10G/25G para Placa de Conmutador / NIC / 5G
Descripción del Producto
|
Parámetro
|
Especificación
|
|
Marca / Serie
|
Componentes Electrónicos MIC – Ensamblaje de Jaula SFP+
|
|
Factor de Forma
|
Compatible con SFP / SFP+ / SFP28
|
|
Matriz de Puertos
|
1 x 6 (6 puertos lineales)
|
|
Posiciones
|
120 (20 x 6)
|
|
Paso
|
0.8 mm (0.031 in)
|
|
Montaje
|
A Través de Agujero, Ángulo Recto
|
|
Terminación
|
Pin Compliant Press-Fit (Ø0.64 mm, cola 2.05 mm) / SMT opcional
|
|
Material del Contacto
|
Bronce fosforado
|
|
Recubrimiento del Contacto
|
Flash de oro en el área de acoplamiento (30 µ" opcional), estaño en la cola press-fit
|
|
Material de la Jaula
|
Plata de níquel (aleación de cobre), niquelada
|
|
Tubo de Luz
|
Tipo externo PMMA, 2 canales LED por puerto (Link + ACT)
|
|
Característica EMI
|
Deditos de resorte de cobre-berilio internos + externos (junta elastomérica opcional)
|
|
Velocidad de Datos
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Impedancia Diferencial
|
100 Ω
|
|
Corriente Nominal
|
0.5 A / contacto
|
|
Resistencia de Contacto
|
≤ 80 mΩ
|
|
Resistencia de Aislamiento
|
≥ 1000 MΩ @ 500 V CC
|
|
Voltaje de Soporte
|
300 V CA
|
|
Ciclos de Acoplamiento
|
≥ 100 (intercambiable en caliente)
|
|
Temp. Operación.
|
-55 °C a +105 °C (versión industrial -40~+85 °C)
|
|
Clasificación de Inflamabilidad de la Carcasa
|
UL 94 V-0 (LCP)
|
|
Cumple con
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Referencia Cruzada
|
TE 2170305-2 / 2007250-1 / 2143294-1; Amphenol UE76-A20; Molex 74754-0620
|
|
Dimensiones Típicas
|
L ≈ 86.0 × W ≈ 48.6 × H ≈ 12.3 mm (ref. industria 1x6)
|
|
MOQ
|
500 piezas
|
|
Tiempo de Entrega de Muestra
|
5–7 días hábiles
|
|
Tiempo de Entrega en Masa
|
3–4 semanas
|
|
Embalaje
|
Bandeja antiestática
|
El Ensamblaje de Jaula SFP+ 1x6 MIC es una interconexión de E/S agrupada e intercambiable en caliente: una jaula de blindaje lineal de seis puertos de plata de níquel + receptáculo press-fit en ángulo recto de 120 posiciones + arreglo de tubo de luz PMMA externo, enviado como una unidad de recogida y colocación. Acepta transceptores ópticos SFP, SFP+, y SFP28, cables DAC y AOC, y se monta en la placa de circuito impreso del host con soldadura cero.
El formato lineal 1x6 es la fila de enlace ascendente predeterminada de la industria para conmutadores administrados — empareje ocho de estos en un conmutador ToR de 48 puertos 10G, y obtendrá 48 carriles SFP+ con un espaciado limpio y amigable para etiquetas en el panel frontal. El tubo de luz solo externo mantiene visible el estado del LED mientras preserva la pared de la jaula metálica como un escudo EMI continuo (el punto débil habitual en las jaulas con tubo de luz interno).
|
Dimensión
|
Jaula Apilada 2x3
|
MIC 1x6 Lineal (Este Producto)
|
|
Ancho del panel frontal
|
Más estrecho
|
Más ancho (~48.6 mm) pero etiquetado de fila única
|
|
Herramientas del panel frontal
|
Necesita recortes apilados
|
Ranura rectangular simple
|
|
Serviciabilidad del LED
|
Más difícil de alinear
|
Alineación directa del tubo de luz externo, sin perforación de la pared de la jaula
|
|
Integridad de la pared EMI
|
A menudo cortada para tubo de luz interno
|
Pared sólida, tubo de luz externo → mejor sellado de RF
|
|
Caso de uso
|
Núcleo 1U denso en puertos
|
Filas de enlace ascendente, conmutadores de acceso de 48 puertos, NIC
|
Calidad y Fiabilidad
-
Prueba de continuidad y fuerza de inserción press-fit al 100% por lote
-
Verificación de dimensiones CMM de la jaula (±0.05 mm)
-
Resistencia de contacto y hi-pot según IEC 60512
-
Ciclos térmicos -55↔+105 °C, 500 ciclos
-
Blindaje EMI verificado en celda GTEM (≥60 dB @ 1–10 GHz)
-
Documentación ISO 9001 / RoHS / REACH en el envío.
Referencia Cruzada (Reemplazo Directo)
|
Marca
|
P/N Equivalente
|
|
TE Connectivity
|
2170305-2 (sin LP), 2007250-1 / 2143294-1 (con LP)
|
|
Amphenol
|
UE76-A20-xxxx (ExpressPort 1x6)
|
|
Molex
|
74754-0620 / 74754-0610
|
|
Prosper
|
SFPP016PB
|
Opciones de Personalización
|
Opción
|
Opciones
|
|
Tubo de luz
|
Ninguno / Solo externo (predeterminado) / Interno+Externo / Solo interno
|
|
Grosor del oro
|
Flash 15µ" / 30µ" (opcional)
|
|
Terminación
|
Press-fit (predeterminado) / cola SMT / mixta
|
|
Acabado de la jaula
|
Niquelado (predeterminado) / Estañado / óxido negro
|
|
EMI
|
Solo resorte / + junta elastomérica / + espuma conductora
|
|
Disipador de calor
|
Ninguno / disipador superior (nota: algunos TE 1x6 no son compatibles con disipador de calor)
|
|
Matriz de puertos
|
1x1 / 1x2 / 1x4 / 1x6 / 1x8
|
|
Logo
|
Marcado láser en la parte superior de la jaula (se aplica MOQ)
|
