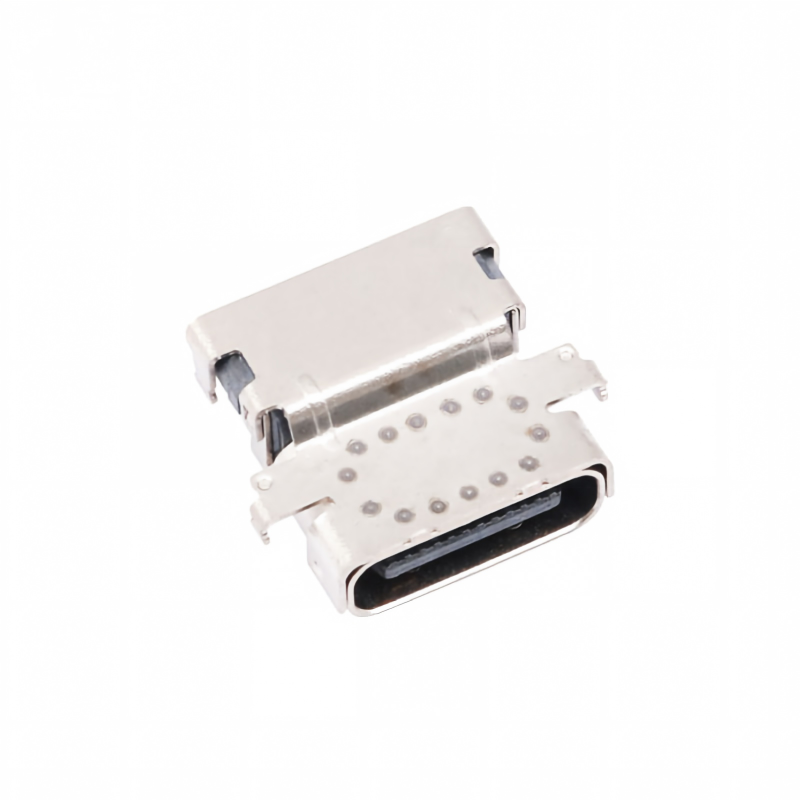

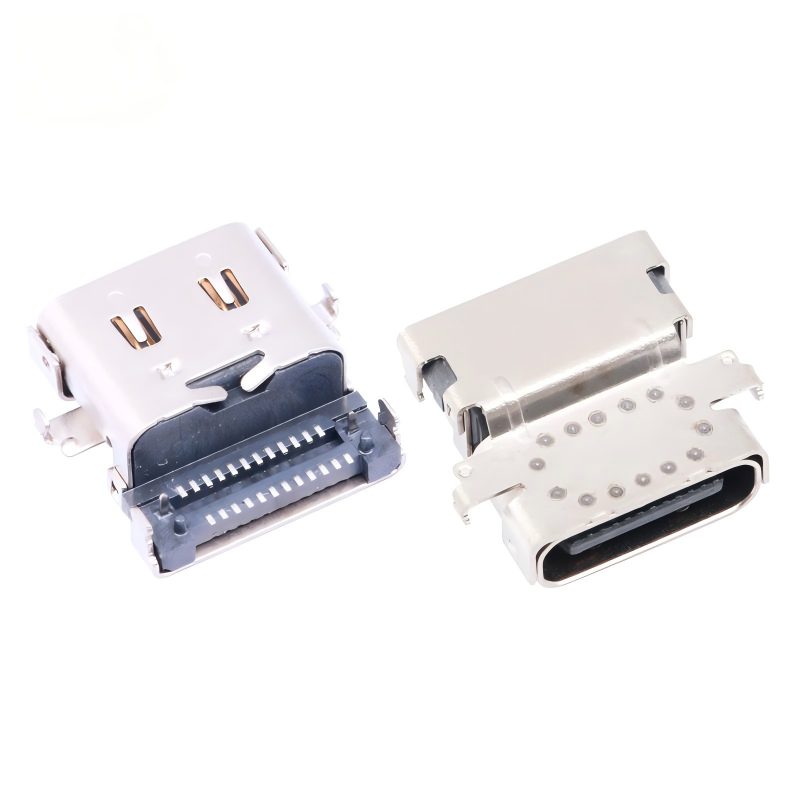

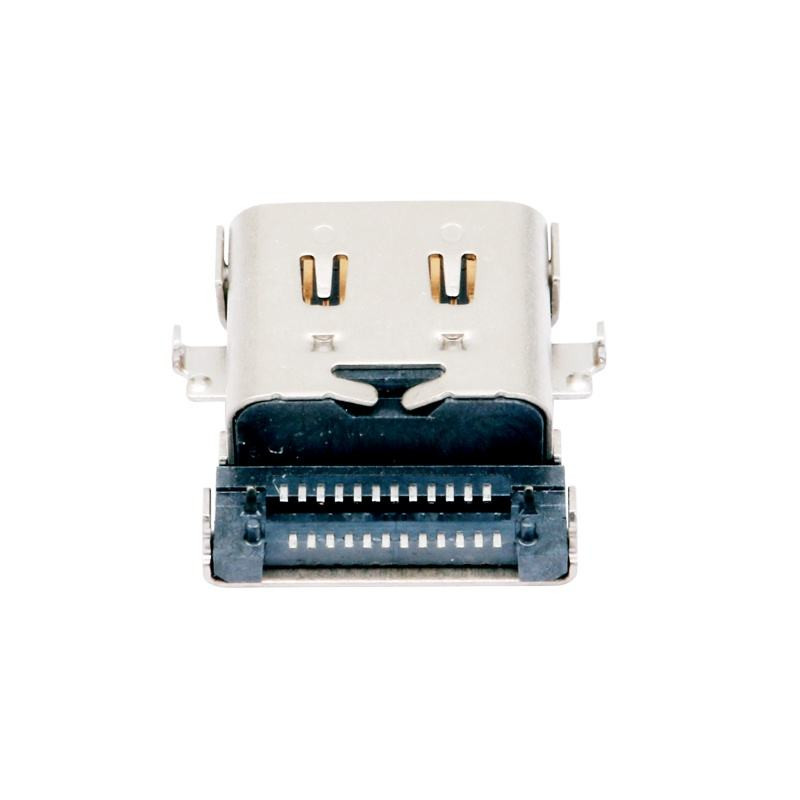

USB tipo C personalizado 3.2 40 Gbps impermeable U4 24 pin SMT DIP PCB conector femenino Revestimiento de oro 5A corriente
Principales características del producto
- USB tipo CContenedor de 24 pines con todas las característicassoporte para la transmisión de datos de alta velocidad, suministro de energía y expansión multifunción.
- Diseño compatible con USB 3.2 / USB4con hastaCapacidad de transmisión de datos de alta velocidad de 40 Gbps(dependiendo del conjunto de chips del sistema y de la configuración del protocolo).
- Estructura sellada impermeablediseñados para equipos electrónicos al aire libre, industriales y en ambientes adversos.
- Diseño de montaje híbrido SMT + DIPmejora la retención mecánica del PCB y la fiabilidad de la soldadura.
- Área de contacto doradasoporta una conexión eléctrica estable y resistencia a la corrosión.
- La calificación de corriente 5A soportaaplicaciones de carga y suministro de energía de alta potencia.
- Opciones personalizadas disponibles para el grosor de revestimiento, estructura de sellado, diseño de PCB y dimensiones mecánicas.
Descripción
| Punto de trabajo |
Especificación |
| Tipo de producto |
Conector de recipiente femenino USB tipo C |
| Tipo de interfaz |
Conector reversible de tipo C |
| Configuración de USB |
USB 3.2 / USB4 Compatible |
| Tasa de datos |
Hasta 40 Gbps (dependiendo del sistema) |
| Número de pines |
24 pines |
| Punto de contacto |
0.5 mm típico |
| Tipo de montaje |
El módulo de montaje de PCB híbrido SMT + DIP |
| Orientación del conector |
Vertical / Horizontal personalizado |
| Estructura de la concha |
Conchas metálicas blindadas |
| Diseño a prueba de agua |
Estructura sellada |
| Sexo del conector |
Receptaculo femenino |
| Conector de apareamiento |
Enchufe masculino USB tipo C |
| Durabilidad |
10,000 ciclos de apareamiento típicos |
| Embalaje |
Cintas y bobinas / embalaje personalizado |
Características materiales y eléctricas
| Punto de trabajo |
Especificación |
| Material de contacto |
Cobre de aleación / bronce de fósforo |
| Plastificación de contacto |
Revestidos de oro |
| Material de las cáscaras |
Acero inoxidable / aleación de metal |
| Material aislante |
Los productos de este tipo se clasifican en el anexo I del Reglamento (CE) no 765/2008 del Parlamento Europeo y del Consejo. |
| Calificación de inflamabilidad |
Las condiciones de los productos deben ser las siguientes: |
| Corriente nominal |
La velocidad máxima de la unidad de control de velocidad será de: |
| Voltagem nominal |
20V 30V de corriente continua típico |
| Resistencia de contacto |
≤ 40 mΩ Típico |
| Resistencia al aislamiento |
≥ 100 MΩ Típico |
| Válvula de resistencia dieléctrica |
100 V CA típico |
| Protección |
Concha de metal de protección EMI |
Especificaciones ambientales y de soldadura
| Punto de trabajo |
Especificación |
| Temperatura de funcionamiento |
-40°C a +85°C Típico |
| Temperatura de almacenamiento |
-40°C a +85°C Típico |
| Calidad impermeable |
Personalizado (IPX7/IPX8 disponible según el diseño de sellado) |
| Resistencia a la humedad |
Apto para equipos electrónicos sellados |
| Proceso de soldadura |
Soldadura por reflujo SMT |
| Temperatura de reflujo |
Hasta 260 °C Pico típico |
| Cumplimiento medioambiental |
RoHS / REACH Disponible |
Ventajas del producto
1Un conector para la integración de datos + energía
La estructura tipo C de 24 pines combina:
- Transmisión de señales de alta velocidad
- Capacidad de carga
- Conectividad periférica
Ayudar a los ingenieros a reducir la complejidad de la interfaz en productos compactos.
2Diseñado para sistemas electrónicos compactos
La estructura reversible de tipo C y el diseño de montaje SMT respaldan:
- Disposiciones de PCB que ahorran espacio
- Diseños electrónicos de alta densidad
- Procesos de producción automatizados
3. Adecuado para ambientes de aplicación duros
La estructura impermeable y el diseño mecánico reforzado hacen que este conector sea adecuado para aplicaciones que requieren:
- Protección contra la humedad
- Ciclos de enchufe frecuentes
- Requisitos de fiabilidad industrial
4Apoyo de ingeniería personalizado
Opciones de personalización disponibles:
- Altura del conector
- Estructura de montaje de los PCB
- Método de sellado impermeable
- espesor del revestimiento de oro
- Diseño de la cáscara
- Método de envasado
Aplicación
Electrónica industrial
- Equipo de control industrial
- Sistemas de automatización
- Controladores integrados
- Computadoras industriales
IA y dispositivos de computación de vanguardia
- Los terminales de computación de borde de IA
- Pasarelas inteligentes
- Dispositivos de adquisición de datos
- Sistemas integrados de alto rendimiento
Electrónica automotriz
- Sistemas de información y entretenimiento para vehículos
- Dispositivos inteligentes de cabina
- Interfaces de carga para vehículos
- Modulos de control electrónico
Dispositivos inteligentes para exteriores
- Terminal para uso exterior
- Equipo de vigilancia inteligente
- Instrumentos de medición portátiles
- Dispositivos de IoT
Electrónica de consumo
- Dispositivos de almacenamiento de alta velocidad
- Estaciones de atraque
- Periféricos profesionales
- Los terminales inteligentes
Nuestra ventaja
1 > 15 años de experiencia
Más de 15 años de experiencia en el desarrollo, producción y comercialización de conectores MALE / Female; nuestros productos se venden a más de 800 clientes en 63 países; lo que es más,ha proporcionado más de 1000 modelos de conectores femeninos para nuestros clientes.
Amphenol, Huawei, LG, Samsung, Foxconn y Skyworthson nuestros clientes
2 >Garantizar la calidad
Producción rigurosa y controles de calidad en cada sección, proporcionando una garantía de 6 años para todos nuestros conectores femeninos.
3 > Respuesta dentro de las 24 horas
Todas las consultas serán respondidas dentro de las 24 horas del día hábil.
Nuestro servicio
1. nuestro objetivo es hacer que la obtención de conectores sea fácil para usted.
2Responderemos a su consulta dentro de las 24 horas.
3Proporcionamos servicios OEM y ODM, y para cualquier conector especial solicitado, vamos a hacer un nuevo molde para usted, pero el molde cuesta la mitad por cada uno.
4Para los clientes de pedido repetido, proporcionaremos más de 20 piezas de muestras para proyectos de prototipos si es necesario.
5Nuestro negocio no se trata sólo de suministro de conectores; se trata de entregar promesas.
¿Por qué elegirnos?
1) Su consulta relacionada con nuestros productos o precios será respondida en 24 horas.
2) Personal bien entrenado y experimentado para responder a todas sus preguntas en inglés fluido
3) OEM y ODM, cualquiera de sus conectores femeninos personalizados podemos ayudarle a diseñar y poner en producción
4) Los barcos distribuidores se ofrecen para su diseño único y algunos de nuestros modelos actuales
5) Protección de su área de venta, ideas de diseño y toda su información privada
6) Tener el servicio post-venta perfecto para todos nuestros clientes
Preguntas frecuentes
P1: ¿Este conector Tipo-C admite la transmisión de datos a 40Gbps?
A: ¿Qué quieres decir?La estructura del conector admite aplicaciones USB4/Tipo C de alta velocidad de hasta 40 Gbps cuando se combina con controladores, cables y diseños de sistemas compatibles.
P2: ¿Este conector es resistente al agua?
A: ¿Qué quieres decir?Sí, esta serie utiliza una estructura impermeable sellada, la calificación IP final depende del diseño de sellado específico y de los requisitos del cliente.
P3: ¿Cuál es la calificación actual de este conector USB Tipo-C?
A: ¿Qué quieres decir?El conector admite hasta una corriente de 5A para aplicaciones VBUS dependiendo de la especificación seleccionada.
P4: ¿Se puede personalizar este conector?
A: ¿Qué quieres decir?Las opciones de personalización incluyen:
- Estructura impermeable
- Diseño de montaje de PCB
- espesor del revestimiento
- Diseño de la cáscara
- Las dimensiones mecánicas
P5: ¿Qué industrias utilizan comúnmente este conector?
A: ¿Qué quieres decir?Las aplicaciones típicas incluyen:
- Electrónica industrial
- Dispositivos de borde de IA
- Electrónica para automóviles
- Equipo de IoT al aire libre
- Los terminales inteligentes
- Periféricos de computación de alta velocidad
